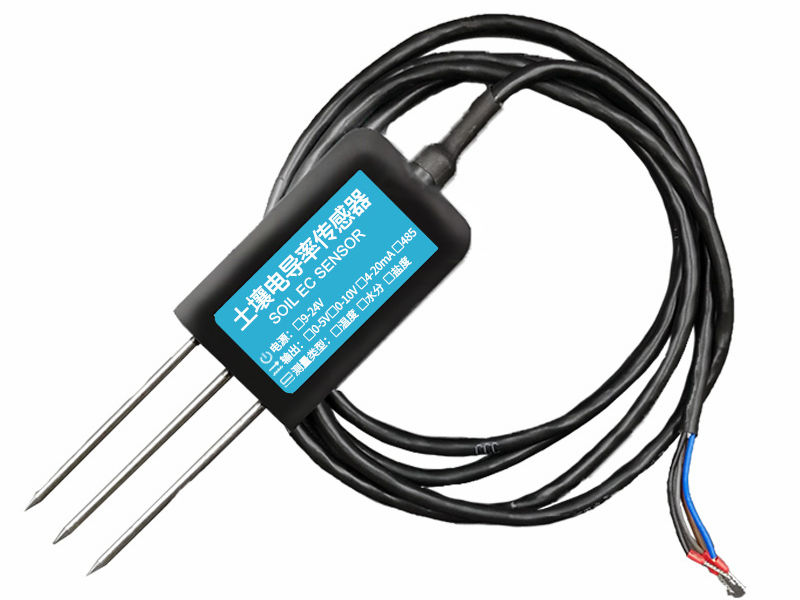

S-STEC土壤EC温湿度三合一RS485变送器智慧园林自动灌溉土壤传感器

关键词:S-STEC土壤EC温湿度三合一,RS485变送器,智慧园林自动灌溉,土壤传感器
供电电源:12-24V DC
水分测量范围:0-100%
存储环境:-45℃-115℃
水分精度:0-53%范围内为±3%;
电导率量程:0-10000us/cm
响应时间:<1s

产品简介

  S-STEC土壤EC水分温度三合一传感器适用于土壤温度以及水分的测量以及土壤总盐量(电导率)。土壤三合一传感器创造性的将盐度、水分、温度三者共同测量,极大的方便了客户系统的评估土壤情况。经与德国原装高精度传感器比较和土壤实际烘干称重法标定,精度高,响应快,输出稳定。受土壤含盐量影响较小,适用于各种土质。可长期埋入土壤中,耐长期电解,耐腐蚀,抽真空灌封,完全防水。

适用范围

  S-STEC广泛适用于科学实验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、粮食仓储及各种颗粒物含水量和温度的测量。

硬件参数

参数 内容 参数 内容
供电电源 12-24V DC 温度测量范围 -40℃-80℃(可定制)
水分测量范围 0-100% 温度精度 ±0.5℃
存储环境 -45℃-115℃ 输出信号 RS485
水分精度 0-53%范围内为±3%;
53-100%范围内为±5%
安装方式 全部埋入或探针全部插入被测介质
电导率量程 0-10000us/cm 电导率分辨率 10us/cm
响应时间 <1s 防护等级 IP68
耗电 ≤0.15W(@12V DC , 25℃) 工作压力范围 0.9-1.1atm

测量结冻冰土层时,水分值会偏低不准确,需要用户补偿。
出厂默认产品适用于测量普通的黄土地、黑土地、红土地。不适用于对于盐分较大的盐碱地、沙地、或者其他粉末状物体的绝对水分测量,单仍可以表征相对水分差别,对于这类型的水分测量应联系厂家做单独校准。
土壤水分计算方式与含义
    本传感器计算的土壤水分为土壤容积含水率(又称土壤体积含水率),就是通俗意义上人们说的“土壤湿度”、“土壤水分”。
    土壤体积含水率的计算方式为土壤中水的体积与土的总体积的比值。0%代表的是完全干燥的土壤,没有任何水分,100%代表的是完全是水,没有任何土壤。

通信协议

通讯基本参数

参数 内容
编码 8位二进制
数据位 8位
奇偶校验位
停止位 1位
错误校验 CRC(冗余循环码)
波特率 2400bps/4800bps/9600bps可设,出厂默认为9600bps

数据帧格式定义
采用Modbus-RTU通讯规约,格式如下:
初始结构≥4字节的时间
地址码=1字节
功能码=1字节
数据区=N字节
错误校验=16位CRC码
结束结构≥4字节的时间
地址码:为变送器的地址,在通讯网络中是唯一的(出厂默认0x01)。
功能码:主机所发指令功能指示,本变送器只用到功能码0x03(读取寄存器数据)。
数据区:数据区是具体通讯数据,注意16bits数据高字节在前!
CRC码:二字节的校验码。
问询帧

地址码 功能码 寄存器起始地址 寄存器长度 校验码低位 校验码高位
1字节 1字节 2字节 2字节 1字节 1字节

应答帧

地址码 功能码 有效字节数 数据一区 第二数据区 第N数据区 校验码
1字节 1字节 1字节 2字节 2字节 2字节 2字节

寄存器地址

寄存器地址 PLC或组态地址 内容 操作
0012H 40013(40019) 土壤湿度(单位0.1%RH) 只读
0013H 40014(40020) 土壤温度(单位0.1℃) 只读
0014H 40015(40021) 土壤盐分(单位1mg/L) 只读
0015H 40016(40022) 土壤电导率(单位1us/cm) 只读
0100H 40101 设备地址(0-252) 读写
0101H 40102 波特率(2400/4800/9600) 读写

通讯协议示例以及解释
读取设备地址0x01的土壤温湿度值
问询帧

地址码 功能码 起始地址 数据长度 校验码低位 校验码高位
0x01 0x03 0x00 0x12 0x00 0x02 0x65 0xCB

应答帧(例如读到温度为-10.1℃,湿度为65.8%RH)

地址码 功能码 有效字数 湿度值 温度值 校验码
低位
校验码
高位
0x01 0x03 0x04 0x02
0x92
0xFF
0x9B
0x5A 0x3D

土壤温度:
当温度低于零度时以补码形式上传
FF9BH(十六进制)=-101=>温度=-10.1℃
土壤湿度:
292H(十六进制)=658=>湿度=65.8%RH
读取设备地址0x01的土壤湿度值
问询帧

地址码 功能码 起始地址 数据长度 校验码低位 校验码高位
0x01 0x03 0x00
0x12
0x00
0x01
0X25 0xCA


应答帧(例如读到湿度为7.4%RH)

地址码 功能码 字节数 湿度值 校验码低位 校验码高位
0x01 0x03 0x02 0x00
0x4A
0x39 0xB3


土壤湿度:
4AH(十六进制)=74=>湿度=7.4%RH
读取设备地址0x01的土壤盐分率
问询帧

地址码 功能码 起始地址 数据长度 校验码低位 校验码高位
0x01 0x03 0x00
0x14
0x00
0x01
0XC4 0x0E


应答帧(例如读到盐分为105mg/L)

地址码 功能码 字节数 盐分 校验码低位 校验码高位
0x01 0x03 0x02 0x00
0x69
0x78 0x6A


土壤盐分:
69H(十六进制)=105=>盐分=105mg/L
读取设备地址0x01的土壤电导率
问询帧

地址码 功能码 起始地址 数据长度 校验码低位 校验码高位
0x01 0x03 0x00
0x15
0x00
0x01
0X95 0xCE


应答帧(例如读到电导率为1500us/cm)

地址码 功能码 字节数 电导率 校验码低位 校验码高位
0x01 0x03 0x02 0x05
0xDC
0xBA 0x8D


土壤电导率:
5DCH(十六进制)= 1500=>电导率=1500us/cm
