1  注意事项

1.1 通用注意事项


●本产品应在符合设计规格要求的环境下（电网、输入电压、温度、湿度等）使用，否则可能造成产品故障，由此引发的产品功能异常或部件损坏不在产品质量保修范围内。

●在进行本产品的各项操作时，必须严格遵守由厦门欣仰邦科技有限公司提供的相关设备注意事项和特殊安全指示。负责安装、维护的人员，必须先经过严格培训，了解各种安全注意事项，掌握正确的操作方法之后，方可安装、操作和维护设备。厦门欣仰邦科技有限公司不承担任何因违反通用安全操作要求和使用设备安全标准而造成的责任。

●禁止将低压电气电路连接到设备电路端子。

●安装或维护操作必须符合操作顺序，没有生产商的允许不可擅自更改设备的结构和安装顺序。

●设备安装验收合格后，用户应该按照用户手册要求对设备进行例行检查和维护，及时更换故障部件。

1.2 电气安全


接地要求：

●安装设备时，必须首先安装保护地线，拆除设备时必须最后拆除保护地线。

●操作设备前，确保设备已经可靠接地，设备接地不良可能导致人身及设备伤害。


1.3 施肥机操作安全要求


●保证施肥机的规范安装，防止在安装过程中来自施肥机、肥料/酸性液体溶液、管线和外部附件的渗漏导致环境、土壤和周边区域的污染。

●施肥机的安装只能由通过认证的技术人员完成。

●不能随便拆除设备中自带的保护装置，除生产厂家标明可以不带保护运行。

●在处理酸性液体/化学液体时，请随时穿戴手套和护目镜。

●必须考虑并采取措施防止肥料对水源的污染。

●请渐开渐关手动开关的阀门，以防止水锤对输水系统的破坏。

注意：

●如果注入酸性液体，请根据酸性液体的种类和浓度选择正确材质的注肥通道；

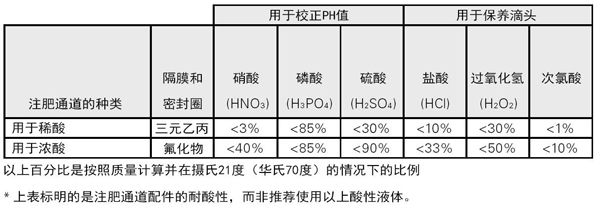

●如果注入酸性液体的浓度超过下表所示，将会对注肥通道造成损坏。

●如果注入杀虫剂、除草剂、除菌剂等物质可能会腐蚀或损坏施肥机。当使用肥料或符合表上标明浓度的酸性液体以外的物质时，请详细阅读生产厂商关于腐蚀性的指引。

2  产品简介

2.1 产品描述

水肥一体化智能灌溉系统可以帮助生产者很方便的实现自动的水肥一体化管理。系统由上位机软件系统、区域控制柜、分路控制器、变送器、数据采集终端组成。通过与供水系统有机结合，实现智能化控制。可实现智能化监测、控制灌溉中的供水时间、施肥浓度以及供水量。变送器（土壤水分变送器、流量变送器等）将实时监测的灌溉状况，当灌区土壤湿度达到预先设定的下限值时，电磁阀可以自动开启，当监测的土壤含水量及液位达到预设的灌水定额后，可以自动关闭电磁阀系统。可根据时间段调度整个灌区电磁阀的轮流 工作，并手动控制灌溉和采集墒情。整个系统可协调工作实施轮灌，充分提高灌溉用水效率，实现节水、节电，减少劳动强度，降低人力投入成本。
*具有自动水肥灌溉控制一体机软件【简称：水肥灌溉控制一体机】以及智能水肥灌溉控制系统软件著作权登记证书。


1. 施肥机特点



• 在农业灌溉施肥应用，节水灌溉、精准施肥，令投资最低、水/肥/能源最优；



• 10寸液晶触摸屏，全中文人机界面、数据采集、设备控制、远程访问等功能



• 3路注肥通道：根据注肥流量控制施肥，注肥流量完成时自动停机



• 灌溉时间控制：手动设定灌溉时长或灌溉时间段控制灌溉时间；



• 自动灌溉设置：设定轮灌周期或变送器限定值


● 可搭载以下任意一种阀门控制器：
1.PBUS 总线解码器：单台控制器最多支持 128 个解码器，一个解码器控制一个灌溉阀门、通讯距离达 3km。


2.无线阀门控制器：无线LORA传输，一台网关可搭载128个无线节点，一个节点控制一个灌溉阀门、通讯距离达 3km


• 支持手动/全电脑控制

• 高质量的配件和耐腐蚀的 UPVC 管路连接

• 铝合金防蚀支撑平台，底座滚轮设计，便于移动。


2.1.2 远程电磁阀控制优势

无极性 2 线制（PBUS 总线）总线通讯，运用最新的载波通讯技术替代传统的4 线制和
多线制系统。

●自动自检每个解码器通讯，部分解码器故障对其他解码器使用没有任何影响。

●自动跳过短路或断路电磁阀，继续运行程序。

●支持国内外主流脉冲电磁阀，兼容性好，功耗低。

●支持星型、树型走线结构，对走线形式没有特殊要求。

●最大支持3KM通讯距离，每路总线支持 32 个电磁阀门。

●解码器全防水工艺，可实现地埋、泡在水中。

●支持高达 64 个轮灌区。

●支持高达 64 个灌溉程序。

●每个解码器支持 1 个电磁阀。

2.1.3 施肥机工作参数:
系统参数

类型	参数规格
灌溉施肥泵	额定流量：4m³/h（可定制），扬程：60m
施肥方式	混合比例配肥
单通道吸肥量	660L/H（可根据客户要求定制）
控制方式	自定义（使用者根据实际可设置自动手动模式）
尺寸	870*650*1300
供电	三相3-380V/两相220V



2.2 工作原理


2.2.1 施肥机工作原理


智能施肥机采用与灌溉主管道并联安装，通过增压泵利用文丘里原理（该原理表现在受限流动在通过缩小的过流断面时，流体出现流速增大的现象，其流速与过流断面成反比，而由伯努利定律知流速的增大伴随流体压力的降低，使得高速流体附近产生低压）将肥料容器里的液体肥均匀吸入主管道混合，肥液随灌溉管道输送给作物，每个文丘里对应一条肥料通道，每个通道上装有电磁阀，止回阀，浮子流量计，过滤器，通过控制电磁阀来控制施肥时间，通过调节浮子流量计来控制施肥比例，止回阀防止主管道水回流进肥液容器，过滤器过滤肥液容器里的大颗粒物体（漂浮物，肥料残渣等）防止堵塞管道。
●由于注肥原理为注肥泵吸肥原理，需要主管道的压力小于注肥泵的扬程。
●施肥机在灌溉、施肥系统中的系统结构原理如图所示。
●施肥、灌溉系统包括主管道供水系统、施肥机、管网系统和灌水器。由于微灌系统借助于不同孔径的滴头实现灌溉，所以自动灌溉系统还必须配以过滤设备，以保证灌溉水清洁而不会阻塞微灌系统。


2.2.2 施肥机远端解码器工作原理

两线解码器控制系统的组成部件有：智能灌溉控制器，解码器，脉冲电磁阀。

智能灌溉控制器接收由施肥机控制器发出的控制指令 ，当控制器发出控制指令后，通过PBUS总线将供电电源及数字信号发送到解码器上，每个解码器都有自己唯一的地址，当某一个解码器正确解析并且匹配后，所接相应站电磁阀将执行打开或关闭动作，并且返回给控制器是否已经控制成功。

●解码器工作原理：
解码器是一个带有微控制器的控制单元,承担从智能灌溉控制器发出信号的解析、实现电磁阀的控制以及返回给智能灌溉控制器控制的结果。
●电磁阀：支持耐特菲姆、伯尔梅特、亨特、托罗等主流脉冲式电磁阀。
优点：
◆降低材料成本：PBUS总线式布线，电磁阀只接在解码器上，不需要将回路接回到智能灌溉控制器，电缆线的用量可以大幅度降低。
◆节约智能灌溉控制器数量：一个智能灌溉控制器可接数百个电磁阀；
◆接线数量少，接线方式简单，不容易出错，对现场实施人员技术要求低；
◆维护方便；
◆电线故障易诊断；
◆便于随意增减解码器数量：只需加解码器，将解码器地址输入到智能灌溉控制器即可使用。不同于多线系统那样，需挖沟铺线直到控制器。
