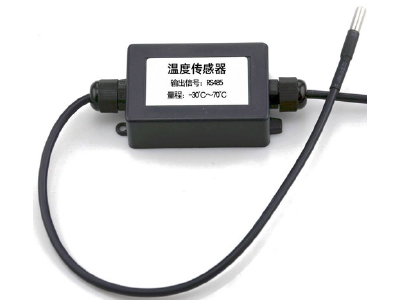

温度传感器是由德国Heraeus公司进口A级ST-1-PT1000精密铂电阻和高精度传感器两部分组成。传感器部分由电源模块、温度传感模块、变送模块、温度补偿模块及数据处理模块等组成，彻底解决铂电阻因自身特点导入的测量误差，传感器内有零漂电路和温度补偿电路，对使用环境有较高的适应性。温度传感器应用广泛，可测量多种粉末状多孔介质，液体的温度，精度高，稳定性好，耐腐蚀，并且可做成多种外形，方便不同客户的需求，是测量温度的理想选择。

（1）实时温度监测功能，性价比高，耐腐蚀。
（2）可以设计成磁吸式，方便测量铁质物质。
（3）标准信号，并且与温度呈线性关系输出。
（4）应用广泛，可测量多种粉末状多孔介质，液体的温度。
测量参数：温度
测量单位：℃
温度量程：－30～70℃（可定做0～50℃或其他任意量程）；
分辨率：0.1℃
测量精度：±0.2℃（25℃）
工作范围：－30℃～70℃
输出信号：A：电压信号（0～2V，0～5V，0～10V三者选一）
B：4～20mA（电流环）
C：RS485（标准Modbus-RTU协议，设备默认地址：01）
供电电压：5～24V DC（当输出信号为0～2V，RS485时）
12～24V DC（当输出信号为0～5V，0～10V，4～20mA时）
稳定时间：通电后1秒
响应时间：＜1秒
外形尺寸：85mm*46mm*30mm
电缆规格：标配2米（可定制其他电缆长度，最长1200米）

电流信号的阻抗要求

供电电压	9V	12V	20V	24V
最大阻抗	250Ω	400Ω	500Ω	>500Ω

T：温度，单位：℃；
V：采集器采集到的电压值，单位：V；
A：采集器采集到的电流值，单位：mA；

输出信号	温度各个量程的数据转换方法
输出信号	－30～70℃	0～50℃	－20～80℃
0～2V DC	T=50*V－30	T=25*V	T=50*V－20
0～5V DC	T=20*V－30	T=10*V	T=20*V－20
0～10V DC	T=10*V－30	T=5*V	T=10*V－20
4～20mA	T=6.25*A－55	T=3.125*A－12.5	T=6.25*A－45

RS485信号（默认地址01）：
标准Modbus-RTU协议，波特率：9600；校验位：无；数据位：8；停止位：1

修改地址

例如：将地址为1的传感器改地址为2，主机→从机

原地址	功能码	起始寄存器高	起始寄存器低	起始地址高	起始地址低	CRC16低	CRC16高
0X01	0X06	0X00	0X30	0X00	0X02	0X08	0X04

若传感器接收正确，数据按原路返回。

备注：如果忘记传感器的原地址，可以使用广播地址0XFE代替，使用0XFE时主机只能接一个从机，且返回地址仍为原地址，可以作为地址查询的方法。

查询数据

查询传感器（地址为1）的数据（温度），主机→从机

地址	功能码	起始寄存器地址高	起始寄存器地址低	寄存器长度高	寄存器长度低	CRC16低	CRC16高
0X01	0X03	0X00	0X00	0X00	0X01	0X84	0X0A

若传感器接收正确，返回以下数据，从机→主机

地址	功能码	数据长度	寄存器0数据高	寄存器0数据低	CRC16低	CRC16高
0X01	0X03	0X02	0XFF	0XDD	0X39	0XED
			温度：－3.5℃
