超声波多普勒流速流量监测方案

一、项目背景与行业痛点

流速、液位和流量是灌溉渠道、城市雨污水系统、地下排水管网、河道、生态补水、工业排水及水资源管理中的基础水力参数。对于明渠和非满管管道，水体存在自由水面，实际流量同时受到水位、过流断面、流速分布、底部糙率、边壁摩阻、淤积、回水和上下游水工条件影响，因此无法简单采用单一液位或局部瞬时流速直接代表真实断面流量。

传统人工计划测流通常采用流速仪、水尺或便携式流量设备，通过现场人工计划获取某一时刻的水位和流速。该方法适合断面校核及阶段性调查，但难以连续反映一天内闸门调度、泵站启停、降雨汇流、排水峰值及回水倒灌等快速变化过程。

堰槽式流量测量通过标准水工构筑物建立水位与流量关系，具有较成熟的应用基础，但新建堰槽通常需要一定土建工程，并可能造成水头损失、壅水和漂浮物堆积。对于已经运行的渠道、地下管网和非满管排水系统，部分项目不具备大规模水工改造条件。

固定式超声波多普勒测速通过向水体发射超声波，接收悬浮颗粒、微小气泡或其他能够产生声学反射的散射体回波，并根据回波频率与发射频率之间的多普勒频移计算水体流速。传感器可以直接安装在渠底、侧壁或非满管管道内，对实际水流进行长期在线观测。

S-CGDVF01超声波多普勒流速流量仪将水下流速、水位和温度测量集成于固定式传感器，通过RS485/MODBUS输出实时数据。系统结合实测渠道或管网断面模型，将水位转换为实时过水面积，再利用现场建立的速度代表关系计算断面平均流速和流量。

与只监测水位的传统方式相比，多普勒流速流量监测直接引入实际流速信息，在下游回水、管网顶托、水位相同但流量不同以及反向流动场景中具有更高的信息量。系统能够同时判断“水有多深”和“水流得多快”，从而更加完整地描述实际水力过程。

但多普勒流速传感器测得的是探头声学采样区域内的代表流速，并不天然等于整个过流断面的平均流速。传感器安装位置、探头角度、渠道断面、水位、流速垂向分布以及局部紊流都会影响流量换算，因此综合在线监测方案必须建立现场断面模型，并通过人工计划比测确定合理的速度修正关系。

实际工程常见问题包括：渠道底部淤积改变过流面积；探头被泥沙覆盖；水草、树枝或塑料袋遮挡声束；泵站曝气区域气泡过多导致信号异常；探头安装在局部回流区；水位传感器零点改变；流速探头位置移动；长期直接采用设计断面而没有复测现状断面；低流速情况下没有进行零流检查；设备故障造成零流量却被错误解释为真实停水。

因此，本方案建立：

现场断面调查 → 固定式多普勒传感器布设 → 超声回波采集 → 多普勒频移计算 → 双向流速 → 静压水位 → 温度补偿 → 实际断面面积 → 速度代表系数/断面模型 → 瞬时流量 → 正反向累计水量 → RS485/MODBUS → RTU/4G采集终端 → SIYB®水文流量监测平台 → 水力异常分析 → 现场比测校核

的超声波多普勒流速流量在线监测体系。

二、建设目标与监测目标

1. 建设目标

建设以S-CGDVF01超声波多普勒流速流量仪为前端水力感知设备，以固定式水下安装、实际断面建模、流量计算、RTU远程通信和SIYB®水文流量监测平台为核心的连续流量监测系统。

2. 流速监测目标

连续获取水体实际流速，识别正常流动、低流速、近零流、快速增流及反向流等运行状态。

3. 水位监测目标

连续获得实时水深，根据现场断面几何关系动态计算实际过流面积。

4. 瞬时流量监测目标

将水下实测流速、断面修正模型和实时过流面积结合，形成m³/s、m³/h、L/s等业务单位下的瞬时流量。

5. 累计水量监测目标

对瞬时流量进行时间积分，形成小时、日、月、年度及自定义周期累计过水量。

6. 双向流监测目标

根据正负流速分别记录主要流向和反向流动，适用于城市管网倒灌、河道回水及双向输排水场景。

7. 远程监控目标

通过RS485/MODBUS接入RTU或智能采集主机，将流速、水位、流量、累计量、温度、电源和设备状态上传远程平台。

8. 数据质量目标

完整保存渠道断面、安装位置、探头方向、水位零点、速度修正参数、现场比测和设备维护记录，实现在线流量数据全过程追溯。

系统应能够持续回答：

当前实际流速是多少 → 水流方向是否正常 → 当前水深是多少 → 有效过流面积是多少 → 当前瞬时流量是多少 → 今日累计过水量是多少 → 是否出现回水或倒灌 → 水位上涨是否伴随流量增加 → 当前异常来自真实水力变化还是传感器状态 → 是否需要清淤或重新进行流量比测。

三、需求分析

1. 多普勒测速需要适宜的声学散射条件

多普勒法依赖水中悬浮颗粒、微气泡或其他能够反射超声波的散射体。当水体过于清澈且声学散射体极少时，回波强度可能下降，因此项目选型应结合实际水质条件进行现场评估。

2. 探头安装位置决定速度代表性

渠底和边壁附近受摩阻影响，局部流速通常低于断面主体流速。探头不宜简单布置在任意方便安装的位置，应避开明显边界死区、回流区和强烈紊流区。

3. 探头前方必须保持有效声学空间

多普勒声束前方应避免固定墙体、闸板、石块、支架和其他强反射障碍物，防止错误回波影响速度计算。

4. 实测流速不等于断面平均流速

固定式探头获取的是其声学测量体积所代表的速度。用于流量计算时，需要通过现场多点比测或水力模型建立局部速度与断面平均速度之间的关系。

5. 流量必须使用真实断面

渠道设计尺寸和运行多年后的实际断面可能存在明显差异。正式投运前应实测底宽、边坡、管径、渠底高程和淤积状态。

6. 淤积会同时改变流速和面积

底泥堆积不仅会改变探头周围局部流速，还会减少有效过流面积，因此属于多普勒流量监测长期误差的重要来源。

7. 应避免大量曝气和强烈气泡区

虽然适量气泡可形成声学散射体，但泵出口、曝气池附近大量气泡可能造成复杂反射和不稳定数据，应避免将传感器设置在强曝气区。

8. 最低可测水位需要满足安装条件

S-CGDVF01资料给出的最低可测水位为2cm。实际项目还应保证探头有效声学区域处于合理浸没状态，并考虑泥沙覆盖和安装基座高度。

9. 回水工况不能采用单一水位流量曲线

下游水位升高时，渠道水深可能增加而实际流速下降。系统应使用实时流速与实时面积联合计算流量，而不是仅依赖固定水位关系。

10. 低流速需要现场零流检查

在接近静水状态时，应确认仪器速度输出接近合理零点。低流速条件下安装角度、零点偏差和局部扰动占测量结果的比例更高。

11. 水位基准必须长期稳定

静压水位依赖传感器安装高程和压力零点。传感器移动、渠底变化或维护重新安装后，需要重新确认水位基准。

12. 流量准确度不能直接等同于流速标称精度

流速测量精度只是整个流量系统误差的一部分。断面面积、速度代表系数、水位精度、安装位置和水力条件都会影响最终流量结果。

四、总体解决方案

超声波多普勒流速流量监测系统采用“水下固定测速＋静压水位＋真实断面＋速度面积法＋远程遥测”的总体技术路线。

项目首先对渠道、箱涵或非满管管道进行现场断面测量，建立水位H与实际过流面积A之间的关系A=f(H)。对于圆形非满管、矩形渠、梯形渠及不规则断面分别建立对应几何模型。

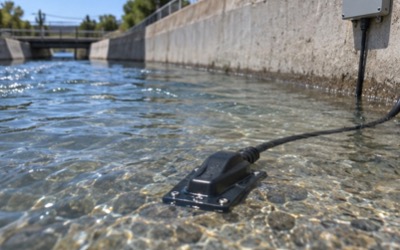

S-CGDVF01固定在渠底、侧壁或项目专用安装支架上。传感器向水体发射2MHz超声波，水中颗粒或气泡反射声波后形成频率变化，设备通过多普勒频移获得声学采样区域内的水流速度。

传感器同时测量静压水位，根据水深和断面模型实时计算过流面积。通过项目现场建立的速度修正关系，将探头实测速度转换为断面平均速度。

瞬时流量按照：

Q = V_avg × A(H)

计算，再对连续瞬时流量进行时间积分形成累计过水量。

流量仪通过RS485/MODBUS输出数据至RTU或4G智能采集主机，通信终端将实时流速、水位、流量、累计流量和温度上传SIYB®水文流量监测平台。

总体技术链路为：

固定式多普勒探头 → 2MHz超声发射 → 水中散射体回波 → 多普勒频移 → 实测水下流速 → 正反向判断 → 静压水位 → 实际过水面积 → 现场速度修正 → 断面平均流速 → 瞬时流量 → 累计水量 → RS485/MODBUS → RTU/4G采集主机 → SIYB®水文流量平台 → 趋势分析 → 异常诊断 → 现场比测校核。

五、系统架构设计

1. 水力对象层

包括灌溉渠道、雨水渠、污水渠、非满管管道、地下箱涵、河道规则断面及工业排水通道。

2. 超声多普勒测速层

固定式水下探头获取声学采样区域内的正向或反向流速。

3. 静压水位层

实时测量水深，用于过流面积计算。

4. 温度感知层

测量水温，用于设备测量补偿及水环境数据记录。

5. 断面模型层

根据矩形、梯形、圆形或实测不规则断面建立A=f(H)关系。

6. 速度修正层

根据探头位置和现场流量比测确定局部测速结果向断面平均速度的转换关系。

7. 流量计算层

完成瞬时流量、正向流量、反向流量和累计过水量计算。

8. 现场采集层

通过RS485/MODBUS与RTU、数据采集主机或PLC连接。

9. 通信层

采用4G、以太网或项目既有通信网络上传数据。

10. 平台层

完成实时数据、历史趋势、统计报表、告警和设备运维管理。

六、监测内容与监测方法

1. 实时水下流速

连续测量探头声学采样范围内的水体速度。

2. 水流方向

利用正负流速识别主要流向、反向流和近零流。

3. 实时水位

通过静压方式获取当前水深。

4. 过流面积

根据实时水位和现场断面几何模型动态计算A(H)。

5. 断面平均流速

通过现场标定后的速度修正关系将探头流速转换为断面平均速度。

6. 瞬时流量

综合色平均速度与实时过流面积获得瞬时流量。

7. 正向累计水量

对主要设计流向的流量进行时间积分。

8. 反向累计水量

对负方向流量单独累计，用于倒灌和回水分析。

9. 净过水量

利用正向累计和反向累计计算净输排水量。

10. 水温

连续记录水温及传感器工作环境。

11. 设备供电状态

远程系统可同步采集工作电压，监测太阳能或市电供电情况。

12. 断面状态

通过人工计划巡检或视频检查淤积、漂浮物、探头覆盖和渠道结构变化。

七、技术原理与算法模型

1. 超声波多普勒效应

当超声波遇到随水流运动的悬浮颗粒或微气泡时，散射回波产生频移。多普勒频移可近似表示为：

Δf = 2f₀Vcosθ / c

其中f0为发射超声频率，V为散射体沿水流方向速度，θ为声束与流速方向夹角，c为水中声速。

由此：

V = cΔf / (2f₀cosθ)

2. 水流方向识别

回波频率相对于发射频率的正负变化可用于判断速度方向。设备资料给出的流速范围为±0.02～±5m/s，因此可用于双向流状态监测。

3. 静压水位原理

水下压力可表示为：

P = ρgh

因此：

h = P / (ρg)

实际仪器内部结合压力传感器、温度及零点参数计算水深。

4. 矩形渠道面积

对于底宽B、水深h的矩形断面：

A = Bh

5. 梯形渠道面积

底宽b、对称边坡系数m：

A = h(b + mh)

6. 圆形非满管断面

对于内径D的圆管，半径R=D/2，水深h对应圆心角：

θ = 2arccos[(R-h)/R]

过水面积：

A = R²(θ-sinθ)/2

计算时θ采用弧度。

7. 不规则断面面积

天然河道、异形箱涵和历史改造渠道宜根据现场测绘建立：

A = f(H)

采用高程—面积表或数值积分获得实时过流面积。

8. 局部速度与断面平均速度

设探头实测速度为V_s，断面平均速度为V_avg，可以建立：

V_avg = K_v · V_s + b

其中Kv和b必须根据现场不同流量工况比测确定，不能使用统一经验常数。

9. 瞬时流量

Q(t) = V_avg(t) × A[H(t)]

10. 累计水量

V_cum = ΣQ_kΔt_k

11. 正向累计水量

V₊ = Σmax(Q_k,0)Δt

12. 反向累计水量

V_- = Σ|max[min(Q_k,0)]|Δt

13. 净累计量

V_net = V₊ - V_-

14. 水位变化率

R_H = [H(t)-H(t-1)] / Δt

用于判断快速涨水、退水和水力突变。

15. 流速变化率

R_V = [V(t)-V(t-1)] / Δt

可识别闸门操作、泵站启停或突发排水造成的速度变化。

16. 流量变化率

R_Q = [Q(t)-Q(t-1)] / Δt

用于判断暴雨汇流、异常排放和输水调度事件。

17. 回水判别

典型回水工况可能表现为：

dH/dt > 0，同时dV/dt < 0

即水位升高但流速降低。若进一步出现V＜0，则说明已经进入反向流状态。

18. 堵塞辅助判别

当水位持续上涨，但综合色流速和流量下降时，应检查下游堵塞、闸门异常、漂浮物或管网顶托。

19. 淤积变化分析

原始断面面积为A0，淤积后实际面积为A1，则：

ΔA = A₀ - A₁

如果仍使用原始A0进行计算，将形成持续性流量偏差，因此断面复测属于长期流量监测的必要质量控制。

20. 流量比测误差

采用参考流量Qref与在线结果Qonline进行比较：

E_Q = (Q_online-Q_ref) / Q_ref × 100%

应在低、中、高等多个典型流量工况下评价，不宜只用单个校准点。

21. 零流偏差

在实际静水或近静水条件下：

E_zero = V_measured - 0

长期零流偏差增大可能提示探头安装变化、污染、电子零点或局部扰动发生变化。

八、系统功能设计

系统支持实时水下流速、正反向流识别、静压水位、实时水深、温度监测、实际断面参数配置、断面平均流速计算、瞬时流量、累计流量、正向累计量、反向累计量、净累计量、RS485/MODBUS输出、RTU远程采集、4G/以太网远程通信、流速曲线、水位曲线、流量过程线、小时统计、日水量、月水量、年度水量、异常告警和运维档案。

针对灌区项目，可扩展闸门开度、输水计划、支渠用水量、水量平衡和分区计量。

针对城市排水项目，可接入雨量、管网水位、泵站状态和视频，实现降雨—水位—流速—流量全过程联合监测。

针对污染源或工业排水项目，可与COD、氨氮、总磷、总氮及其他水质在线分析数据联合计算污染物排放负荷。

九、硬件组成与配置方案

1. S-CGDVF01超声波多普勒流速流量仪

集成水下流速、水位和温度测量，是系统现场核心传感器。

2. 固定安装底座

用于将传感器固定于渠底、管底、侧壁或专用安装构件。

3. 防护线缆

标准资料配置10m线缆，用于传感器电源和数据传输。

4. RTU/4G智能采集主机

通过RS485/MODBUS读取流速、水位和温度，并完成流量计算或远程上传。

5. 市电供电模块

具备交流电源的泵站、城市排水和工业项目可配置AC/DC电源。

6. 太阳能供电系统

无市电灌渠、河道等点位可配置太阳能板、蓄电池和充电控制器。

7. 户外设备箱

安装RTU、电源、通信、防雷和接线端子。

8. 浪涌及接口保护

配合设备自身防静电、防反接和防浪涌设计，对长距离现场线缆进一步提供电源及通信保护。

9. 水尺（建议）

作为静压水位现场核对的直观参考基准。

10. 视频监控（选配）

用于远程查看断面淤积、漂浮物及渠道运行状态。

11. SIYB®水文流量监测平台

负责流速、水位、流量、累计水量、告警和运维统一管理。

十、核心设备参数

1. S-CGDVF01产品资料确认参数

产品型号：S-CGDVF01。

产品名称：超声波多普勒流速流量仪。

主要测量方式：固定式超声波多普勒流速、水位及流量测量。

流速范围：±0.02～±5m/s。

流速精度：±0.6%、±2mm/s。

流速分辨率：1mm/s。

水位量程：0～10m。

水位精度：±1%、±2.5mm。

水位分辨率：1mm。

最低可测水位：2cm。

温度检测范围：-20～80℃。

测温精度：±0.1℃。

供电电压：DC7～32V。

平均工作电流：DC12V时约30mA。

峰值工作电流：DC12V时约500mA。

标准线缆长度：10m。

数据接口：RS485。

通信协议：MODBUS。

接口保护：防静电、防反接、防浪涌。

外形尺寸：159×76×30mm。

资料标称防护等级：IP68。

2. 流速应用说明

资料给出的±0.02～±5m/s属于传感器流速测量范围。实际最低有效流速还受到水体散射条件、安装方式、局部流态和现场零流稳定性影响，应在项目现场通过实流或近零流条件验证。

3. 水位应用说明

0～10m为资料给出的静压水位量程。安装时应记录传感器压力感应面与断面底部高程之间的关系，并与人工水尺进行现场核对。

4. 断面模型建议参数

矩形渠道：记录底宽、渠底高程和最大水深。

梯形渠道：记录底宽、左右边坡系数及渠底高程。

圆形管道：记录实际内径和管底高程。

异形断面：采用现场高程坐标点建立高程—面积表。

5. 流速修正建议

基础模型：Vavg=Kv·Vs+b。

标定方法：采用ADCP、标准流速仪或项目认可方法在多个水位和流量阶段开展同步比测。

系数管理：Kv、b与安装位置、断面和水力条件关联，不应直接复制其他项目参数。

6. RTU建议参数

接口：不少于1路RS485。

协议：MODBUS-RTU。

采集周期：10s～60min可配置。

综合在线监测建议：常规采用1～5min；暴雨排水和快速变化工况可按项目加密。

通信：4G LTE Cat.1或以太网。

数据：流速、水位、温度、瞬时流量、累计量、电源和设备状态。

7. 太阳能供电建议参数

传感器供电：DC7～32V。

系统电压：可采用DC12V或DC24V。

太阳能板：根据传感器、RTU、4G通信及附加设备日耗电量核算，一般可从30～80W及以上配置。

蓄电池：根据通信周期和连续阴雨设计目标专项核算。

控制器：PWM或MPPT。

8. 参数应用边界

±0.02～±5m/s流速范围、±0.6%/±2mm/s流速精度、1mm/s分辨率、0～10m水位、±1%/±2.5mm水位精度、2cm最低水位、温度范围、DC7～32V供电、工作电流、10m线缆、RS485/MODBUS、159×76×30mm尺寸及IP68资料标称防护等级均来自S-CGDVF01产品资料。

RTU、4G、太阳能容量、断面模型、速度修正系数和平台算法属于本方案根据综合在线流量监测项目补充的工程配置，应根据具体现场最终确定。

IP68属于来源资料标称技术信息，不代表本方案另行提供了第三方防护认证或检测报告，正式供货应以技术协议和出厂资料为准。

十一、软件平台与数据展示

SIYB®水文流量监测平台按照“区域—项目—河渠/管网—监测断面—设备”的结构管理多普勒流速流量数据。

1. 实时水力参数

显示实时流速、水位、断面平均流速、瞬时流量、流向、累计水量和水温。

2. 流速曲线

显示不同时间尺度的速度变化，观察泵站、闸门和降雨对流速的影响。

3. 水位过程线

记录渠道和管网涨水、退水及日常水位波动。

4. 水位—流速联合分析

同屏显示水位与流速，以区别水位升高是来自真实流量增大还是下游顶托。

5. 瞬时流量曲线

展示连续Q(t)变化。

6. 正反向流量页面

分别展示正向流、反向流及净流量。

7. 累计水量

形成小时、日、月、季度和年度累计量。

8. 断面模型

保存渠型、管径、断面点位、高程—面积关系和水位零点。

9. 标定参数

保存速度修正系数、现场比测时间和算法版本。

10. 告警中心

集中展示高水位、超流量、反向流、流速突变、低电压和设备通信异常。

11. 运维页面

保存探头清洗、淤积检查、水位校准、流量比测和设备更换记录。

12. 数据报表

自动形成平均流速、峰值流量、最大水位、累计水量和运行率统计。

十二、数据分析与智能应用

1. 水力过程分析

将流速、水位和流量放在统一时间轴，完整反映渠道和管网水力过程。

2. 回水识别

水位持续增加但流速不增加甚至下降时，可作为回水和顶托的辅助判据。

3. 倒灌分析

流速由正值逐渐降低至零后变为负值时，记录反向流开始时间、持续时间和累计倒灌水量。

4. 管网堵塞辅助判断

若上游水位升高而实际流量明显降低，可结合上下游工况检查淤积、垃圾堵塞和闸门异常。

5. 淤积影响分析

长期对比相似运行条件下的水位、速度和流量关系，识别断面是否逐渐发生变化。

6. 暴雨排水分析

将雨量与流速、水位和流量联合，计算起涨时间、峰值时间、峰值流量和退水历时。

7. 闸门调度分析

结合闸门开度变化观察实际输水速度和流量响应。

8. 泵站运行分析

将泵机状态与流量数据关联，分析不同机组组合下实际排水能力。

9. 水量平衡分析

多个监测断面可计算：

ΔV = ΣV_in - ΣV_out

用于灌区输水损失、工业水系统及城市排水分区分析。

10. 异常排水识别

综合色历史基线识别非正常时间段突然出现的水位和流量增加事件。

11. 污染负荷计算

将流量Q与COD、氨氮、总磷等浓度C关联，可计算：

Load = C × Q × K

由单纯污染物浓度监测扩展到排放质量负荷分析。

12. 长期断面稳定性分析

综合色人工计划比测系数、水位关系和流量误差的长期变化，判断是否需要重新进行断面测绘和流量校准。

十三、预警机制与决策支撑

1. 高水位预警

水位达到渠道、箱涵或排水管网管理阈值时触发报警。

2. 流速过高预警

流速超过项目安全或设备管理阈值时提示高流速工况。

3. 近零流提示

在原本应有稳定输排水的时段持续出现近零流，可检查闸门、泵站或堵塞。

4. 反向流预警

检测到持续负流速时，提示回水、倒灌或水流方向发生改变。

5. 超流量预警

当前流量超过设计或管理流量时生成告警。

6. 流量突变预警

dQ/dt显著偏离正常背景时，提示暴雨汇流、闸门动作、泵站启停或异常排放。

7. 水位—流速异常组合

水位升高、流速下降时优先判断下游回水或堵塞；水位和流速同时快速增加时重点关注流量快速上升。

8. 数据质量异常

流速长期固定、突然跳变或与现场水力过程明显不一致时，应检查探头是否被泥沙、漂浮物覆盖。

9. 低电压提示

太阳能无人值守点位电源电压进入项目设定低值时生成维护提示。

10. 异常判断流程

平台主管异常 → 检查设备在线状态 → 查看实时水位 → 查看流速及方向 → 检查断面模型 → 检查历史变化 → 现场检查探头/淤积/漂浮物 → 必要时开展标准流量比测 → 判断真实水力异常或设备异常。

十四、项目实施方案

1. 现场资料收集

收集渠道、管网和排水系统设计图、水力资料、历史最高水位及典型流量。

2. 断面测绘

现场实测实际渠道宽度、坡度、管径、底部高程、边坡和淤积状况。

3. 流态调查

检查弯道、闸门、泵站、跌水、汇流口、下游顶托和回流位置。

4. 测流断面选择

优先选择水流方向稳定、断面较规则且便于长期维护的区域。

5. 安装位置确定

根据探头声束方向、局部速度代表性和维护条件确定渠底或侧壁安装位置。

6. 安装底座施工

固定结构应保持牢靠，并尽量减小对原有流场的扰动。

7. 探头方向调整

按照主流方向安装，避免明显偏角造成综合色流速测量偏差。

8. 水下电缆敷设

线缆采用保护管或固定夹，防止水流、泥沙和漂浮物长期拖拽。

9. 水位基准设置

核对静压传感器安装高程与渠道断面底部高程。

10. 水位现场校核

使用人工水尺或其他参考水位设备校验在线水位。

11. 断面模型录入

根据实际矩形、梯形、圆形或异形断面录入参数。

12. 零流检查

在静水或近静水条件下检查多普勒流速零点。

13. 流向检查

确认现场实际主流方向与系统正流方向设置一致。

14. RS485通信调试

核对设备地址、MODBUS寄存器、波特率、数据类型和单位。

15. RTU/4G联调

验证流速、水位、温度和设备状态正常上传。

16. 流量计算配置

建立实时面积、速度修正和累计水量算法。

17. 现场多工况比测

建议在低、中、高多个典型水位与流量工况采用ADCP、流速仪或项目认可参考方法开展同步测流。

18. 速度系数标定

根据实测结果建立Kv及必要的偏移参数，并记录标定时的断面和安装条件。

19. 平台配置

建立监测点、断面、设备、流向、单位、告警及统计规则。

20. 试运行

连续观察正常输水、低水位、高水位、启停及可能回水等不同工况。

21. 项目验收

验收宜覆盖探头安装、水位、流速、流向、断面模型、瞬时流量、累计水量、通信、平台显示、现场比测及运维档案。

十五、运维服务保障

超声波多普勒流速流量系统属于长期浸水运行设备，运维重点是探头表面、安装位置、断面、水位基准和水下电缆。

定期检查探头表面是否出现泥沙、生物膜、水垢和藻类附着。探头被覆盖后可能造成回波衰减或形成异常速度。

渠道和管网容易积累塑料袋、水草、纤维物及树枝，应检查是否遮挡探头前方声学区域。

汛期、强降雨和清淤施工后应增加现场巡检，确认传感器没有受到石块或漂浮物冲击而发生位置变化。

定期使用水尺检查水位零点。如果综合在线水位与人工水尺出现持续偏差，应检查静压传感器及安装基准。

渠道发生明显淤积或冲刷后应重新测量断面，不得只清理传感器而继续使用原断面参数。

发生探头拆卸和重新安装后，应重新执行流向、零流、水位和流量比测检查。

平台应保存清洗、断面复测、传感器更换、速度系数更新和现场流量比测记录，使历史数据具备完整追溯条件。

十六、项目优势与方案价值

S-CGDVF01采用固定式超声波多普勒技术，无需在渠道两岸建设多组对射声道，现场结构相对紧凑，适合渠道、非满管管道和地下排水系统改造。

流速、水位和温度由同一综合在线设备获得，减少多设备组合安装和接线复杂度。

±0.02～±5m/s双向流速范围能够记录正常输排水、低流速和反向流工况，为回水和倒灌分析提供直接速度数据。

0～10m静压水位和2cm资料标称最低可测水位，使系统能够覆盖较宽的水位变化范围。

DC7～32V宽电压及较低平均工作电流便于建设太阳能无人值守流量站。

RS485/MODBUS接口能够直接接入水利RTU、智能采集主机、PLC和远程平台。

相比单纯水位法，系统直接测量实际水流速度，在水位—流量关系因回水和下游顶托变化时具有更好的工况解释能力。

相比人工计划流量巡测，综合在线系统能够形成分钟级或项目定义周期的连续水力过程，为流量峰值、累计水量和异常流向分析提供基础。

最终形成：

固定水下超声探头 → 多普勒回波测速 → 双向流速 → 静压水位 → 实际断面面积 → 现场速度修正 → 断面平均流速 → 瞬时流量 → 正反向累计水量 → RS485/MODBUS → 4G远程采集 → SIYB®水文监测平台 → 水力异常识别 → 定期现场比测

的超声波多普勒流速流量监测体系。

十七、应用场景

1. 灌区干渠流量监测

用于农业干渠长期输水速度、流量和累计水量监测。

2. 支渠与斗渠计量

用于渠系分级用水和输水统计。

3. 灌溉闸口

监测闸门调度前后实际流速和流量。

4. 城市雨水明渠

用于暴雨过程中水位、流速和排水流量连续监测。

5. 污水明渠

用于城市和工业污水开放渠道排水流量监测。

6. 非满管污水管道

采用管内固定式安装，计算自由液面条件下实际流量。

7. 地下排水管网

用于管网水位、流速、流量、顶托和倒灌监测。

8. 地下箱涵

用于大型非满流箱涵流量过程观测。

9. 泵站进出水

用于评价泵机启停及排水能力。

10. 河道及生态补水

适用于具备代表性固定断面的河道和生态输水项目。

11. 工业园区排水

用于园区总排口及分区排水水量统计。

12. 水环境在线监测站

与水质分析设备组合形成水质—流量联合监测。

十八、效益分析

固定式连续监测能够大幅提高人工计划低频测流难以实现的时间覆盖率，完整记录渠道和排水管网的流量变化过程。

流速和水位同步采集能够区分“水变深”和“水真正流得更快”两种不同水力状态，提高回水、顶托和堵塞判断能力。

双向流速数据可以量化倒灌和反向过水，而不是仅记录一个高水位事件。

农业灌溉项目可根据累计水量开展干支渠水量分配、人工计划调度和输水损失分析。

城市排水项目可利用连续流量评价排水能力、暴雨峰值、泵站运行和管网治理效果。

工业和污染源项目可将流量与水质浓度综合在线，实现污染物质量负荷计算。

低功耗远程监测可减少人工计划频繁进入渠道、地下管网和偏远水利点位进行抄录和巡检。

长期保存断面、流速、水位、流量和维护数据，还能够为渠道改造、清淤、管网模型和水力工程设计提供历史资料。

十九、标准规范与技术依据

1. GB/T 11826.2-2012《流速流量仪器 第2部分：声学流速仪》

可作为超声声学流速测量设备技术性能与相关试验的重要参考依据。

2. GB/T 15966-2017《水文仪器基本参数及通用技术条件》

可作为水文综合在线测量设备环境适应性、基本参数和通用技术条件参考。

3. HJ 15-2019《超声波明渠污水流量计技术要求及检测方法》

污水及生态环境流量项目可参考其相关技术要求和检测方法。具体是否适用于项目监管验收，应结合设备原理、应用范围和平台主管部门要求确定。

4. 水资源计量相关要求

用于取水许可、灌溉用水计量及行政水资源管理时，应按照项目所在地水资源与计量管理要求开展校准、检定或现场比测。

5. 污染源在线监测相关要求

流量数据用于污染物排放总量及排污许可管理时，应与适用的污染源在线监测安装、运行和数据有效性要求衔接。

6. 系统测量边界

传感器标称流速和水位精度不代表整个流量监测断面最终综合精度。正式工程应将断面测绘、探头位置、速度修正和现场比测纳入系统验收。

• GB/T 11826.2-2012《流速流量仪器 第2部分：声学流速仪》。
• GB/T 15966-2017《水文仪器基本参数及通用技术条件》。
• HJ 15-2019《超声波明渠污水流量计技术要求及检测方法》。
• 项目所在地水文测验、水资源计量和农业灌溉用水相关技术要求。
• 污染源项目适用的水污染源在线监测技术要求。
• 现场断面测绘、设备校准、流量比测和数据质量管理要求。
• 《S-CGDVF01超声波多普勒流速流量仪产品说明书》。

二十、成功案例（典型应用示例）

以下内容为超声波多普勒流速流量监测典型工程应用示例，用于说明系统应用逻辑，不作为未经核验的真实客户业绩。

案例一：灌区支渠连续测流

某灌区在支渠渠底设置固定多普勒流速流量传感器，通过水位、流速和现场断面模型实时计算输水流量，并自动统计每日累计供水量。

案例二：同一水位出现不同流量

某渠道受下游闸门影响，两次相同水位条件下实测流速明显不同。系统通过实际流速计算获得不同流量，避免固定水位—流量关系造成误判。

案例三：城市排水管网倒灌

暴雨期间下游河道水位升高，管网流速逐渐由正值降至零并转为负值。系统记录反向流持续时间和累计倒灌水量，为内涝分析提供依据。

案例四：管道淤积导致流量偏差

某地下污水管运行一段时间后在线结果与人工计划参考测流逐渐产生持续偏差。现场检查发现管底淤积改变实际过流面积，更新断面参数后恢复正常。

案例五：探头被泥沙覆盖

某渠道流速数据长期异常偏低，而水位变化正常。现场检查发现多普勒传感器表面存在泥沙沉积，清理后速度数据恢复。

案例六：漂浮物造成瞬时异常

暴雨后塑料袋停留在探头前方，导致流速数据连续跳变。平台通过异常趋势提示运维人员清理障碍物。

案例七：泵站启停过程

泵机启动后流速快速增加，随后水位逐渐变化。系统记录完整过程，可用于分析不同泵组组合的实际排水能力。

案例八：雨量—流量响应分析

某城市雨水渠将雨量站与多普勒流量计接入同一平台，形成降雨开始、管渠起涨、峰值流量和退水历时的全过程数据。

案例九：低流速零点检查

某生态补水渠道停水期间理论上接近静水，系统仍出现持续小流速。通过现场检查发现探头安装角度发生轻微变化，重新安装和零点检查后恢复正常。

案例十：污染物负荷综合在线计算

某工业排水渠将多普勒瞬时流量与COD、氨氮在线浓度同步接入平台，实现污染物瞬时负荷和全天计划排放量计算。

案例十一：多工况流量标定

某项目在低、中、高三个流量阶段分别开展参考流量比测，根据结果建立探头速度与断面平均速度之间的修正关系，使流量换算更加符合现场实际。

案例十二：清淤前后水力变化

渠道清淤前长期表现为较高水位、较低流速。完成清淤并重新测量断面后，在相近输水条件下水位下降、流速及流量关系恢复正常，为清淤效果评价提供连续数据。

二十一、参考文献

1. 《S-CGDVF01超声波多普勒流速流量仪产品说明书》，V1.0，2026年9月。
2. GB/T 11826.2-2012《流速流量仪器 第2部分：声学流速仪》。
3. GB/T 15966-2017《水文仪器基本参数及通用技术条件》。
4. HJ 15-2019《超声波明渠污水流量计技术要求及检测方法》。
5. 项目所在地水资源计量、水文测验及灌溉用水管理技术资料。
6. 项目适用的城市排水、地下管网、污染源及工业排水技术要求。
7. 项目现场渠道、管径、断面、历史水位、历史流量及淤积调查资料。
8. 项目现场流量比测、水位校准、探头安装位置及运维记录。

S-CGDVF01超声波多普勒流速流量仪适用于灌区干渠、支渠、斗渠、闸口、城市雨水渠、污水明渠、非满管排水、地下排水管网、地下箱涵、泵站进出水、河道规则断面、生态补水和工业排水等连续流量监测场景。

超声波多普勒流速流量监测的技术核心不是简单将探头实测流速乘以渠道面积，而是首先获取具有稳定代表性的水下流速和水位，再建立真实断面模型和现场速度修正关系，通过速度—面积法形成瞬时流量，并利用长期水位、流速和断面变化对数据质量进行持续校核。

最终形成“固定式超声波多普勒测速—±0.02～±5m/s双向流速—0～10m静压水位—实时过流面积—现场速度修正—断面平均流速—瞬时流量—正反向累计水量—RS485/MODBUS—RTU/4G远程采集—SIYB®水文流量监测平台—回水/倒灌/堵塞分析—断面复测与现场比测”的完整超声波多普勒流速流量在线监测方案。
