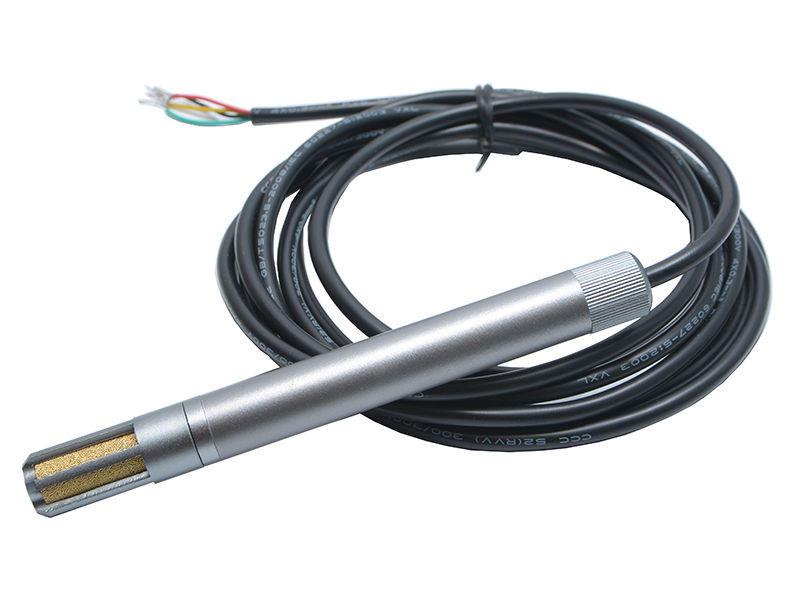

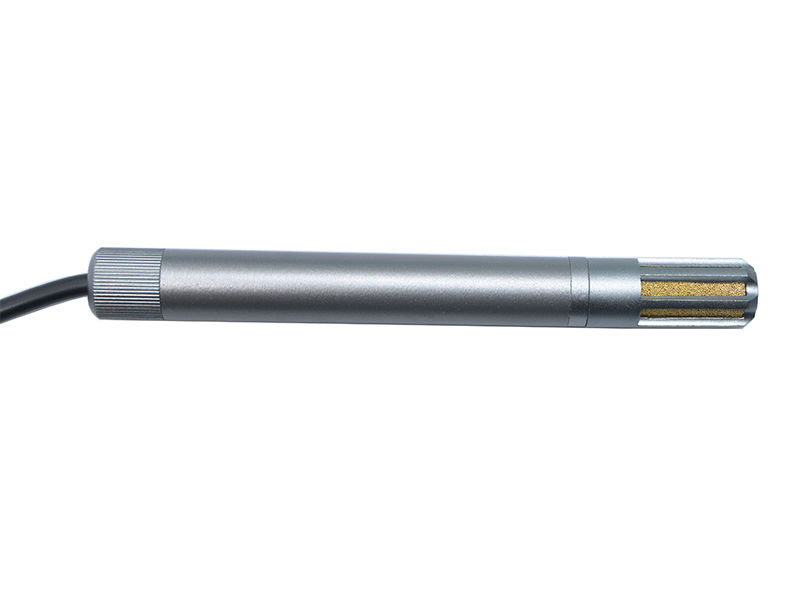

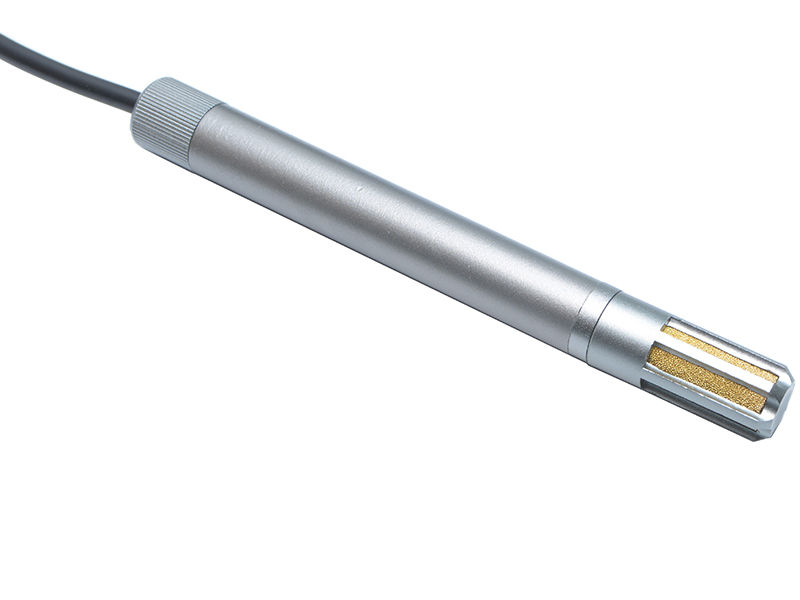

产品简介

　　本产品广泛适用于农业大棚/花卉培养等需要温湿度大气压监测的场合。传感器内输入电源，感应探头，信号输出三部分完全隔离。安全可靠，外观美观，安装方便。本产品采用高灵敏度数字探头，信号稳定，精度高。具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点。

主要参数

直流供电 9–24V DC

平均功耗48 mW

大气压测量范围 300-1100 hpa(mbar)

大气压分辨率0.1 hpa(mbar)

大气压测量精度 ±1.5 hpa(mbar)(@25℃)

温度测量范围 -40℃- 80℃

湿度测量范围 0-100%RH

温度测量精度 ±0.5

湿度测量精度 ±3%RH

温度长期稳定性 ≤0.1℃/year

湿度长期稳定性 ≤0.1%RH/year

使用方法

接口说明

宽电压电源输入 12-24V 均可。485 信号线接线时注意A/B 两条线不能接反，总线上多台设备间地址不能冲突。
传感器接线说明
注意事项：请注意不要接错线序，错误的接线会导致设备烧毁。出厂默认提供 1.0 米长线材，客户可根据需要按需延长线材或者顺次接线。注意在某些出厂批次中可能提供的线序中没有黄线，可咨询客服。

注意事项

本传感器可以连接单独使用，首先使用 12V 直流电源供电，设备可以直接连接带有 485 接口的 PLC，可以通过485 接口芯片连接单片机。通过指定的 modbus 协议对单片机和 PLC 进行编程即可配合传感器使用。同时使用USB 转 485 即可与电脑连接，使用我公司提供的传感器配置助手进行配置和测试。
本产品也可以多个传感器组合在一条 485 总线使用。理论上一条总线可以接 16 个以上的 485 传感器。组合前用我司的助手软件将传感器配置不同的地址。

通信协议

采用 Modbus-RTU 通讯规约，格式如下：问询帧

地址码	功能码	起始地址	请求寄存器数量	校验码
1 字节	1 字节	2 字节	2 字节	2 字节

应答帧

地址码	功能码	数据长度	回传数据内容	校验码
1 字节	1 字节	1 字节	N 字节	2 字节

地址码，即设备地址，在通讯网络中是唯一的(出厂默认 0x01)。本变送器只用到功能码 0x03。注意数据高位在前，CRC 低位在前。

寄存器地址

寄存器地址	PLC 组态地址	内容	操作
0000 H	40001	湿度(单位为 0.1%RH)	只读
0001 H	40002	温度(单位为 0.1℃)	只读
000BH	40012	大气压(单位为 0.1hpa)	只读

通讯协议示例以及解释
读取设备地址 0x01 的温湿度值

问询帧

地址码	功能码	起始地址	请求寄存器数量	校验码
0x01	0x03	0x00 0x00	0x00 0x02	0xC4 0x0B

应答帧

地址码	功能码	数据长度	湿度值	温度值	校验码
0x01	0x03	0x04	0x02 0x92	0x00 0xFB	0x1B 0xE5

数据换算：

0292 H（十六进制）= 658 =>湿度值 = 65.8%RH
00FB H（十六进制）= 251 =>温度值 = 25.1℃

读取设备地址 0x01 的大气压值

问询帧

地址码	功能码	起始地址	请求寄存器数量	校验码
0x01	0x03	0x00 0x0B	0x00 0x01	0xF5 0xC8

应答帧

地址码	功能码	数据长度	大气压值	校验码
0x01	0x03	0x02	0x27 0x10	0x87 0xFB

数据换算：

2710 H（十六进制）= 10000 =>大气压力值 = 1000.0hpa
将设备地址 0x01 改为 0x02

问询帧

地址码	功能码	起始地址	写入寄存器数值	校验码
0x01	0x06	0x00 0x3E	0x00 0x02	0x69 0xC7

应答帧

地址码	功能码	起始地址	寄存器数值	校验码
0x01	0x06	0x00 0x3E	0x00 0x02	0x69 0xC7
