产品简介

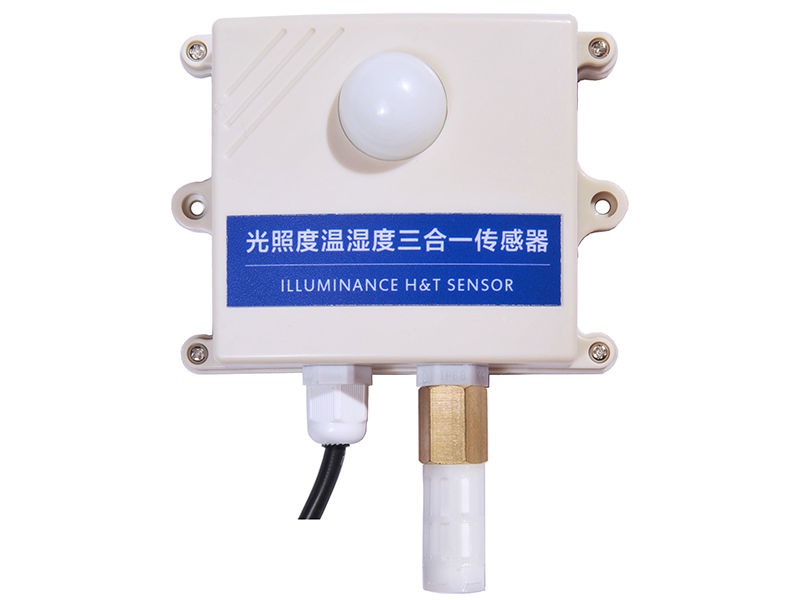

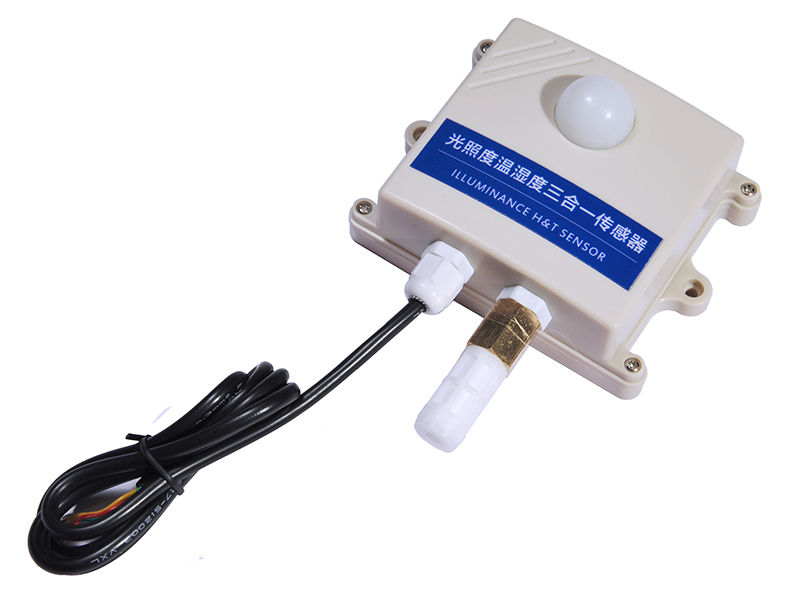

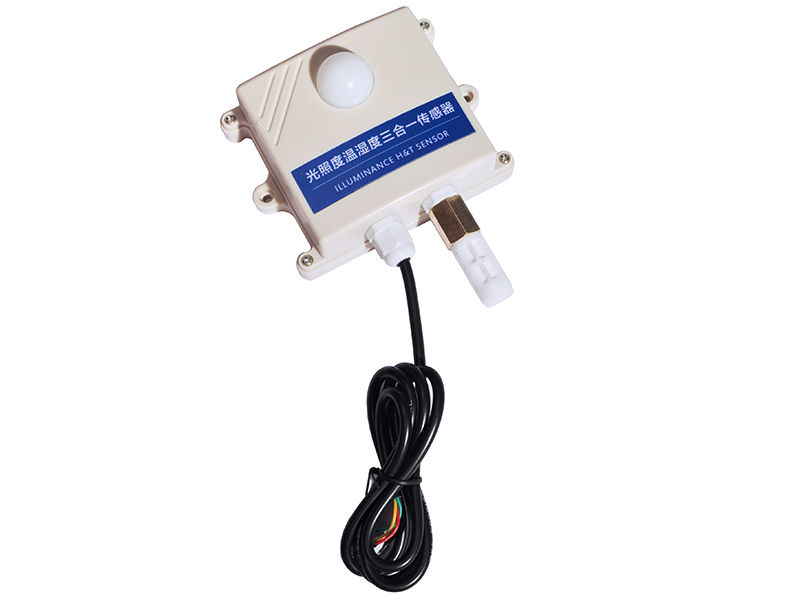

　　S-STGW 该变送器广泛适用于农业大棚、花卉培养等需要光照度及温湿度监测的场合。传感器内输入电源，感应探头，信号输出三部分完全隔离。安全可靠，外观美观，安装方便。本产品采用高灵敏度数字探头，信号稳定，精度高。具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点。

主要参数

参数名称	参数内容
直流供电	9-24V DC
平均功耗	48mW
光照度范围	0-6W Lux/0-20W Lux
光照度精度	±5%
温度测量范围	-40 °C-80 °C
湿度测量范围	0-100%RH
温度精度	±0.5C
湿度精度	±3%
温度分辨率	0.1 C
湿度分辨率	0.1%RH

使用方法

我司提供配套的“传感器监控软件”，可以方便的使用电脑读取传感器的参数，同时灵活的修改传感器的设备 ID 和地址。

传感器接入电脑

将传感器通过 USB 转485 正确的连接电脑并提供供电后，可以在电脑中看到正确的 COM 口（“我的电脑属性设备管理器端口”里面查看 COM 端口）。此时您的串口号为 COM14，请记住这个串口，需要在传感器监控软件中填入这个串口号。如果在设备管理器中没有发现COM 口，则意味您没有插入 USB 转 485 或者没有正确安装驱动，请联系技术人员取得帮助。

传感器监控软件的使用

首先根据 3.1 章节的方法获取到串口号并选择正确的串口，然后单击自动获取当前波特率和地址即可自动探测到当前 485 总线上的所有设备和波特率。请注意，使用软件自动获取时需要保证 485 总线上只有一个传感器。然后单击连接设备后即可实时获取传感器数据信息。

修改波特率和设备 ID

在设备已连接的情况下点击通信设置中的设备波特率和设置地址即可完成相关的设置，请注意设置过后请重启设备，然后“自动获取当前的波特率和地址”后可以发现地址和波特率已经改成您需要的地址和波特率。

注意事项

传感器助手连接失败可能的原因:

电脑有多个 COM 口，选择的口不正确。
设备地址错误或者存在地址重复的设备(出厂默认全部为 1)。
波特率，校验方式，数据位，停止位错误。
主机轮询间隔和等待应答时间太短，需要设置在 200ms 以上。
485 总线有断开，或者 A、B 线接反。
检查电源12V供电是否正常，设备数量过多或布线太长，应就近供电。
USB 转 485 驱动未安装或者损坏。
设备损坏。

通信协议

采用 Modbus-RTU 通讯规约，格式如下：问询帧

地址码	功能码	起始地址	请求寄存器数量	校验码
1 字节	1 字节	2 字节	2 字节	2 字节

应答帧

地址码	功能码	数据长度	回传数据内容	校验码
1 字节	1 字节	1 字节	N 字节	2 字节

地址码，即设备地址，在通讯网络中是唯一的(出厂默认 0x01)。本变送器只用到功能码 0x03。注意数据高位在前，CRC 低位在前。

读取设备地址 0x01 的温湿度值
问询帧

地址码	功能码	起始地址	请求寄存器数量	校验码
0x01	0x03	0x00 0x00	0x00 0x02	0xC4 0x0B

应答帧

地址码	功能码	数据长度	湿度值	温度值	校验码
0x01	0x03	0x04	0x02 0x92	0x00 0xFB	0x1B 0xE5

数据换算：

0292 H（十六进制）= 658 =>湿度值 = 65.8%RH
00FB H（十六进制）= 251 =>温度值 = 25.1℃

读取设备地址 0x01 的光照度值

问询帧

地址码	功能码	起始地址	请求寄存器数量	校验码
0x01	0x03	0x00 0x02	0x00 0x02	0x65 0xCB

应答帧

地址码	功能码	数据长度	光照度值	校验码
0x01	0x03	0x04	0x00 0x00 0xDD 0x40	0xA2 0x93

数据换算：

0000DD40 H（十六进制）= 56640 =>光照度值 = 56640Lux

将设备地址 0x01 改为 0x02
问询帧

地址码	功能码	起始地址	写入寄存器数值	校验码
0x01	0x06	0x00 0x3E	0x00 0x02	0x69 0xC7

应答帧

地址码	功能码	起始地址	寄存器数值	校验码
0x01	0x06	0x00 0x3E	0x00 0x02	0x69 0xC7
