环保环境监测站

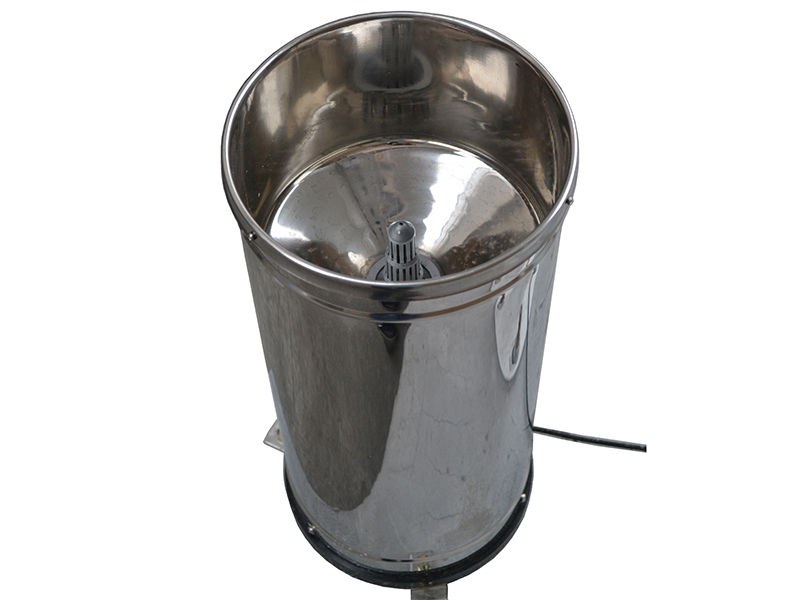

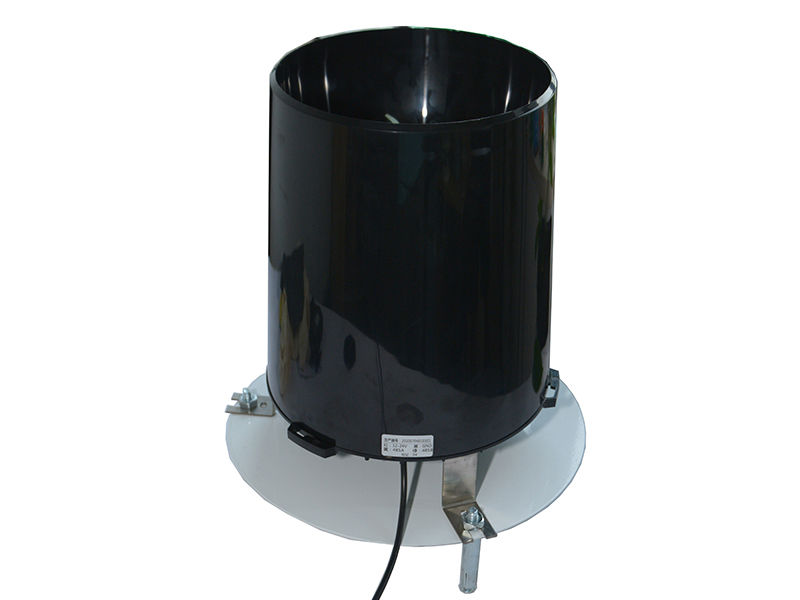

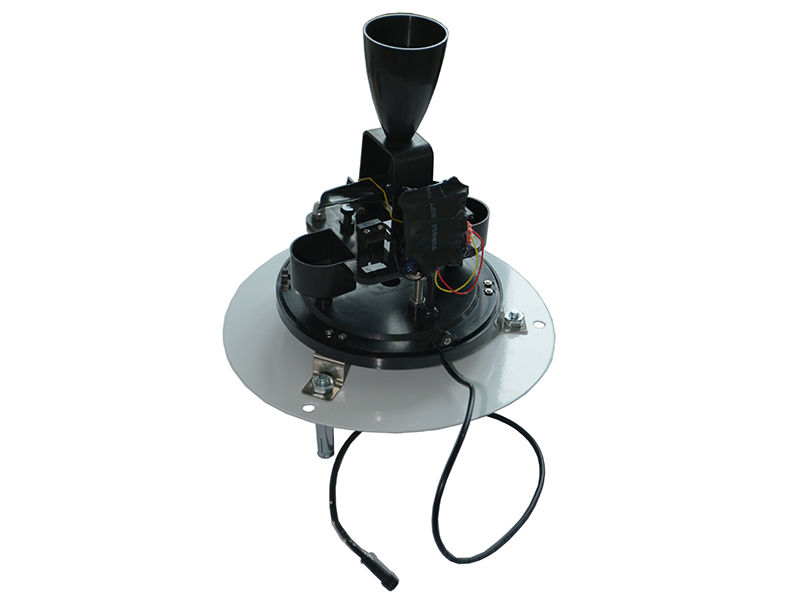

S-STYL 雨量收集统计传感器河流水位道路积水水浸预防监控

关键词:雨量收集,雨量统计传感器,河流水位,道路积水,水浸预防监控
直流供电 9–24V DC
平均功耗 85 mW
雨量强度范围 0-30mm/min
承雨口径 φ200mm
分辨率 0.2mm
测量精度 ±2%
输出信号 RS485(Modbus 协议)

产品简介

  S-STYL 雨量收集统计传感器河流水位道路积水水浸预防监控广泛适用于是一种水文、气象仪器,用于测量自然界降雨量,同时将降雨量转换为数字量输出,以满足信息传输、处理、记录和显示等的需要。采用 RS485 接口。低功耗,抗干扰能力强。为便于工程组网及工业应用,本变送器采用工业广泛使用的 MODBUS-RTU 通讯协议。

主要参数

参数名称 参数内容
直流供电 9 - 24V DC
平均功耗 85 mW
雨量强度范围 0-30mm/min
材质 优质ABS/不锈钢
承雨口径 巾 200mm
分辨率 0. 2mm
测量精度 ±2%
输出信号 RS485 (Modbus 协议)
工作范围 -10°C-50°C0-95%RH
雨量强度范围 0-30mm/min
材质 优质ABS/不锈钢


使用方法

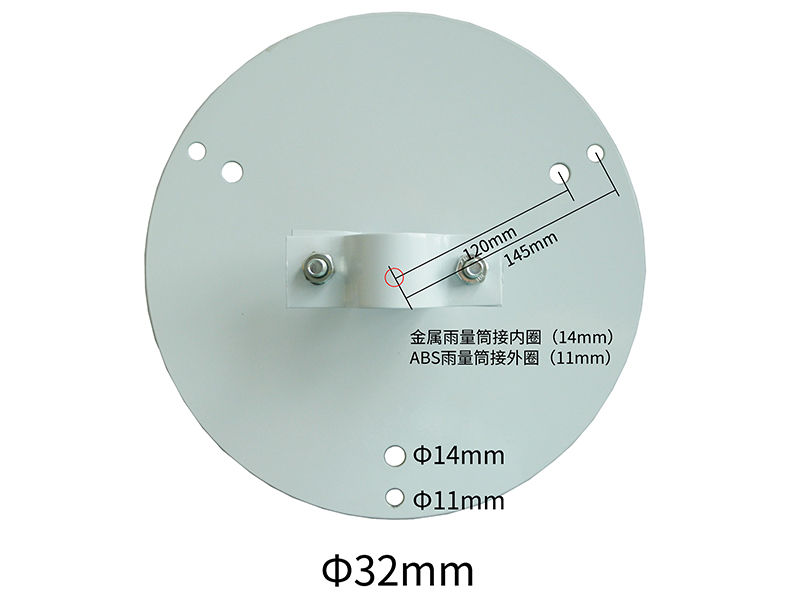

传感器安装以及尺寸

ABS型/不锈钢型雨量桶在室外地面或屋顶安装时,应先制作水泥台。

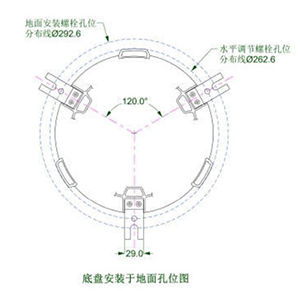

水泥台露出地平面高度为22cm,尺寸为:长40cm X宽40cm,其上平面 为水平面。地 面安装时,承雨口高度距地平面的距离应为70cm。在安装 平面上打3个直径祖12mm,深8~10cm的安装孔,安装孔位于祖240mm 的圆周上呈120°均分。将膨胀螺栓置于安装孔内,将仪器底座安装在3 个膨胀螺栓上用水平尺检查承雨口水平后,用锁紧螺母锁紧三个支脚。
注意:
1、   安装前需将固定漏洞的轧带剪开;
2、 安装时要保证水平安装。

注意事项

传感器助手连接失败可能的原因:

  1. 电脑有多个 COM 口,选择的口不正确。
  2. 设备地址错误或者存在地址重复的设备(出厂默认全部为 1)。
  3. 波特率,校验方式,数据位,停止位错误。
  4. 主机轮询间隔和等待应答时间太短,需要设置在 200ms 以上。
  5. 485 总线有断开,或者 A、B 线接反。
  6. 检查电源12V供电是否正常,设备数量过多或布线太长,应就近供电。
  7. USB 转 485 驱动未安装或者损坏。
  8. 设备损坏。

通信协议

参数 内容
编码 8位二进制
数据位 8
奇偶校验位
停止位 1
错误校验 CRC-16(Modbus)
波特率 2400/ 4800/9600bps 可设,出厂默认 9600bps


采用Modbus-RTU通讯规约,格式如下:
问询帧

地址码 功能码 起始地址 请求寄存器数量 校验码
1字节 1字节 2字节 2字节 2字节



应答帧

地址码 功能码 数据长度 回传数据内容 校验码
1字节 1字节 1字节 N字节 2字节



地址码,即设备地址,在通讯网络中是唯一的出厂默认0x01)
本变送器只用到功能码0x03。注意数据高位在前,CRC低位在前。



寄存器地址

寄存器地址 PLC组态地址 内容 操作
000C H 40013 雨量累计(单位为0. 1mm) 读写



通讯协议示例以及解释
读取设备地址0x01的雨量累计值
问询帧

地址码 功能码 起始地址 请求寄存器数 量 校验码
0x01 0x03 0x00 0x0C 0x00 0x01 0x44 0x09


应答帧


地址码 功能码 数据长度 雨量值 校验码
0x01 0x03 0x02 0x01 0x90 0xB9 0xB8


数据换算:

0190 H (十六进制)=400= >雨量累计值=40.0mm
设备地址0X01的雨量累计值清零

地址码 功能码 起始地址 写入数据 校验码
0x01 0x06 0x00 0x0C 0x00 0x00 0x49 0xC9

将设备地址0x01改为0x02

问询帧

地址码 功能码 起始地址 写入寄存器数值 校验码
0x01 0x06 0x00 0x3E 0x00 0x02 0x69 0xC7



应答帧

地址码 功能码 起始地址 寄存器数值 校验码
0x01 0x06 0x00 0x3E 0x00 0x02 0x69 0xC7
