环保环境监测站

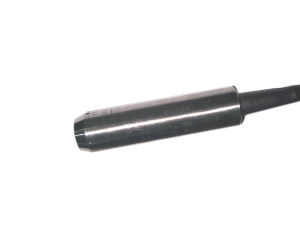

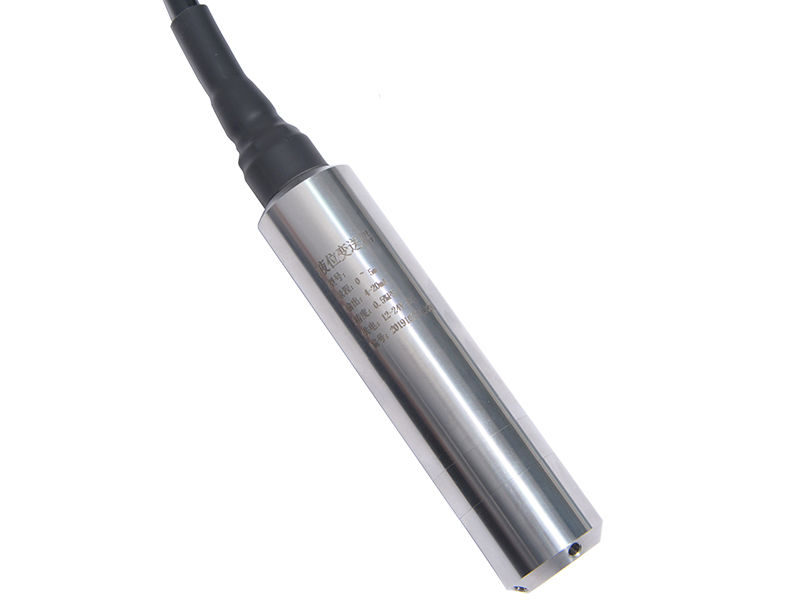

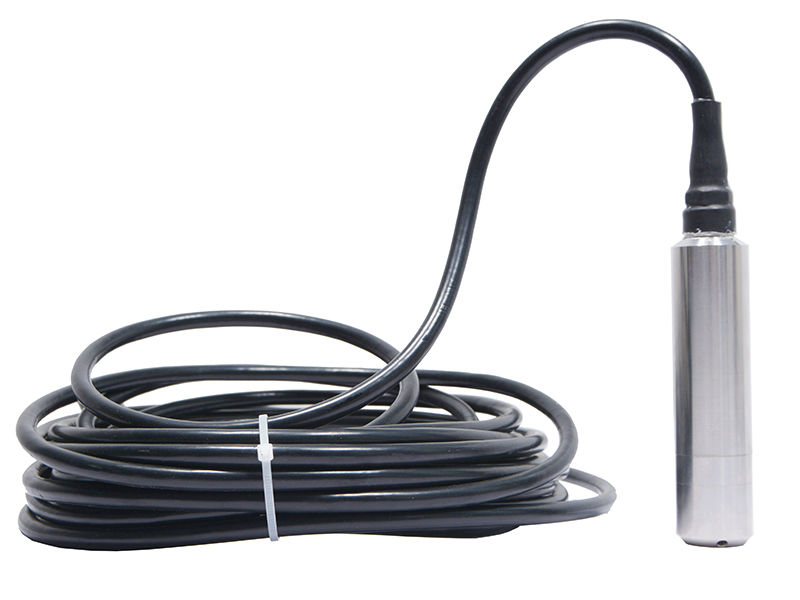

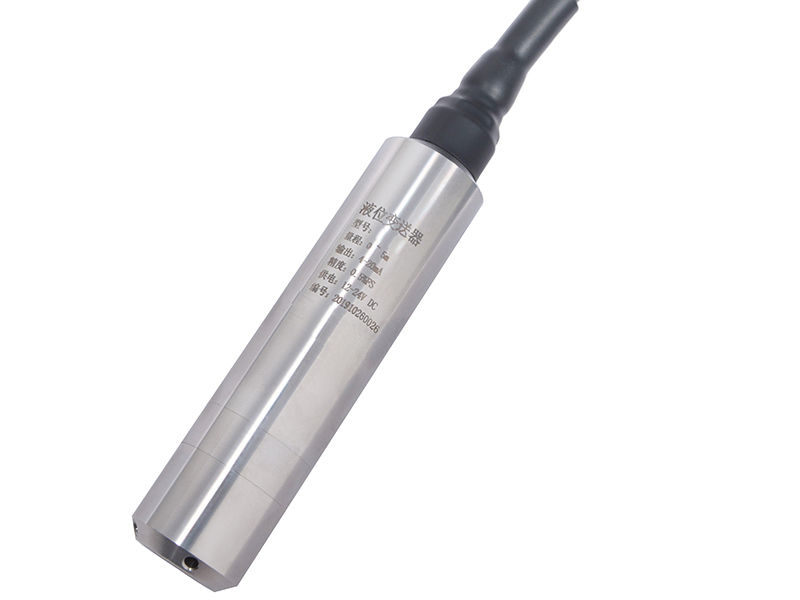

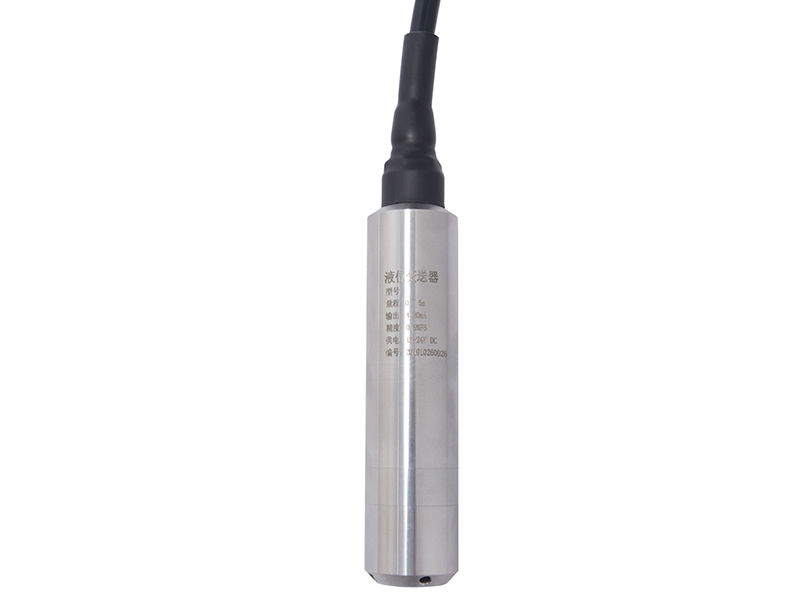

S-STYW 液位水位投入式传感器河流水位池塘水位道路积水水位监控

关键词:液位水位,投入式传感器,河流水位,池塘水位,道路积水,水位监控
12-24V DC 直流供电
探头类型 进口扩散硅
分辨率 1cm
测量精度 ±1cm
输出信号 RS485(Modbus 协议)
测量介质 油、水等非腐蚀性介质

产品简介

  液位变送器是一种投入式的自动观测水位设备。观察水箱或者水库中油、水等其他非腐蚀性介质的液位。广泛适用于城市环境测量, 农业监控、工业治理等多种环境,便于采集到更加丰富有效的监控数据。本产品采用进口高稳定性、高精度力敏芯片、采用国际先进的粘片、金丝健合、膜片焊接、高真空注油、疲劳老练、温度补偿等工艺生产、IP68 防水性能好、使用方便、便于安装、传输距离远等特点。采用投入式结构、防堵探头,可以适应各种环境的应用,数据采集系统精度准确、运行稳定可靠。工艺精良。

主要参数

参数名称 参数内容
12-24V DC 直流供电
探头类型 进口扩散硅
分辨率 1cm
测量精度 ±1cm
输出信号 RS485(Modbus 协议)
测量介质 油、水等非腐蚀性介质


使用方法

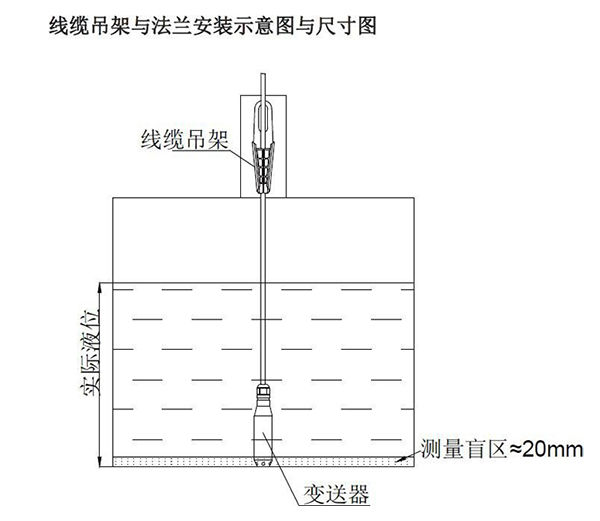

    变送器可垂直、倾斜或水平安装在罐体、槽内,需要将变送器安装到被测介质的底部,同时确保避免泥沙等杂质埋没或堵塞变送器探头部分。要轻拿轻放不能随意抛扔,安装该变送器时请不要使用蛮力。

    导气电缆除作为电源和信号传输外,还起到关键的大气补偿作用, 安装时应避免对线缆锁定太紧或过于锐角弯折,以防止导气管不通或折断。

注意事项

  1. 安装使用前,一定要先仔细阅读使用说明书。
  2. 安装使用时,一定要注意被测介质的温度。
  3. 安装在通风、干燥无腐蚀环境中。
  4. 安装、拆卸时要关掉电源。
  5. 请不要随便打开变送器壳体。
  6. 安装时要用扳手夹住下部螺母拧入,不可用手扭动表体。

通信协议

参数 内容
编码 8位二进制
数据位 8位
奇偶校验位
停止位 1位
错误校验 CRC-16(Modbus)
波特率 2400/ 4800/9600bps 可设,出厂默认 9600bps

采用 Modbus-RTU 通讯规约,格式如下: 问询帧

地址码

功能码

起始地址

请求寄存器数量

校验码
1 字节 1 字节 2 字节 2 字节 2 字节
应答帧



地址码

功能码

数据长度

回传数据内容

校验码
1 字节 1 字节 1 字节 N 字节 2 字节
地址码,即设备地址,在通讯网络中是唯一的(出厂默认 0x01)。本变送器只用到功能码 0x03。注意数据高位在前,CRC 低位在前。

寄存器地址

寄存器地址 PLC 组态地址 内容 操作
0000 H 40001 液位高度(单位为 1cm) 只读
通讯协议示例以及解释
 读取设备地址 0x01  的液位值

问询帧



地址码

功能码

起始地址

请求寄存器数量

校验码
0x01 0x03 0x00 0x00 0x00 0x01 0x84 0x0A
应答帧



地址码

功能码

数据长度

液位值

校验码
0x01 0x03 0x02 0x00 0xFB 0xF9 0xC7
数据换算:

00FB H(十六进制)= 251 =>液位值 = 2.51m


 将设备地址 0x01  改为 0x02


问询帧



地址码 功能码 起始地址 写入寄存器数值 校验码

0x01

0x06

0x00 0x3E

0x00 0x02

0x69 0xC7


应答帧



地址码 功能码 起始地址 寄存器数值 校验码

0x01

0x06

0x00 0x3E

0x00 0x02

0x69 0xC7
