产品简介

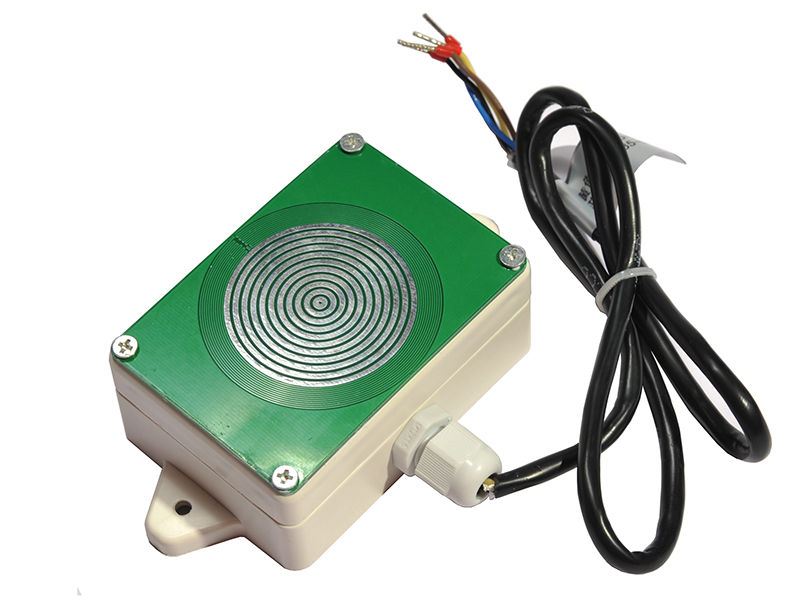

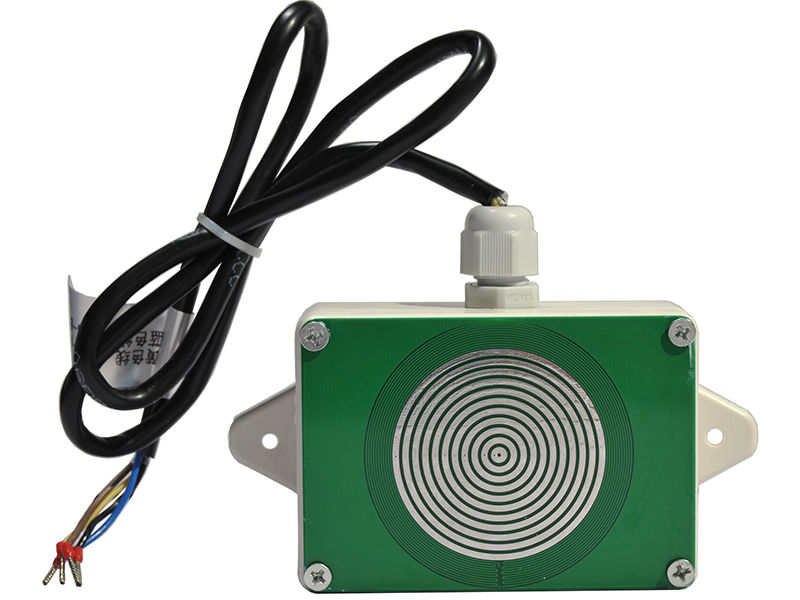

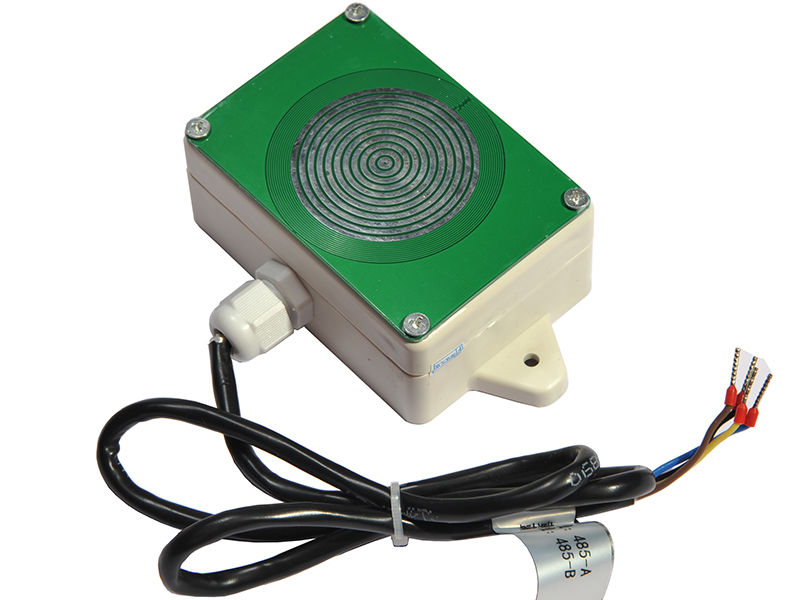

S-STYX 雨雪传感器变送器交通气象路面积雪农业雨雪监测采集叶面覆雪监控广泛适用于农业大棚,花卉培养等需要雨雪检测的场合。传感器内带有加热线圈,可融化雪,测量稳定准确。安全可靠,外观美观,安装时应有一定的角度防止积水,一般为15°角倾斜。本产品采用交流阻抗测量方式实现精准测量,信号稳定,精度高。具有测量范围宽、线形度好、使用方便、便于安装、传输距离远等特点。
主要参数
参数名称 | 参数内容 |
直流供电 | 12-24V DC |
平均功耗 | 200mW(@不加热)/ 2W(@加热) |
检测是否降雨 | 1(有雨雪)/0(无雨雪) |
输出信号 | RS485(Modbus 协议) |
使用方法
参数 | 内容 |
编码 | 8位二进制 |
数据位 | 8位 |
奇偶校验位 | 无 |
停止位 | 1位 |
错误校验 | CRC-16(Modbus) |
波特率 | 2400/ 4800/9600bps 可设,出厂默认 9600bps |
在设备已连接的情况下点击通信设置中的设备波特率和设置地址 即可完成相关的设置,请注意设置过后请重启设备,然后“自动获取 当前的波特率和地址”后可以发现地址和波特率已经改成您需要的地 址和波特率。
注意事项
接口说明,宽电压电源输入12-24V均可。485信号线接线时注意A/B两条 线不能接反,总线上多台设备间地址不能冲突。
注意事项:请注意不要接错线序,错误的接线会导致设备烧毁。出厂默认提供1.0米长线材,客户可根据需要按需延长线材或 者顺次接线。注意在某些出厂批次中可能提供的线序中没有黄线, 此时灰色线等价替换黄色线作用。
通信协议
采用 Modbus-RTU 通讯规约,格式如下: 问询帧
地址码 |
功能码 |
起始地址 |
请求寄存器数量 |
校验码 |
1 字节 | 1 字节 | 2 字节 | 2 字节 | 2 字节 |
应答帧
地址码 |
功能码 |
数据长度 |
回传数据内容 |
校验码 |
1 字节 | 1 字节 | 1 字节 | N 字节 | 2 字节 |
地址码,即设备地址,在通讯网络中是唯一的(出厂默认 0x01)。本变送器只用到功能码 0x03。注意数据高位在前,CRC 低位在前。
读取设备地址0x01的雨雪检测的结果值
问询帧
地址码 | 功能码 | 起始地址 | 请求寄存器数量 | 校验码 |
0x01 | 0x03 | 0x00 0x16 | 0x00 0x01 | 0xC5 0x58 |
应答帧
地址码 | 功能码 | 数据长度 | 雨雪检测结果值 | 校验码 |
0x01 | 0x03 | 0x02 | 0x00 0x01 | 0x3D 0x8A |
