产品简介

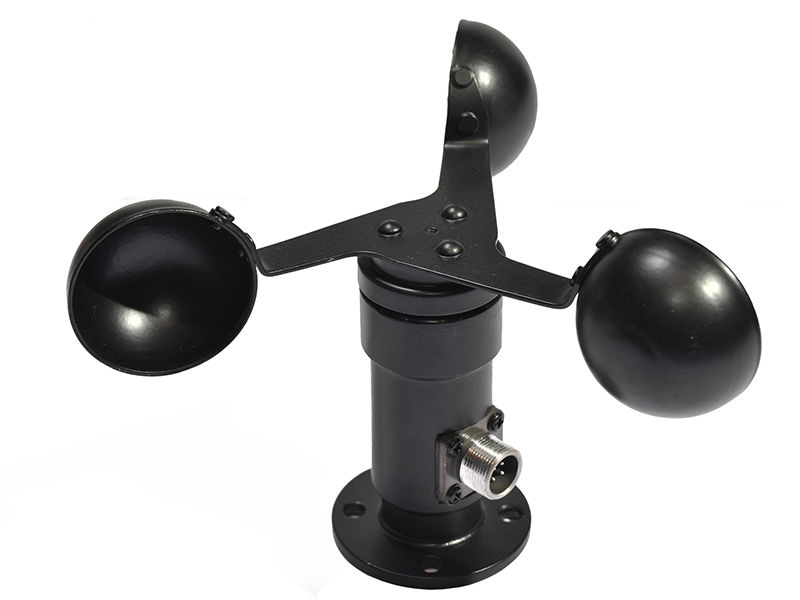

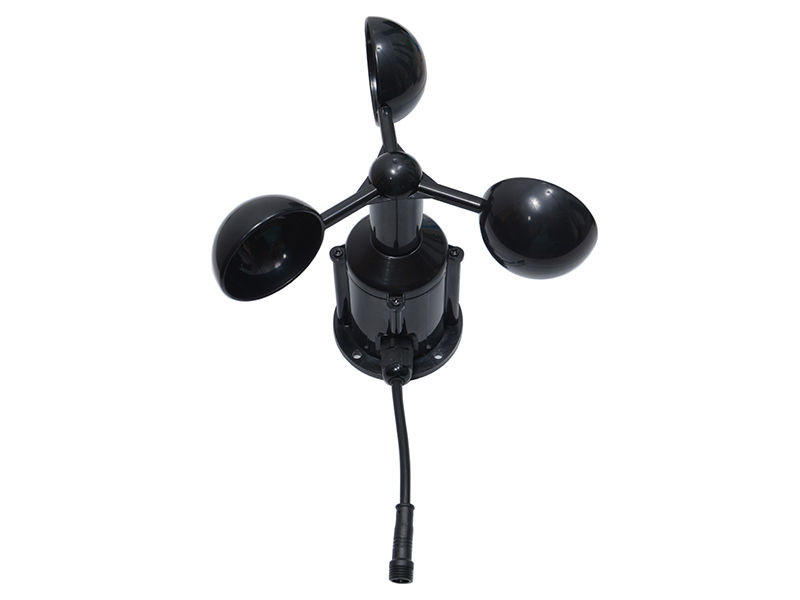

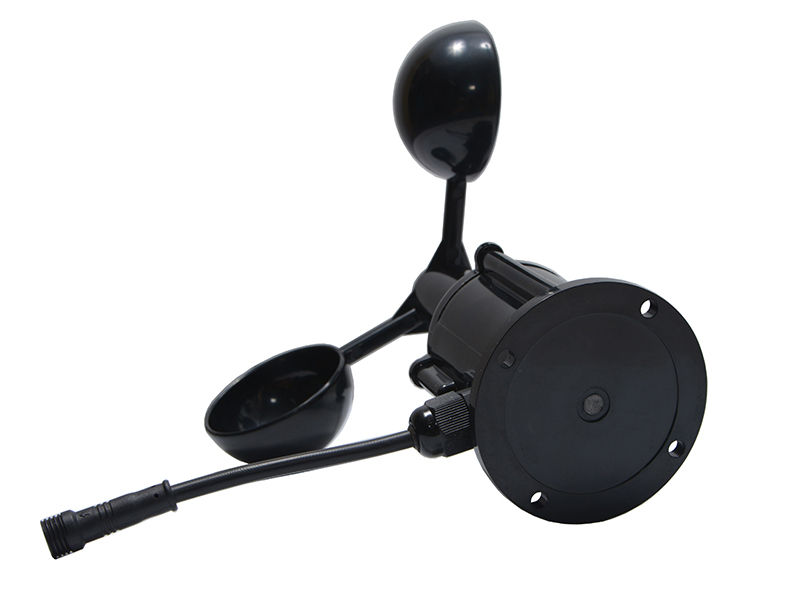

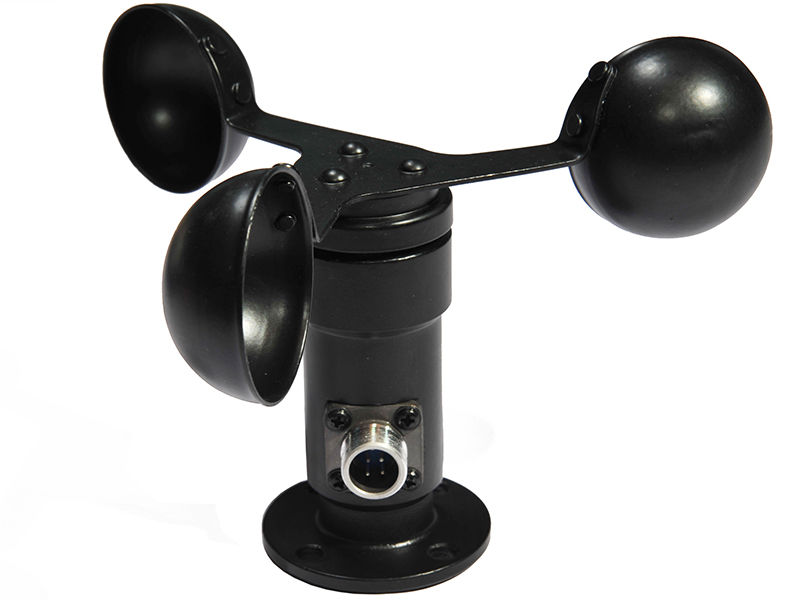

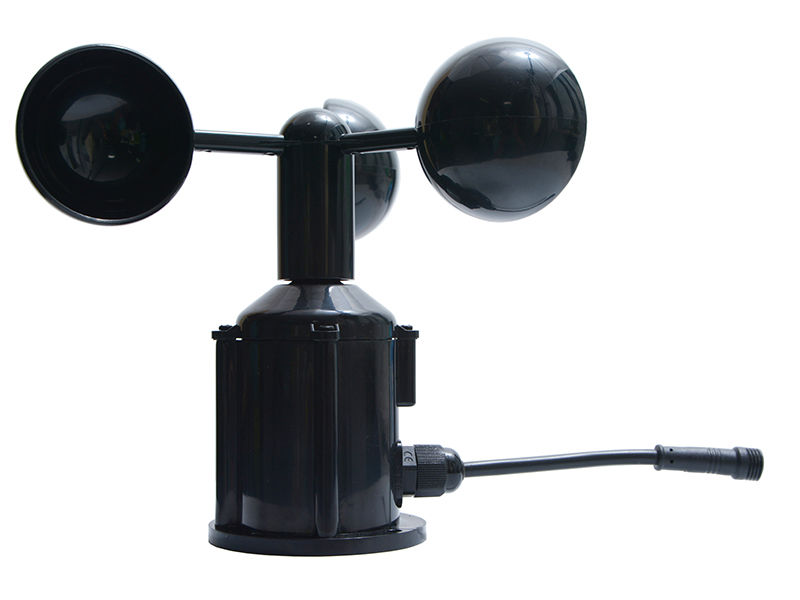

　　S-STFS 系列风速传感器，外型小巧轻便，便于携带和组装，三杯设计理念可以有效获得外部环境信息，壳体采用优质ABS材料，具有良好的防腐、防侵蚀等特点，能够保证仪器长期使用，同时配合内部顺滑的轴承系统，确保了信息采集的精确性。被广泛应用于温室、环境保护、气象站、船舶、码头、养殖等环境的风速测量。

主要参数

直流供电 9–24V DC

平均功耗 60mW

测量范围 0-30 m/s

分辨率 0.1 m/s

测量精度 ±0.3 m/s

工作温度 -30℃-80℃

工作湿度 0-80%RH

输出信号 RS485(Modbus协议)

启动风速 ≤0.5m/s

使用方法

接口说明

宽电压电源输入 9-24V 均可。485 信号线接线时注意A/B 两条线不能接反，总线上多台设备间地址不能冲突。

注意事项：请注意不要接错线序，错误的接线会导致设备烧毁。出厂默认提供 1.0 米长线材，客户可根据需要按需延长线材或者顺次接线。注意在某些出厂批次中可能提供的线序中没有黄线，

此时灰色线等价替换黄色线作用。

注意事项

本传感器可以连接单独使用，首先使用 12V 直流电源供电，设备可以直接连接带有 485 接口的 PLC，可以通过485 接口芯片连接单片机。通过指定的 modbus 协议对单片机和 PLC 进行编程即可配合传感器使用。同时使用USB 转 485 即可与电脑连接，使用我公司提供的传感器配置助手进行配置和测试。本产品也可以多个传感器组合在一条 485 总线使用。理论上一条总线可以接 16 个以上的 485 传感器。组合前用我司的助手软件将传感器配置不同的地址。

通信协议

采用 Modbus-RTU 通讯规约，格式如下：问询帧

地址码	功能码	起始地址	请求寄存器数量	校验码
1 字节	1 字节	2 字节	2 字节	2 字节

应答帧

地址码	功能码	数据长度	回传数据内容	校验码
1 字节	1 字节	1 字节	N 字节	2 字节

地址码，即设备地址，在通讯网络中是唯一的(出厂默认 0x01)。本变送器只用到功能码 0x03。注意数据高位在前，CRC 低位在前。

寄存器地址

寄存器地址	PLC 组态地址	内容		操作
0009 H	40010	风速(单位为	0.1m/s)	只读

通讯协议示例以及解释
读取设备地址 0x01 的风速值

问询帧

地址码	功能码	起始地址	请求寄存器数量	校验码
0x01	0x03	0x00 0x09	0x00 0x01	0x54 0x08

应答帧

地址码	功能码	数据长度	风速值	校验码
0x01	0x03	0x02	0x00 0x17	0xF8 0x4A

数据换算：

0017 H（十六进制）= 23 =>风速值 = 2.3m/s
将设备地址 0x01 改为 0x02

问询帧

地址码	功能码	起始地址	写入寄存器数值	校验码
0x01	0x06	0x00 0x3E	0x00 0x02	0x69 0xC7

应答帧

地址码	功能码	起始地址	寄存器数值	校验码
0x01	0x06	0x00 0x3E	0x00 0x02	0x69 0xC7
