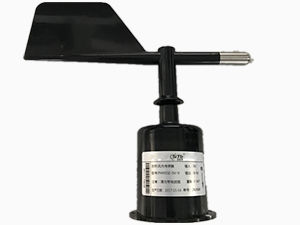

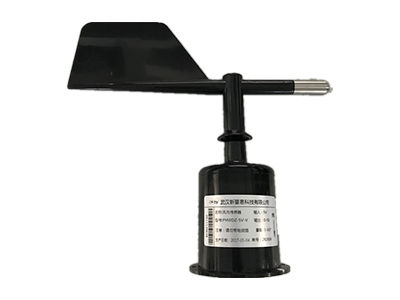

S-GEWD磁阻式风向传感器变送器

产品简介

　　S-GEWD风向传感器(变送器)内部采用高精度磁敏感应芯片，并选用低惯性轻金属风向标响应风向，动态特性好。该产品具有量程大、线性好、抗雷击能力强、观测方便、稳定可靠等优点，可广泛用于气象、海洋、环境、机场、港口、实验室、工农业及交通等领域。

技术参数

　　测量范围：0～360°

　　准 确 度：±3°

　　启动风速：≤0.5m/s

　　供电方式：DC 5V

　　DC 12V

　　DC 24V

　　其他

　　输出形式：脉冲：脉冲信号

　　电流：4～20mA

　　电压：0～5V

　　RS485

　　其他

　　仪器线长：标配：2.5米

　　其他

　　负载能力：电流型输出阻抗≤250Ω

　　电压型输出阻抗≥1KΩ

　　工作环境：温度-40℃～50℃

　　湿度≤100%RH

　　防护等级：IP45

　　线缆等级：额定电压：300V 温度等级：80℃

　　产品重量：210 g

　　产品功耗：5.5 mW

计算公式

　　电压型(0～5V输出)：

　　D=360°×V / 5　　(D为风向示值，V为输出电压(V))

　　电流型(4～20mA输出)：

　　D=360°×( I-4 ) / 16　　(D为风向示值，I为输出电流(mA))

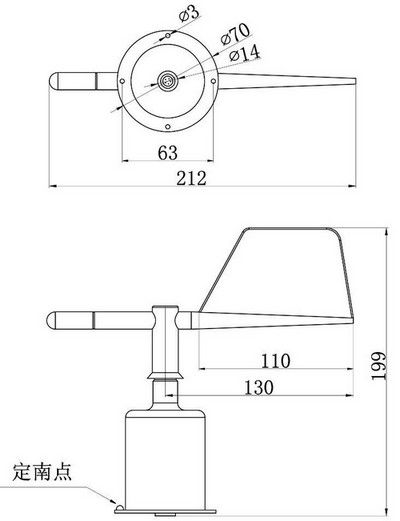

结构尺寸

接线方法

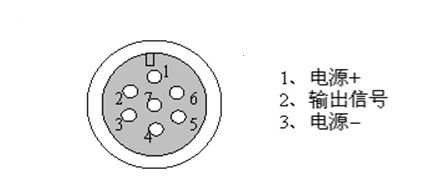

　　传感器底部有一个3芯航空插头，其针脚对应的管脚定义如图所示。

　　(1)若配备本公司生产的采集器，直接使用传感器线将传感器与采集器上的相应接口相连即可。

　　(2)若单独购买变送器，变送器配套线线序分别为：



线颜色	输出信号
	电压型	电流型	通讯型
红色	电源正	电源正	电源正
黑（绿）色	电源地	电源地	电源地
黄色	电压信号	电流信号	A+/TX
蓝色			B-/RX

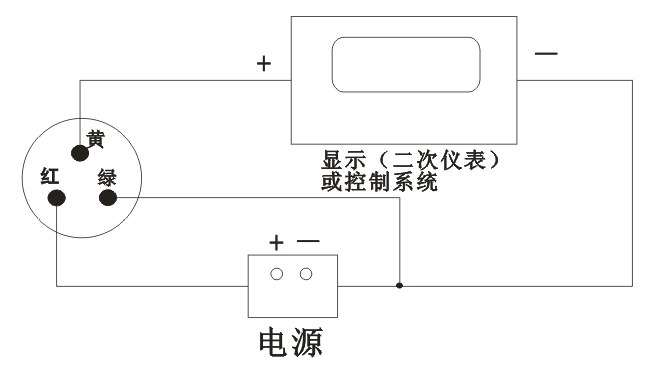

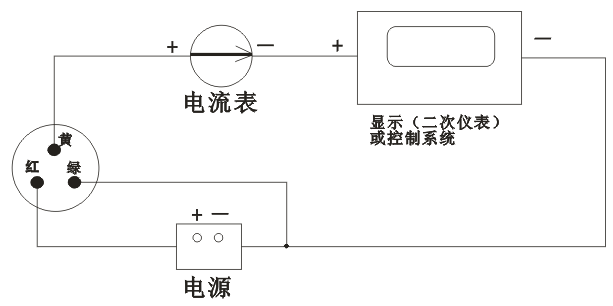

　　(3)脉冲电压、电流两种输出接线方式：

MODBUS-RTU通讯协议

一、串口格式

数据位 8位

停止位 1或2位

校验位 无

波特率 9600  两次通信间隔至少1000ms以上

二、通讯格式

【1】写入设备地址

发送： 00 10 Adress CRC     （5个字节）

返回： 00 10 CRC   （4个字节）

说明： 1.读写地址命令的地址位必须是00。

              2. Adress为1个字节，范围为0-255.

例如：发送00 10 01 BD C0

返回00 10 00 7C

【2】读取设备地址

发送： 00 20 CRC  （4个字节）

返回： 00 20 Adress CRC     （5个字节）

说明： Adress为1个字节，范围为0-255

例如： 发送 00 20 00 68

返回 00 20 01 A9 C0

【3】读取实时数据

发送：Adress 03 00 00 00 01 XX XX

说明：如下图所示：

代码	功能定义	备注
Adress	站号（地址）
03	功能码
00  00	起始地址
00  01	读取点数
XX XX	CRC校验码，前低后高

返回：Adress 03 02 XX XX XX XX

说明：

代码	功能定义	备注
Adress	站号（地址）
03	功能码
02	读单元字节
XX  XX	数据（前高后低）	十六进制
XX  XX	CRC校验码

　　计算CRC码的步骤：

　　1、预置16位寄存器为十六进制FFFF(即全为1)。称此寄存器为CRC寄存器;

　　2、把第一个8位数据与16位CRC寄存器的低位相异或，把结果放于CRC寄存器;

　　3、把寄存器的内容右移一位(朝低位)，用0填补最高位，检查最低位;

　　4、如果最低位为0：重复第3步(再次移位)

　　如果最低位为1：CRC寄存器与多项式A001(1010 0000 0000 0001)进行异或;

　　5、重复步骤3和4，直到右移8次，这样整个8位数据全部进行了处理;

　　6、重复步骤2到步骤5，进行下一步8位数据的处理;

　　7、最后得到的CRC寄存器即为CRC码;

　　8、将CRC结果放入信息帧时，将高低位交换，低位在前。

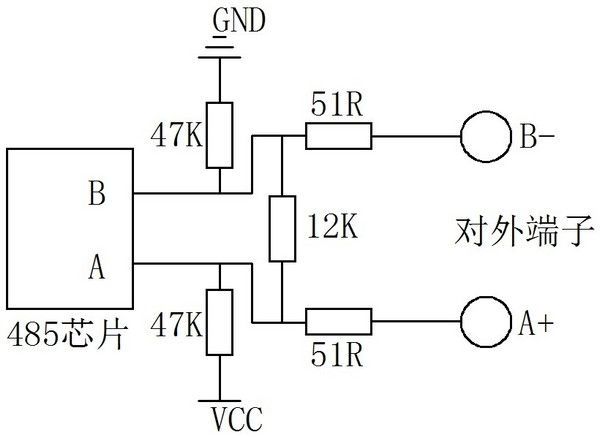

RS485电路

使用安装

　　1、确保安装支架与地面保持平行;

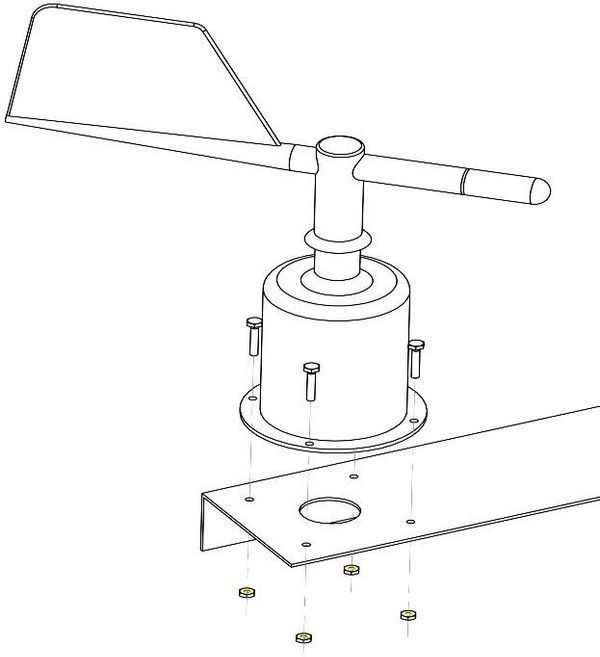

　　2、如图所示，使用M3螺丝螺母，透过传感器上的4个安装孔。将传感器固定在安装支架上;

　　3、风向传感器壳体有一个白色的定南标志点，安装时请将其对准南方(可通过配送的指南针定位);

　　4、通过预留的M23航线孔，将航插接头与传感器的航插口相连;

　　5、安装过程中请避免拆卸传感器。

注意事项

　　1、请检查包装是否完好，并核对产品型号是否与选型一致;

　　2、切勿带电接线，接线完毕检查无误后方可通电;

　　3、传感器线长会影响产品输出信号，使用时不要随意改动产品出厂时已焊接好的元器件或导线，若有更改需求，请与厂商联系;

　　4、传感器属于精密器件，用户在使用时请不要自行拆卸、用尖锐物品或腐蚀性液体接触传感器表面，以免损坏产品;

　　5、请保存好检定证书和合格证，维修时随同产品一同返回。

故障排除

　　1、风向标旋转不灵，迟滞大。可能因长期使用导致轴承内有异物或润滑油用完。请将仪表油从传感器的上轴承处注入或将传感器寄回公司注油;

　　2、模拟输出时，显示仪表示值为0或不在量程以内。可能因接线问题导致采集仪无法正确获取信息。请检查接线是否正确、牢固;

　　3、若不是上述原因，请与厂家联系。

选型表

编号	供电 方式	输出 信号	说明
S-GEWD-			风向传感器 （变送器）
	5V-		5V供电
	12V-		12V供电
	24V-		24V供电
		V	0-5V
		A1	4-20mA
		W2	RS485
例：S-GEWD-5V-V:风向传感器(变送器) 5V供电，0-5V输出
