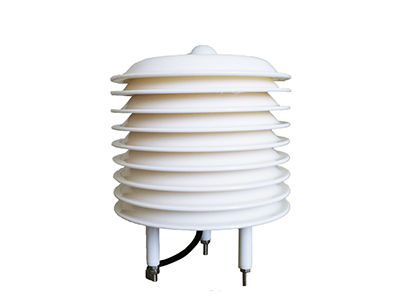

产品简介
S-PMNO PM2.5噪声一体化传感器采用激光散射原理,可灵敏检测环境中的PM2.5和噪声,使用进口激光器与感光部件及电容器麦克风,数据稳定可靠;内置风扇,集成度高;可根据需要改变传感器的供电电压以及输出的信号种类。
技术参数
1、测量范围:
PM2.5: 0.0-999.9μg/m3
噪声:30~130dB
频率加权符合IEC 61672 type 2标准,在输入信号为 94dB (31.5Hz – 8kHz)的条件下进行校准。
频率范围: 31.5Hz 到 8kHz.
时间响应: 快速响应:T = 200ms.
时间响应模拟人耳的时间响应.
校 正 器: B&K(Bruel & kjaer公司),多功能声音校准器,型号:4226.
2、相对误差:
PM2.5:±15%最大误差(25℃,50%RH)
噪声:精 确 度(23±5℃):
3、最小检测粒子:0.3μm直径
4、供电方式:
DC 12V
DC 24V
其他
5、输出形式:
RS485
其他
6、仪器线长:
标配:2.5米
其他
7、负载电阻:
电压型:RL≥1K
电流型:RL≤300Ω
8、使用环境温度:-20℃~+60℃
9、使用环境湿度:0~70%
10、产品功耗:350 mW(单独传感器与采集器连接)
接线方法
1、若配备本公司生产的采集器,直接使用传感器线将传感器与采集器上的相应接口相连即可。
2、若单独购买变送器,变送器配套线线序为:
线颜色 |
输出信号 |
||
通讯型 |
|||
红色 |
电源正 |
||
黑(绿)色 |
电源地 |
||
黄色 |
A+/TX |
||
蓝色 |
B-/RX |
结构尺寸
MODBUS-RTU通讯协议
1、协议说明:
客户购买单独传感器,且用RS485信号输出时,传感器才会遵循此协议
2、串口格式
数据位 8位
停止位 1位
校验位 无
波特率 9600 两次通信间隔至少1000ms以上
3、通讯格式
【1】写入设备地址
发送: 00 10 Adress CRC(5个字节)
返回: 00 10 CRC (4个字节)
说明: 1.读写地址命令的地址位必须是00。
2. Adress为1个字节,范围为1-255.
例如:发送00 10 01 BD C0
返回00 10 00 7C
【2】读取设备地址
发送: 00 20 CRC (4个字节)
返回: 00 20 Adress CRC (5个字节)
说明: Adress为1个字节,范围为1-255
例如: 发送 00 20 00 68
返回 00 20 01 A9 C0
【3】读取实时数据
发送:Adress 03 00 00 00 03 CRC
说明:如下图所示
代码 |
功能定义 |
备注 |
Adress |
站号(地址) |
|
03 |
功能码 |
|
00 00 |
起始地址 |
|
00 02 |
读取点数 |
|
CRC |
CRC校验码 |
前低后高 |
返回:Adress 03 04 XX XX ZZ ZZ CRC
说明:如下图所示
代码 |
功能定义 |
备注 |
Adress |
站号(地址) |
|
03 |
功能码 |
|
04 |
读单元字节 |
|
XX XX |
PM2.5数据 |
前高后低,十六进制 |
ZZ ZZ |
噪声数据 |
前高后低,十六进制 |
CRC |
CRC校验码 |
前低后高 |
计算CRC码的步骤:
1、预置16位寄存器为十六进制FFFF(即全为1)。称此寄存器为CRC寄存器;
2、把第一个8位数据与16位CRC寄存器的低位相异或,把结果放于CRC寄存器;
3、把寄存器的内容右移一位(朝低位),用0填补最高位,检查最低位;
4、如果最低位为0:重复第3步(再次移位)
如果最低位为1:CRC寄存器与多项式A001(1010 0000 0000 0001)进行异或;
5、重复步骤3和4,直到右移8次,这样整个8位数据全部进行了处理;
6、重复步骤2到步骤5,进行下一步8位数据的处理;
7、最后得到的CRC寄存器即为CRC码;
8、将CRC结果放入信息帧时,将高低位交换,低位在前。
RS485电路
使用方法
将传感器按接线方法中的说明接线,然后将传感器探头置于欲测位置,打开电源和采集仪开关,即可获取测量点粉尘。
安装方法
1、必须垂直安装;
2、远离人工气流如风扇,如当用于空气清新机时,风扇的前方和后方都不能安装,可任选外壳一侧安装,但外壳上要保留通风口以保证外部气流可以流进来;
3、注意安装时要避免粘性粒子如油类或柳絮等进入模块,当这种粒子粘在光学部件上将会产生故障;
4、当模块受潮湿将会影响它的正常功能,因此应避免受潮。
注意事项
1、请检查包装是否完好,并核对产品型号是否与选型一致;
2、切勿带电接线,接线完毕检查无误后方可通电;
3、传感器线长会影响产品输出信号,使用时不要随意改动产品出厂时已焊接好的元器件或导线,若有更改需求,请与厂商联系;
4、传感器属于精密器件,用户在使用时请不要自行拆卸、用尖锐物品或腐蚀性液体接触传感器表面,以免损坏产品;
5、请保存好检定证书和合格证,维修时随同产品一同返回。
故障排除
1、模拟输出时,显示仪表示值为0或不在量程以内。可能因接线问题导致采集仪无法正确获取信息。请检查接线是否正确、牢固,电源电压是否正常;
2、若不是上述原因,请与厂家联系。
选型表
选型表编号 |
供电 方式 |
输出 信号 |
说明 |
PM2.5 | PM2.5一体化传感器 | ||
5V- | 5V供电 | ||
12V- | 12V供电 | ||
24V- | 24V供电 | ||
W2 | RS485 | ||
例如:PM2.5-12V-W2: PM2.5一体化传感器,12V供电,RS485信号输出 |
联系我们
厦门欣仰邦科技有限公司
全国统一服务热线: 0592-3564822
销售客服:0592-3564822 17850532774
售后服务:0592-3564822
传 真:0592-3564822
邮编:361000
网址:Https://www.xmsiyb.com
地址:厦门市海沧区沧虹路219号

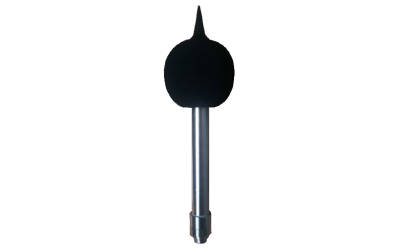

百叶箱,挂壁,立式噪声传感器
技术参数 测量参数:噪音 单 位:dB 频率范围:20Hz~12.5KHz 频率计权:A(计权) 精 度:5dB 分 辨 率:0.1dB 检测范围:30~130dB 输出信号:A:电压信号(0~2V,0~5V,0~10V三者选一)

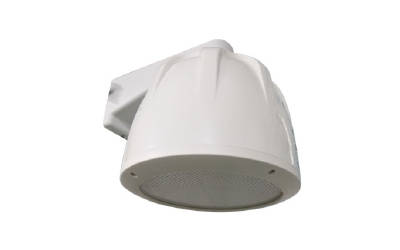

S-SGNW 气体/噪声传感器
