环境监测

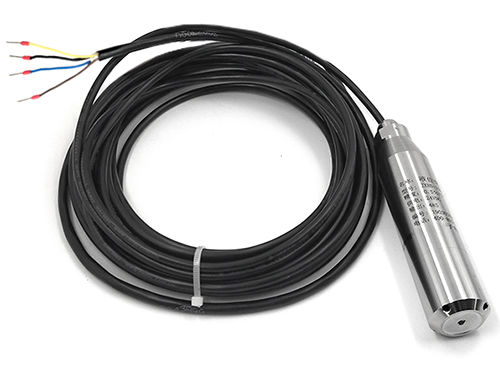

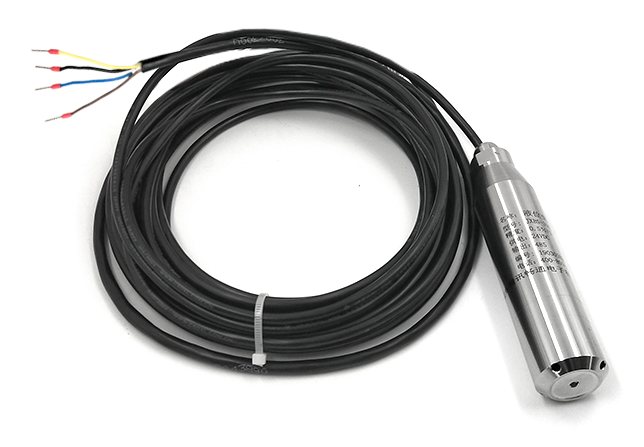

S-WLIT水位传感器RS485 modbus传感器投入式压力式

关键词:S-WLIT水位传感器RS485 modbus传感器,投入式,压力式
精度:0.5级(默认)/0.3级/0.1级
介质温度:0-70℃
输出信号:485
工作电压:9-24V DC
稳定性:±0.1% FS/年
不灵敏区:≤±1.0%Fs
量程范围:1~50米

产品简介

  S-WLIT液位变送器系列变送器主要由进口测压元件传感器、测量电路、过程连接件三部分组成。它能将测压元件感受到的压力信号参数转换为标准的液位信号。当S-WLIT传感器投入到被测液体中某一深度时,被测介质的压力引入到传感器的正压腔,通过线缆导气管将液面上的大气压Po与传感器的负压腔相连,以抵消传感器正面的Po,使传感器测得压力,通过测取压力,可以得到液位深度。本产品采用进口的扩散硅压力检测传感器,信号稳定,精度高。抗干扰、温度漂移小、稳定性高,具有很高的测量精度,是工业自动化领域理想的液位测量仪表。

主要参数

参数 技术指标
测量介质 水(H2O)或与接触材质兼容
探头类型 进口扩散硅
精度 0.5级(默认)/0.3级/0.1级
介质温度 0-70℃
输出信号 485
工作电压 9-24V DC
稳定性 ±0.1% FS/年
不灵敏区 ≤±1.0%Fs
量程范围 1~50米

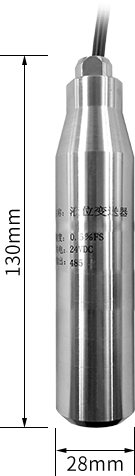

产品尺寸

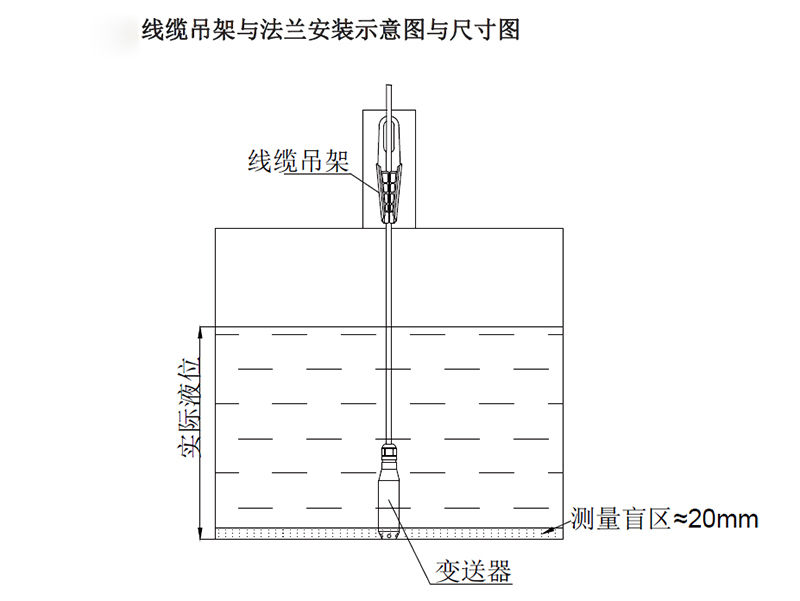

产品安装

通信协议

参数 内容
编码 8位二进制
数据位 8位
奇偶校验位
停止位 1位
错误校准 CRC冗长循环码
波特率 2400bps/4800bps/9600bps可设,出厂默认为9600bps

数据帧格式定义

采用Modbus-RTU通讯规约,格式如下:
初始结构≥4字节的时间
地址码=1字节
功能码=1字节
数据区=N字节
错误校验=16位CRC码
结束结构≥4字节的时间
地址码:为变送器的功能指示,本变送器只用到功能码 0x03(读取寄存器数据)。
数据区:数据区是具体地址,在通讯网络中是唯一的(出厂默认0x01)。
功能码:主机所发指令通讯数据,注意16bits数据高字节在前!
CRC码:二字节的校验码。
问询帧

地址码 功能码 寄存器
起始地址
寄存器
长度
校验码
低位
校验码
高位
1字节 1字节 2字节 2字节 1字节 1字节

       应答帧

地址码 功能码 有效
字节数
第一
数据区
第二
数据区
第N
数据区
1字节 1字节 1字节 2字节 2字节 2字节

寄存器地址

寄存器地址 PLC组态地址 内容 操作
0000H 40001 液位值(0.01米) 只读
0100H 40101 设备地址(0-252) 读写
0101H 40102 波特率(2400/4800/9600) 读写

通讯协议示例以及解释

读取设备地址0x01的液位值:
问询帧

地址码 功能码 起始地址 数据长度 校验码低位 校验码高位
0x01 0x03 0x00,0x00 0x00,0x01 0x84 0x0A

应答帧(假设读到的液位是2.09米)

地址码 功能码 有效字节数 TVOC值 校验码
低位
校验码
高位
0x01 0x03 0x02 0x00
0xD1
0x78 0x18

        00D1 H(十六进制)=209=>液位值=2.09米
