地质灾害监测预警应用方案

一、项目背景与行业痛点

滑坡、崩塌、泥石流、地面塌陷以及工程边坡失稳等地质灾害具有隐蔽性、突发性、渐进演化与临灾加速并存的特点。部分灾害在发生前会经历裂缝扩展、坡体位移、地下水位升高、土体含水率增加、深部剪切变形或局部倾斜等渐进过程，也有部分灾害在强降雨、库水位变化、施工扰动、地震或短时间水力条件突变作用下快速发展，因此单纯依赖周期性人工巡查难以持续掌握风险演化状态。

传统地质灾害巡查主要依靠人工观察裂缝、坡面变形、落石、泉水变化及局部地貌异常，能够直接判断现场环境，但存在时间间隔长、夜间及恶劣天气覆盖不足、山区高风险区域人员难以到达以及观测结果不连续等问题。对于重要地质灾害隐患点，需要将人工巡查与自动化地质灾害监测预警系统结合，形成长期连续观测、趋势分析和现场核查相互支撑的监测体系。

地质灾害风险通常不是由单一因素决定。例如滑坡可能同时受到降雨入渗、地下水位升高、坡体含水量变化、软弱结构面强度下降和坡体位移发展的共同影响；泥石流需要综合色物源、沟道条件、降雨强度及前期累计降雨；崩塌可能表现为裂缝扩展、危岩倾斜、局部位移加速和岩体结构变化。因此，仅设置一个位移点或一个雨量计通常难以完整解释风险演化过程。

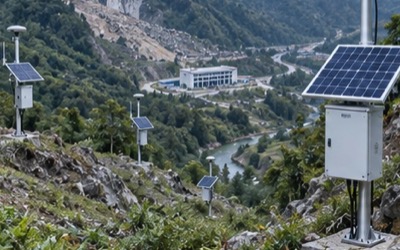

S-CGGDPS01地质灾害监测预警系统围绕地质灾害风险链布设监测单元，可根据项目配置表面位移、深部位移、裂缝、地下水位、土壤含水率、降雨量及视频等监测要素，通过综合在线采集、通信传输和平台分析形成地质灾害动态监测数据。:chatgpt-content-reference{index="1"}

地质灾害监测工程的真正难点并不是安装更多传感器，而是保证监测对象、测点位置、稳定基准、监测方向、采样频率、预警阈值和应急响应逻辑与具体灾害机理相匹配。

实际工程中常见以下问题：

没有先分析滑动方向和变形分区，直接平均布置GNSS监测点。

GNSS基准点自身位于潜在变形区，导致所有位移结果失去稳定参考。

裂缝传感器监测的是非主控裂缝，数据变化与整体坡体稳定性关系有限。

深部位移孔未穿过潜在滑动面，无法识别真正剪切变形深度。

地下水位与降雨未同步监测，难以解释位移变化的水力诱因。

只设置累计雨量阈值，忽略短历时强降雨和前期土体含水状态。

位移达到固定数值才报警，未关注位移速率和加速度变化。

坡体长期存在缓慢蠕变，却使用短期统一阈值产生大量无效报警。

设备异常、基准点异常、施工扰动与真实地质变形没有区分。

预警阈值直接照搬其他地区或其他滑坡项目。

平台主管只显示监测曲线，没有建立告警确认和现场核查流程。

因此，本方案采用：

地质调查与勘察 → 灾害机理分析 → 风险单元划分 → 监测剖面设计 → 表面位移/深部位移/裂缝/倾斜 → 地下水位/土壤含水率/降雨 → 视频与现场状态 → 数据采集 → 4G/有线/短消息/卫星通信 → SIYB®地质灾害监测预警平台 → 基线分析 → 变化速率分析 → 多参数关联 → 分级预警 → 现场复核 → 专业研判 → 应急处置

构建完整的地质灾害监测预警技术体系。

二、建设目标与监测目标

1. 建设目标

建设集地质灾害综合在线感知、综合在线采集、远程传输、趋势分析、风险识别、分级预警和运行维护于一体的地质灾害监测预警系统，对滑坡、崩塌、泥石流及工程边坡等对象进行长期动态观测。

系统以灾害形成机理为基础选择监测参数，不以单一传感器替代专业地质判断，通过表面变形、内部变形、水文环境、降雨诱因和现场影像构建多源信息体系。

2. 监测目标

掌握坡体表面三维位移变化。

掌握重点部位裂缝张开、闭合及错动趋势。

识别深部不同深度位置的水平变形。

分析潜在滑动面位置及深部剪切集中区。

监测地下水位及孔隙水环境变化。

监测土体含水状态及降雨入渗响应。

获取降雨强度、过程雨量和累计雨量。

监测危岩体、挡墙、构筑物或关键部位倾斜变化。

通过视频辅助核查坡面落石、塌方、裂缝及现场施工活动。

建立不同监测点长期正常变化基线。

识别变形速度和加速度异常。

分析降雨—地下水—含水率—位移之间的时间响应关系。

识别局部异常向整体坡体变形发展的趋势。

形成蓝、黄、橙、红或项目规定的分级风险提示体系。

为人员巡查、交通管制、设备停运、人员转移和应急处置提供数据依据。

最终系统应能够回答：

哪里正在变形 → 向什么方向移动 → 累计位移是多少 → 当前速度是否加快 → 深部哪个位置开始发生剪切 → 裂缝是否持续扩展 → 最近降雨是否已经引起地下水响应 → 水位变化后多久出现位移变化 → 当前异常是局部测点问题还是多个参数共同变化 → 风险是否正在升级 → 是否需要立即现场核查或启动应急措施。

三、需求分析

1. 必须先明确灾害类型

滑坡、崩塌、泥石流、地面塌陷和工程边坡的破坏模式不同，监测参数和布点逻辑不能采用完全相同配置。

2. 监测设计必须建立在勘察成果之上

监测布点应结合地形地貌、地层岩性、结构面、滑体范围、潜在滑动面、水文地质条件、历史变形迹象及威胁对象确定。

3. GNSS监测点必须反映真实变形分区

表面位移点应优先布设于主滑方向、前缘、中部、后缘以及可能存在差异变形的区域，而不是简单等距布点。

4. 基准点必须位于稳定区域

GNSS、全站仪等位移监测均依赖稳定基准。基准点稳定性应通过地质条件和长期观测确认。

5. 裂缝监测必须区分裂缝性质

监测对象宜优先选择具有控制意义的后缘拉张裂缝、剪切裂缝、构筑物结构裂缝或持续发展的特征裂缝。

6. 深部位移孔应穿过预判滑动带

如果测斜孔终孔深度不足或全部位于滑体内部，即使获得完整数据，也可能无法识别滑体与稳定基岩之间的相对变形。

7. 地下水是滑坡监测的重要变量

降雨进入坡体后，地下水位和孔隙水状态可能滞后于降雨变化，因此降雨和地下水应采用统一时间轴分析。

8. 土壤含水率适用于降雨入渗监测

浅层土体含水变化能够反映降雨入渗和土体湿润过程，但不能直接等同于深部孔隙水压力或边坡稳定系数。

9. 泥石流不能仅依靠雨量判断

泥石流风险还与沟谷物源、坡度、沟道结构、前期含水状态和历史灾害特征有关，降雨阈值应与现场地质背景结合。

10. 采样频率应随风险等级动态调整

稳定阶段可采用常规监测周期；强降雨、施工扰动或数据出现加速趋势后，可缩短采样周期，提高异常过程分辨能力。

11. 位移量和位移速度必须同时分析

长期累积位移较大的慢速滑坡未必处于临灾状态，而短时间内位移速度明显加快可能更值得关注。

12. 阈值必须项目化

预警阈值应结合勘察结论、历史数据、风险等级、威胁对象和已有灾害事件进行建立，不能将某一项目数值直接复制到另一隐患点。

13. 自动告警不等同于灾害预报

监测系统产生的是基于观测数据和规则的异常提示，最终风险判断应结合现场巡查、宏观变形、地质条件和专业技术人员研判。

14. 高风险区域需要考虑通信冗余

山区公网覆盖不稳定项目可根据风险等级配置蜂窝、有线、短消息或卫星等通信链路。

15. 设备健康状态应独立管理

传感器掉线、电压异常、GNSS卫星状态异常、设备倾倒等情况不应直接被解释为地质变形。

四、总体解决方案

S-CGGDPS01地质灾害监测预警系统采用“风险调查—多要素综合在线监测—远程通信—多参数分析—分级预警—现场核查”的总体技术路线。

系统根据不同地质灾害类型建立监测剖面和监测单元。在滑坡项目中可由GNSS表面位移、裂缝、深部水平位移、地下水位、土壤含水率、雨量和视频构成综合在线监测网络；在危岩崩塌项目中重点配置裂缝、倾斜、位移、振动及视频；在泥石流项目中重点配置降雨、土壤含水状态、沟道状态和必要的视频或其他专项监测。

现场监测设备形成带统一时间戳的观测数据，经数据采集终端实时传输至SIYB®监测预警平台。平台按照单点、监测剖面、灾害体和区域多个层次进行分析，结合历史基线、累计变化、变化速率、加速度、诱发因素和多参数相关性进行风险识别。

总体技术链路为：

隐患点调查 → 灾害边界及变形分区 → 稳定基准 → GNSS表面位移 → 裂缝/倾斜 → 深部水平位移 → 地下水位 → 土壤含水率 → 雨量 → 视频 → 数据采集终端 → 蜂窝/有线/短消息/卫星通信 → SIYB®平台 → 时序分析 → 空间分析 → 多参数关联 → 分级预警 → 告警确认 → 现场复核 → 专业研判 → 应急处置。

五、系统架构设计

1. 地质风险对象层

包括滑坡体、危岩体、崩塌体、泥石流沟、工程边坡、库岸边坡、尾矿库边坡及其他需要长期安全监测的地质体。

2. 表面变形感知层

通过GNSS、裂缝、倾斜等设备监测地表和结构关键部位的变形。

3. 深部变形感知层

通过深部水平位移等监测手段识别不同深度的侧向变形和剪切集中区。

4. 水文环境感知层

通过地下水位、土壤含水率等设备监测坡体内部水文条件。

5. 诱发因素监测层

以降雨量和项目需要的环境参数反映地质灾害外部触发条件。

6. 现场辅助核查层

通过视频监控获取坡面、道路、危岩、沟道和工程施工状态，为监测异常提供现场证据。

7. 数据采集层

采集不同类型传感器观测值，同时记录时间、设备状态、供电和通信质量。

8. 通信传输层

根据现场条件采用有线网络、蜂窝网络、短消息或卫星通信。

9. 平台分析层

完成实时数据、历史趋势、空间位置、变化速率、多参数分析和风险等级管理。

10. 告警处置层

完成告警产生、通知、确认、现场核查、专业研判和处置记录。

六、监测内容与监测方法

1. GNSS表面位移

在坡体关键变形区建立GNSS监测点，与稳定区域基准站形成空间坐标变化序列，连续计算东西、南北、高程及三维综合色位移。

2. 裂缝变化

在具有控制意义的裂缝两侧建立测量基准，连续监测裂缝张开、闭合或错动变化。

3. 深部水平位移

通过测斜孔监测不同深度侧向位移，识别剪切集中深度及潜在滑动带。

4. 倾斜变化

对危岩、挡墙、支护结构或局部坡体监测倾角变化，用于识别缓慢倾覆和姿态异常。

5. 地下水位

通过监测孔获取地下水位变化，分析坡体水文环境和降雨入渗响应。

6. 土壤含水率

在不同深度或典型土层布设土壤水分监测点，记录浅层入渗和土体含水状态变化。

7. 降雨量

记录分钟、小时、过程和累计降雨，为降雨诱发滑坡和泥石流分析提供外部驱动数据。

8. 视频监控

用于辅助观察坡面落石、裂缝、地表塌陷、泥石流沟、施工活动和道路状态。

9. 工程结构监测

交通、水利和工程边坡项目可根据实际需要扩展锚杆锚索、土压力、支护结构内力等工程参数。

七、技术原理与算法模型

1. 三维位移

监测点相对于初始坐标的三维位移可表示为：

D = √[(X-X₀)² + (Y-Y₀)² + (Z-Z₀)²]

除总位移外，还应分别保存水平和垂向分量，因为不同方向变化具有不同地质意义。

2. 位移速率

V = [D(t₂) - D(t₁)] / (t₂-t₁)

位移速率相比单纯累计位移更适合识别变形是否正在加快。

3. 位移加速度

A = [V(t₂) - V(t₁)] / (t₂-t₁)

连续正加速度可能表明变形进入加速阶段，但必须结合测量质量和其他监测参数判断。

4. 裂缝变化速率

V_crack = [W(t₂) - W(t₁)] / Δt

用于区分稳定裂缝、缓慢发展裂缝和短时间快速扩展裂缝。

5. 深部累计位移

深部测斜数据可沿孔深积分或按照具体设备输出形成不同深度累计位移曲线：

D(z,t) = f(θ(z,t), Δz)

曲线中局部位移梯度明显集中位置可作为潜在剪切带分析依据。

6. 地下水位变化

ΔH = H(t) - H_baseline

地下水位持续升高本身不是滑坡必然发生条件，应与位移、含水率和降雨共同分析。

7. 前期累计降雨

一定时间窗口内累计雨量：

R_n = ΣR_i

可分别建立1小时、3小时、6小时、24小时及多日前期累计降雨指标，具体时间窗口由项目历史数据确定。

8. 有效前期降雨

可采用具有衰减权重的前期降雨模型：

R_e = ΣkⁱR_i

其中k为项目标定的衰减系数，用于综合色前期降雨对坡体湿润状态的持续影响。

9. 降雨—地下水滞后

τ_rw = t_{groundwater response} - t_rainfall

长期统计不同雨型下的地下水响应滞后，有助于建立本站水文响应特征。

10. 地下水—变形滞后

τ_wd = t_{displacement response} - t_{groundwater rise}

能够帮助判断坡体变形是否与地下水变化存在稳定时间关系。

11. 土壤含水率变化率

V_θ = [θ(t₂) - θ(t₁)] / Δt

适合监测降雨初期坡体快速湿润过程。

12. 反速度辅助分析

对于部分持续加速变形过程，可观察：

1 / V(t)

随时间的变化趋势。反速度方法可作为特定变形阶段的辅助分析工具，但不能脱离滑坡机理、观测质量和现场情况单独用于确定失稳时间。

13. 多参数风险模型

Risk = f(D, V, A, Crack, DeepDisplacement, Groundwater, SoilMoisture, Rainfall, FieldCondition)

实际权重和规则应依据项目勘察成果、历史灾情和长期监测数据建立，不宜采用跨项目统一固定权重。

14. 空间协同变形

当多个相邻GNSS点沿相近方向同步产生变化，且深部位移或裂缝监测出现对应趋势时，其工程意义通常高于单点孤立异常。

八、系统功能设计

支持滑坡综合在线监测。

支持崩塌及危岩体监测。

支持泥石流风险监测。

支持工程边坡在线监测。

支持GNSS表面三维位移监测。

支持裂缝在线监测。

支持深部水平位移监测。

支持倾斜状态监测扩展。

支持地下水位监测。

支持土壤含水率监测。

支持降雨量在线监测。

支持视频监控接入。

支持多监测点集中管理。

支持实时数据显示。

支持累计变化量分析。

支持变化速率分析。

支持多时间尺度统计。

支持多个参数统一时间轴分析。

支持分级阈值预警。

支持变化速率预警。

支持多参数关联预警。

支持设备在线状态监测。

支持供电状态监测。

支持通信质量管理。

支持告警确认与处置记录。

支持B/S架构PC端和移动端访问。

支持项目数据、图表及阶段性报告导出。

九、硬件组成与配置方案

1. GNSS位移监测站

用于滑坡和大型边坡表面三维位移监测，根据坡体变形分区设置基准点和监测点。

2. 裂缝监测设备

用于后缘裂缝、危岩裂缝及构筑物关键裂缝连续监测。

3. 深部水平位移监测设备

用于识别滑体内部不同深度变形及潜在滑动带。

4. 倾斜传感设备

用于危岩、支护结构、挡墙及局部地质体姿态变化监测。

5. 地下水位监测设备

用于监测孔地下水位连续变化。

6. 土壤含水率传感器

用于不同土层水分变化及降雨入渗分析。

7. 自动雨量监测站

获取降雨强度、小时雨量、过程雨量及累计降雨数据。

8. 视频监控设备

安装于安全且具有视野代表性的区域，用于异常事件现场复核。

9. 数据采集终端

负责各类传感器的数据采集、状态读取和统一时间管理。

10. 无线通信单元

按照项目现场条件采用蜂窝网络、短消息或卫星通信方式。

11. 有线通信设备

在基础设施条件较好的工程边坡或水利交通项目中可采用有线网络。

12. 太阳能供电系统

山区无市电点位根据监测设备功耗及当地太阳资源进行光伏组件、电池和控制设备配置。

13. 防雷与浪涌保护

户外监测设备应根据雷电环境、供电和信号线路配置接地与浪涌保护。

14. 声光报警设备

对涉及道路、施工人员或居民聚集区的项目，可根据应急预案配置现场声光警报。

15. SIYB®地质灾害监测预警平台

用于隐患点管理、实时数据、趋势分析、空间位置、设备状态、预警及处置记录管理。

十、核心设备参数

1. S-CGGDPS01已确认系统级参数

系统型号：S-CGGDPS01。

产品类别：地质灾害监测预警综合系统。

监测对象：滑坡、崩塌、泥石流及工程边坡等。

监测要素：表面位移、深部位移、裂缝、地下水位、土壤含水、雨量、视频，可按项目配置。

通信链路：有线网络、蜂窝网络、短消息或卫星链路，根据现场条件配置。

平台架构：B/S架构。

访问终端：支持PC与移动端。

预警方式：阈值、变化速率及多参数关联规则。

2. GNSS设备参数边界

当前系统说明书没有给出GNSS平面精度、高程精度、采样周期、频段和基线长度等具体数据。正式项目应采用最终GNSS设备正式技术资料，不应直接移植其他型号参数。

3. 裂缝传感器参数边界

当前资料没有给出裂缝量程、分辨率和精度，应根据预计裂缝宽度、变形速度和安装结构选择设备。

4. 深部位移参数边界

当前资料没有给出测斜量程、测量精度、测孔深度及测点间距，应依据钻孔深度和潜在滑动面确定。

5. 地下水位参数边界

量程应根据监测孔深、地下水埋深和季节变化确定；当前S-CGGDPS01系统资料未规定固定数值。

6. 土壤含水率参数边界

应根据土壤类型、安装深度和项目分析目的选择传感器，正式参数以选型设备资料为准。

7. 雨量设备参数边界

当前说明书确认雨量属于系统监测要素，但没有给出量程、分辨率和准确度，因此招标文件应引用最终雨量设备技术参数。

8. 供电参数边界

太阳能组件和电池容量应根据各测点总功耗、采集周期、通信方式、当地太阳辐射和连续阴雨设计目标进行计算。

9. 设备检测要求

用于自然资源地质灾害自动化监测项目时，监测设备性能和检测宜结合现行地质灾害监测预警设备相关行业标准以及项目主管部门要求确定。

十一、软件平台与数据展示

SIYB®地质灾害监测预警平台按照“项目—隐患点—监测站—监测点—传感器”的层级管理监测资产。

1. GIS隐患点地图

显示不同滑坡、崩塌、泥石流和工程边坡的位置、风险状态、监测设备及当前预警等级。

2. 隐患点综合页面

显示地质灾害类型、威胁对象、监测设备、最新监测值、设备状态和当前告警信息。

3. GNSS位移页面

分别展示东西、南北、高程和三维累计位移，并显示水平位移方向。

4. 深部位移剖面

展示不同深度水平位移曲线和随时间演化结果，用于分析变形集中深度。

5. 裂缝趋势页面

展示裂缝宽度、累计变化及裂缝变化速率。

6. 降雨—地下水—位移联合页面

将降雨、地下水位、土壤含水率和位移数据放置在统一时间轴，以分析诱发因素和变形响应。

7. 视频页面

异常发生后可快速查看对应隐患点现场画面。

8. 告警中心

显示告警级别、触发参数、触发时间、持续时间、确认人员和处置状态。

9. 设备状态页面

显示在线状态、供电状态、通信质量及数据完整情况。

10. 运维管理页面

记录设备安装、现场检查、基准复测、传感器维护、阈值调整和故障处理信息。

十二、数据分析与智能应用

1. 长期变形基线分析

根据不同季节和水文周期建立每个监测点正常位移范围和长期变形趋势。

2. 变形阶段识别

通过累计位移、速度和加速度综合色判断坡体是否处于相对稳定、匀速蠕变或加速变化阶段。

3. 空间变形场分析

比较多个GNSS监测点位移方向和幅度，识别整体滑移、局部变形及不同变形分区。

4. 深浅层变形联合分析

将GNSS表面位移和深部测斜数据组合，判断变形主要集中于表层还是已经发展到深部滑动带。

5. 降雨响应分析

分析不同降雨强度和累计雨量条件下地下水、土壤含水率及位移响应。

6. 临界雨量持续修正

长期积累本隐患点“降雨—响应—是否发生明显变形”数据后，可逐步修正项目降雨预警阈值。

7. 地下水敏感性分析

统计不同地下水位条件下位移速度差异，识别坡体对地下水变化的敏感程度。

8. 裂缝协同分析

当后缘裂缝扩展与GNSS位移方向、深部变形同步时，可提高异常事件可信度。

9. 单点异常识别

某一监测点突然发生跳变，而周边监测点和诱发因素没有相应变化时，应优先排查设备、基础或施工扰动。

10. 多点协同异常分析

多个监测点按照空间关系依次出现持续变化时，可结合地质结构识别整体变形发展。

11. 施工扰动识别

公路、矿山、基坑和治理工程施工期间，应将开挖、爆破、降水和支护施工时间与监测曲线统一分析。

12. 动态风险画像

平台可将位移、水文、降雨、设备状态和现场核查综合形成单隐患点动态风险状态，为巡查优先级提供依据。

十三、预警机制与决策支撑

地质灾害监测预警应采用“单指标阈值＋变化速率＋加速度＋诱发因素＋空间协同＋现场核查”的多层次预警机制。

1. 位移累计量预警

当监测点累计变形达到项目设定控制值时形成相应等级提示。

2. 位移速率预警

对于缓慢滑坡，位移速率持续升高通常比单纯累计量更值得关注。

3. 加速度预警

连续出现正加速度且多个监测点表现一致时，可提升风险关注等级。

4. 裂缝变化预警

裂缝持续快速扩展、错动或多个裂缝同步变化时形成预警。

5. 深部变形预警

测斜剖面出现新的剪切集中区或原有滑动带变形速度明显增加时，应提高风险等级。

6. 降雨预警

采用小时雨量、短历时累计雨量及前期累计降雨组合判断降雨风险。

7. 地下水预警

地下水位快速抬升并接近项目历史敏感区间时，可与降雨和位移共同触发关注。

8. 多参数联合预警

当降雨增加、地下水上升、裂缝扩展和位移加速形成合理物理链条时，其风险等级应高于单一指标孤立异常。

9. 空间协同预警

后缘、中部和前缘多个监测点按照相同滑动方向同时加速，可作为整体坡体活动的重要风险信息。

10. 分级处置原则

低级别异常主要用于数据复核和加强观察；风险进一步升高时应增加现场巡查、提高监测频率并开展专业研判；达到项目应急条件时，根据地方地质灾害防治方案和应急预案采取道路管制、危险区人员撤离或其他应急措施。

11. 告警闭环

系统应建立：

自动识别异常 → 告警生成 → 告警通知 → 数据核查 → 设备状态核查 → 视频复核 → 现场巡查 → 专业研判 → 处置措施 → 复测确认 → 告警关闭

的完整过程。

12. 预警边界

平台自动告警属于风险提示和专业研判辅助信息，不应将单一传感器报警直接表述为已经发生或必然发生地质灾害。

十四、项目实施方案

1. 资料收集

收集地质勘察、地形、水文地质、历史灾害、治理工程、遥感、降雨和威胁对象资料。

2. 现场地质调查

查明灾害范围、边界、裂缝、鼓胀、剪切出口、危岩结构、泥石流物源及现场已有变形迹象。

3. 建立灾害机理模型

分析潜在破坏模式、滑动方向、主控结构、诱发因素和可能失稳区域。

4. 监测分区设计

按照稳定区、后缘变形区、中部滑体、前缘及重点威胁区设置监测单元。

5. 基准点选址

在地质稳定、视野或卫星观测条件良好并便于长期维护的位置设置基准。

6. GNSS监测点布设

沿主滑方向和不同变形区布设，并记录基础结构、初始坐标和安装照片。

7. 裂缝测点布设

选取具有代表性的主裂缝安装传感器，并明确测量方向和初始值。

8. 深部监测孔设计

依据勘察推定滑动面确定钻孔深度，使监测孔穿过潜在滑动带并进入稳定层。

9. 地下水监测孔设计

根据水文地质条件确定孔位和监测深度。

10. 土壤含水率布设

在典型入渗区和重点土层设置不同深度测点。

11. 雨量站布设

选择无遮蔽、避免明显风场和建筑物影响并能够代表隐患点降雨的位置。

12. 视频监控布设

保证重点变形区、道路或沟道具有足够视野，同时避开潜在直接冲毁位置。

13. 通信调查

现场测试公网、有线和其他通信条件，根据风险等级选择通信方案。

14. 能源设计

统计所有传感器、终端和通信设备功耗，根据当地太阳资源和连续运行要求完成电源配置。

15. 防雷接地设计

对户外支架、电源及信号线路进行浪涌和接地设计。

16. 设备安装

记录设备坐标、方向、基础结构、传感器编号、安装日期和初始读数。

17. 时间同步

保证GNSS、采集终端、雨量设备、视频及平台具有统一时间。

18. 初始基线采集

设备投入正式预警前应获得稳定期数据，建立初始监测基线。

19. 阈值初始设定

综合色勘察成果、历史变形、专家意见及主管部门要求设置初始预警规则。

20. 试运行与优化

通过一定周期数据判断噪声水平、日周期、温度影响、正常蠕变和设备状态，并优化预警规则。

21. 工程验收

验收内容宜包括地质依据、布点、基准稳定性、设备安装、通信、数据质量、预警规则、平台功能、现场告警、运维资料和应急流程。

十五、运维服务保障

1. GNSS设备检查

检查基础、天线、支杆、防护和卫星观测状态，重点核查基准点自身稳定性。

2. 裂缝传感器维护

检查锚固点、机械结构和量程余量，避免传感器结构松动形成假变形。

3. 深部监测系统检查

关注孔口保护、测管状态及异常变形导致的设备损坏风险。

4. 地下水监测维护

检查孔口、传感器位置及水位数据连续性。

5. 雨量设备维护

定期清理集雨口、落叶、泥沙和昆虫，并检查设备水平状态。

6. 土壤水分设备维护

检查线缆、埋设区域及施工扰动情况。

7. 视频设备维护

清理镜头，检查视角是否被植被和新建构筑物遮挡。

8. 太阳能系统维护

检查光伏板清洁、固定、电池和充电状态。

9. 防雷检查

雷雨季前检查接地和浪涌保护设施。

10. 数据质量巡检

定期分析数据突跳、长时间固定值、基线漂移及多参数不一致情况。

11. 阈值复核

根据新增监测数据、雨季响应、现场变形和实际灾情持续优化预警阈值。

12. 特殊时期巡查

汛期、连续强降雨、地震、施工爆破及监测数据异常后应根据项目风险等级增加现场检查频率。

十六、项目优势与方案价值

S-CGGDPS01采用模块化地质灾害监测结构，可根据滑坡、崩塌、泥石流和工程边坡不同风险模式组合监测要素，而不是固定配置一套相同传感器。

表面位移、深部位移、裂缝、地下水位、土壤含水率和降雨等多源数据统一分析，可以由“发现某一个参数异常”进一步提升为“识别灾害风险链是否正在形成”。

GNSS和裂缝监测反映地表变形，深部位移反映滑体内部变形，地下水和土壤水分反映坡体水文条件，降雨反映外部诱发因素，不同层次数据共同提高风险研判的信息完整度。

系统支持有线、蜂窝、短消息和卫星通信，可根据山区隐患点和工程监测现场条件进行链路配置。

B/S平台主管支持PC和移动端访问，使自然资源、设计、施工、运维和应急管理人员能够共享统一监测数据。

分级阈值、变化速率和多参数关联规则可以随着项目长期运行持续优化，使预警体系从静态固定阈值逐步转向具有隐患点自身特征的动态风险识别。

最终形成：

专业调查 → 灾害机理 → 监测布点 → 多参数感知 → 实时采集 → 远程传输 → 趋势识别 → 空间协同分析 → 分级预警 → 现场核查 → 专业研判 → 应急处置

的地质灾害综合在线监测预警技术体系。

十七、应用场景

1. 山区滑坡监测

用于居民点、学校、道路和基础设施周边滑坡隐患长期自动化监测。

2. 危岩崩塌监测

通过裂缝、倾斜和位移监测危岩体长期变形。

3. 泥石流沟监测

结合降雨、含水状态、现场视频及项目专项设备开展泥石流风险监测。

4. 公路高边坡

用于山区公路、互通、路堑和路基边坡安全监测。

5. 铁路沿线边坡

用于铁路路堑、山体及重要交通设施周边地质风险监测。

6. 隧道洞口边坡

监测洞口仰坡、边坡及危岩体变形。

7. 水库库岸滑坡

将库水变化、地下水及坡体变形结合开展库岸风险监测。

8. 大坝及堤防周边地质体

用于水利设施周边边坡和地质体变形监测。

9. 尾矿库周边

用于边坡、库岸和沟谷泥石流等地质风险监测。

10. 矿山边坡

适用于露天矿边坡、排土场及矿区地质灾害风险监测。

11. 城镇建设区

用于切坡建房、山区城市建设区及重要建筑物周边地质灾害隐患监测。

12. 地质灾害治理工程

通过治理前后长期监测评价工程治理效果和剩余变形。

十八、效益分析

自动化连续监测可以补充传统人工计划在夜间、暴雨和偏远山区存在的时间空白。

连续位移数据能够记录缓慢蠕变、加速变形和稳定恢复全过程。

深部与表面变形联合能够提高滑动带和整体变形判断能力。

雨量、地下水和含水率数据能够改善对降雨诱发机制的理解。

多监测点联网能够识别单点异常和整体空间协同变形之间的差异。

远程平台减少偏远、高风险隐患点频繁人工计划读取设备数据的需求。

设备状态监控能够更早发现失联、供电异常及传感器故障。

长期数据能够持续修正各隐患点自身预警阈值，降低简单统一阈值造成的频繁误报警。

告警、核查和处置全过程记录可为地质灾害风险管理和应急复盘提供可追溯的数据资料。

长期监测还可以为治理工程效果评价、风险区调整和后续工程设计提供连续观测依据。

十九、标准规范与政策依据

1. 《地质灾害防治条例》

地质灾害监测预警项目应遵循地质灾害预防为主、避让与治理相结合的总体原则。地质灾害隐患动态监测、监测网络建设、险情报告及应急处置应与地方地质灾害防治方案和应急预案衔接。

2. DZ/T 0221-2006《崩塌、滑坡、泥石流监测规范》

用于崩塌、滑坡和泥石流专业监测项目的监测内容、方法和工程技术设计，可作为综合在线监测方案的重要基础规范。

3. DZ/T 0460-2023《地质灾害自动化仪器监测预警规范》

对于自动化仪器监测、监测系统运行和预警设计，新建项目应结合该行业标准进行方案设计、建设和应用。

4. DZ/T 0439-2023《地质灾害监测预警设备检测技术要求》

地质灾害监测设备性能检验、设备选型和项目质量控制可结合该标准执行。

5. DZ/T 0442-2023《地质灾害监测预警数据库建设规范》

多隐患点平台、监测数据平台主管和数据库建设可结合该标准进行数据结构和管理设计。

6. GB/T 40112-2021《地质灾害危险性评估规范》

用于地质灾害危险性评估，并可作为项目风险对象、危险性和威胁范围分析的重要依据。

7. GB 50026-2020《工程测量标准》

涉及变形测量、基准控制和工程测量的项目应结合该标准执行。

8. 工程行业相关规范

公路、铁路、水利、矿山、尾矿库及建设工程边坡项目还应根据所属行业补充相应工程监测、安全管理和设计规范。

9. 地方监测预警技术要求

部分省、市已经制定地质灾害自动化监测、专群结合监测预警、站点运行及地质灾害气象风险预警地方标准。实际建设项目应同时执行项目所在地自然资源主管部门现行技术要求。

10. 标准应用边界

标准用于指导调查、监测设计、设备选型、平台建设、运行维护和项目验收，不等同于单套S-CGGDPS01系统已经取得相关标准认证。具体设备性能仍应以项目设备正式检测、出厂资料和技术协议为准。

• 《地质灾害防治条例》。
• DZ/T 0221-2006《崩塌、滑坡、泥石流监测规范》。
• DZ/T 0460-2023《地质灾害自动化仪器监测预警规范》。
• DZ/T 0439-2023《地质灾害监测预警设备检测技术要求》。
• DZ/T 0442-2023《地质灾害监测预警数据库建设规范》。
• GB/T 40112-2021《地质灾害危险性评估规范》。
• GB 50026-2020《工程测量标准》。
• 项目所在地现行地质灾害监测预警技术要求。
• 项目所属交通、水利、矿山、住建及其他行业技术规范。
• 项目地质勘察、稳定性评价、风险评估和治理工程设计资料。
• 《S-CGGDPS01地质灾害监测预警系统产品说明书》。
• 项目最终GNSS、裂缝、深部位移、地下水、雨量及通信设备正式技术资料。

二十、成功案例

以下内容为典型应用案例示例，用于说明S-CGGDPS01地质灾害监测预警系统的工程应用逻辑，不作为未经核实的实际项目业绩。正式投标业绩应以合同、验收文件及客户证明材料为准。

案例一：强降雨后滑坡位移逐步加速

某山区滑坡长期处于低速变形状态。连续强降雨发生后，土壤含水率首先升高，随后地下水位明显抬升，坡体中部和前缘GNSS监测点位移速率逐步增加。

平台通过降雨—地下水—位移时间关系识别风险链条，并提高现场巡查等级。

案例二：单个GNSS测点突跳

某滑坡监测点短时间出现明显坐标变化，但周围多个监测点、裂缝、地下水和降雨均无对应异常。

现场复核发现监测基础受到外部施工扰动，避免将单点数据直接解释为整体滑坡活动。

案例三：深部剪切带开始活动

某工程边坡表面位移变化不明显，但深部位移剖面在某一深度逐渐形成明显位移梯度。

后续表面位移开始增加，说明深部监测能够为内部变形识别提供补充信息。

案例四：后缘裂缝快速扩展

某滑坡后缘主裂缝长期缓慢变化，在连续降雨后裂缝宽度变化速率明显升高，同时GNSS监测点沿主滑方向产生协同位移。

多参数同步变化提高了风险异常判断的可信度。

案例五：地下水升高但未立即产生明显变形

某隐患点地下水位在降雨后迅速升高，但坡体位移保持稳定。

长期数据表明该坡体只有地下水达到更高水平并持续一定时间后才出现明显变形，因此项目逐步建立本站特定的水位—位移响应模型。

案例六：公路边坡施工扰动

某公路边坡施工开挖期间局部位移和裂缝发生变化。通过施工日志、监测时间序列和深部位移分析，识别变形与施工工序之间的时间关系，为后续施工节奏和支护调整提供依据。

案例七：危岩体缓慢倾覆

某道路上方危岩长期裂缝变化较小，但倾斜监测显示姿态持续发生单向变化。

平台将倾斜和裂缝趋势联合分析，并安排现场地质核查，避免只依据裂缝宽度判断危岩稳定状态。

案例八：泥石流沟强降雨风险

某泥石流沟在短历时强降雨期间，小时雨量和前期累计雨量均快速升高。

系统结合沟谷历史灾害条件、前期湿润程度及视频状态提高风险提示，并按照当地应急方案加强现场管控。

案例九：治理工程效果监测

某滑坡完成抗滑桩和排水治理后继续保留GNSS、地下水和裂缝监测。

长期数据表明地下水在雨季仍有明显变化，但坡体位移速率较治理前显著降低，为治理效果评价提供连续监测资料。

案例十：多隐患点区域集中管理

某山区多个滑坡和崩塌隐患点统一接入SIYB®监测预警平台。平台根据监测状态、降雨、异常等级和设备状态形成隐患点动态列表。

管理人员可优先对数据异常且风险链条较完整的点位开展现场核查，提高区域地质灾害巡查和运维资源配置效率。

二十一、参考文献

1. 《S-CGGDPS01 地质灾害监测预警系统产品说明书》，V1.0，2026年9月。
2. 《地质灾害防治条例》。
3. DZ/T 0221-2006《崩塌、滑坡、泥石流监测规范》。
4. DZ/T 0460-2023《地质灾害自动化仪器监测预警规范》。
5. DZ/T 0439-2023《地质灾害监测预警设备检测技术要求》。
6. DZ/T 0442-2023《地质灾害监测预警数据库建设规范》。
7. GB/T 40112-2021《地质灾害危险性评估规范》。
8. GB 50026-2020《工程测量标准》。
9. 项目所在地地质灾害防治规划、年度防治方案和应急预案。
10. 项目地质灾害勘察报告、水文地质资料和稳定性分析成果。
11. 项目治理工程设计、施工及监测资料。
12. 项目最终GNSS、裂缝、深部位移、地下水位、土壤含水率、雨量和视频设备技术资料。
13. 项目长期监测基线、现场巡查、预警处置及工程验收资料。

S-CGGDPS01地质灾害监测预警系统适用于山区滑坡、危岩崩塌、泥石流沟、公路铁路高边坡、水库库岸、矿山、尾矿库、城镇建设区及重要基础设施周边地质灾害风险综合在线监测。

地质灾害监测预警的核心不是简单判断某一个位移值是否超过阈值，而是通过“灾害机理—空间变形—深部变形—地下水—降雨—裂缝—现场状态”建立具有物理意义的风险证据链。

最终形成“地质调查与风险识别—监测剖面设计—GNSS表面位移—裂缝与倾斜—深部水平位移—地下水位—土壤含水率—降雨—视频—实时通信—SIYB®预警平台—趋势与加速度分析—多参数关联—分级告警—现场复核—专业研判—应急处置”的完整地质灾害监测预警应用方案。
