雪密度在线监测方案

方案介绍

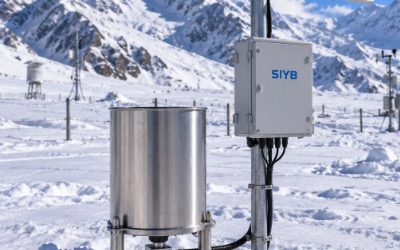

雪密度在线监测方案面向高寒流域、气象与冰冻圈观测站、雪崩科研区、山区公路铁路、滑雪场、高山景区及积雪水文研究等应用场景，通过定截面积承重桶、高精度称重传感器、桶内雪面高度传感器、数据采集终端及远程监测平台，对积雪质量、有效雪层高度和体积密度进行连续在线监测。

系统采用承重桶称重法。积雪自然进入具有已知截面积的承重桶，在桶内形成具有代表性的积雪雪柱，由称重传感器持续测量桶体及桶内积雪总质量。系统完成空桶去皮后得到积雪净质量，同时通过超声波或ToF雪面高度模块测量桶内积雪有效高度，从而计算积雪有效体积，并根据质量与体积关系实时计算雪密度。

相比传统人工开挖雪坑、取样、称重和体积测量方式，本方案可以减少重复人工取样，在整个雪季形成连续的雪密度时间序列，记录新雪沉积、自然压实、风致压实、湿雪增密及融雪阶段的密度变化过程。

系统还可与超声波雪深、雪温、雪层液态含水率、雪水当量、降雪量、气温、湿度、风速风向和辐射等设备组合，构建综合积雪监测站，为积雪水资源评价、融雪径流分析、雪崩研究及寒区工程管理提供连续基础数据。

监测目标

连续在线监测积雪体积密度。
实时测量承重桶内积雪净质量。
连续监测桶内有效积雪高度。
记录雪密度随时间的变化过程。
识别新雪低密度阶段。
监测自然压实造成的密度增长。
分析风致压实及积雪再分配过程。
识别湿雪增密及融雪阶段变化。
计算小时、日及雪季密度变化率。
统计雪季最大、最小和平均雪密度。
结合雪深数据分析积雪质量及水资源变化。
为雪水当量估算提供雪密度基础参数。
为雪崩研究提供新雪、压实和湿雪状态参数。
为人工雪坑观测提供连续自动化补充。
为其他介电、雷达等雪密度传感器提供对照和标定数据。
构建多年连续积雪密度观测数据库。

需求分析

雪密度是描述积雪物理状态的重要参数。同样的雪深条件下，新降松散雪、风吹压实雪、老雪和湿雪的密度差异可能较大，因此仅监测雪深不能准确反映积雪实际质量和水量。

传统雪密度测量通常需要人工开挖雪坑，使用已知体积取样器获取积雪样品，再通过称重计算密度。这种方法原理直接，但属于间断观测，同时会对雪层产生一定扰动，难以连续获得一次降雪后数小时至数日内快速压实和演化过程。

高山、冰川、高寒流域和雪崩研究区冬季交通困难，人工进山观测成本和安全风险较高，因此需要能够长期无人值守运行的自动雪密度监测设备。

另一方面，户外称重监测容易受到温度变化、强风振动、承重桶侧向摩擦、积雪冻附、线缆拉力以及融雪水滞留等因素影响，因此在线雪密度系统不仅需要高精度称重传感器，还需要专门的机械隔离、温度补偿、数字滤波、异常识别和维护策略。

对于偏远高寒站点，还需要解决无市电、移动网络不稳定以及冬季低温造成的电池容量衰减问题，因此系统应具备太阳能供电、本地缓存、断网续传和远程状态诊断能力。

监测方法

1. 承重桶积雪取样

采用具有已知内径和截面积的不锈钢承重桶，使自然降雪进入桶内并形成独立雪柱。承重桶几何尺寸经过标定，作为雪密度体积计算的基础。

2. 积雪质量监测

承重桶通过独立机械受力结构连接高精度称重传感器。安装后首先执行空桶去皮，随后系统持续获取桶体及积雪总质量，并计算桶内积雪净质量。

3. 有效雪高监测

在承重桶上方安装超声波或ToF雪面高度模块，连续测量桶内积雪有效高度，使系统在承重桶尚未达到固定标定高度时，也能够实时计算积雪体积。

4. 连续密度计算

根据承重桶固定横截面积和实时有效雪高计算积雪体积，再由净雪质量除以有效积雪体积得到实时雪密度。

5. 定容校准

当雪柱达到预设固定高度时，可以使用经过几何标定的固定有效体积进行密度计算，与连续高度计算结果进行对照和修正。

6. 温度与异常补偿

系统同时记录温度、称重零点及设备状态，通过零点跟踪、温度补偿、数字滤波和稳定窗口判断减少低温和强风造成的称重波动。

7. 多参数联合监测

根据项目需求，可同步接入雪深、雪温、液态含水率、雪水当量和微气象数据，对积雪物理状态进行综合分析。

应用原理

雪密度定义为单位体积积雪所具有的质量。承重桶式在线雪密度监测的基本关系为：

ρ = m / V

其中：

ρ为积雪体积密度，单位kg/m³；

m为承重桶内积雪净质量，单位kg；

V为有效积雪体积，单位m³。

对于圆柱形定截面积承重桶，其横截面积为：

A = πD² / 4

其中D为承重桶有效内径。

在连续测量模式下，由雪面高度传感器获得桶内有效雪高h，则：

V = A × h

因此雪密度可以表示为：

ρ = m / (A × h)

系统首先记录空桶质量并进行去皮。当积雪进入承重桶后，称重传感器连续获得总质量，通过温度补偿、滤波和异常冲击剔除得到稳定积雪净质量m。同时高度模块测得积雪有效高度h，边缘计算终端实时完成密度计算。

如果采用固定体积校准方式，当积雪达到预设有效高度Href后，可以直接使用经过几何标定的Vref：

ρ = m / Vref

连续模式适用于记录整个积雪增长和演化过程，固定体积模式则可以作为现场校核及数据质量控制手段。

雪密度测量精度不仅取决于称重传感器本身，还受到承重桶截面积和有效体积标定、雪面高度测量、积雪代表性、风振、结冰、侧向摩擦以及融雪水状态影响，因此需要通过整机联合标定和现场质量控制保证数据可靠性。

功能特点

积雪体积密度在线连续监测。
积雪净质量实时监测。
桶内有效雪高实时监测。
质量、高度和密度同步记录。
承重桶自动去皮。
称重零点自动跟踪。
低温温漂补偿。
数字滤波。
风振异常识别。
异常冲击数据剔除。
称重稳定窗口判断。
连续A×h体积计算模式。
固定体积校准模式。
雪密度变化率计算。
24小时增密量统计。
自然压实过程识别。
新雪低密度过程识别。
湿雪增密过程分析。
融雪阶段趋势分析。
雪季最大密度统计。
雪季最小密度统计。
雪季平均密度统计。
称重过载报警。
零点漂移报警。
高度测量异常报警。
低电压报警。
设备离线报警。
本地数据缓存。
断网数据续传。
采样周期远程设置。
监测阈值远程设置。
Excel、CSV及API数据输出。
支持与雪深、雪温、雪水当量及气象站组网。

硬件清单

序号	设备名称	主要功能	配置建议
1	定截面积积雪承重桶	形成已知截面积和有效体积的代表性积雪雪柱	核心配置
2	高精度称重传感器	连续测量承重桶及桶内积雪质量	核心配置
3	称重变送模块	称重信号放大、转换、温度补偿及数字输出	核心配置
4	桶内雪面高度传感器	测量桶内有效雪层高度	连续模式推荐配置
5	机械隔离支架	形成独立受力路径，减少侧向载荷和摩擦干扰	标准配置
6	数据采集主机	质量、高度采集、滤波、密度计算、存储与诊断	标准配置
7	工业通信模块	RS485、4G、NB-IoT、LoRa或以太网通信	按项目配置
8	本地数据存储模块	断网缓存及历史数据保存	标准配置
9	太阳能供电系统	偏远无市电地区独立供电	选配
10	低温储能电池	夜间及连续阴雪天气供电	太阳能项目配置
11	超声波雪深传感器	监测自然雪面总雪深	选配
12	雪温传感器	记录雪层温度变化	选配
13	雪层液态含水率传感器	辅助识别湿雪及融雪状态	选配
14	雪水当量监测设备	开展积雪水资源联合分析	选配
15	微型气象站	监测气温、湿度、风速风向、降水等参数	选配
16	雪密度监测平台	实时监测、趋势、统计、事件、告警及报表	标准/选配

硬件参数

参数项目	量程/典型指标	精度或说明
测量原理	定截面积承重桶 + 称重传感器 + 有效雪高/定容体积	质量与几何体积直接计算
雪密度量程	0～1000 kg/m³	覆盖常见积雪密度监测范围
雪密度分辨率	1 kg/m³	平台输出，内部计算分辨率可更高
雪密度准确度	典型±2%F.S	可通过桶体、称重及高度联合标定优化
承重桶材质	SUS304不锈钢	SUS316L可选
典型桶内径	Φ400 mm	支持项目定制
典型有效高度	500 mm	可定制0.3～1.5 m或更高
典型有效体积	约62.8 L	Φ400 × 500 mm条件下
称重传感器量程	0～100 kg	按桶体尺寸及最大雪密度定制
称重分辨率	典型10 g	可选更高分辨率
雪面高度量程	0～800 mm	可按桶高定制
雪面高度分辨率	1 mm方向设计	最终按所选高度传感器确定
采集周期	1 min～24 h	远程可调，科研项目可提高采样频率
数据接口	RS485	Modbus-RTU
远程通信	4G/GPRS	NB-IoT、LoRa、以太网可选
本地存储	≥32 GB或不少于6万条带时间戳记录	按项目配置
供电	DC12～24V	太阳能+低温电池可选
工作温度	-40℃～+60℃方向设计	最终以选配部件为准
控制主机防护	IP66/IP67方向设计	称重与接线结构按户外防水设计

方案实现

第一步：监测点调查

调查项目所在地典型雪深、最大雪深、风吹雪情况、地形、植被、建筑物影响、供电通信条件及维护交通条件，确定具有代表性的积雪监测位置。

第二步：承重桶尺寸设计

根据当地最大积雪深度、目标密度精度和监测代表面积确定桶径、桶高及称重量程。桶径增大可以提高取样代表性，但会增加承重结构、传感器量程及基础成本。

第三步：基础施工

采用混凝土基础或稳定预制基础安装承重桶支架和数据采集立杆，保证冻胀、强风和积雪荷载条件下结构稳定。

第四步：称重机械隔离

承重桶的竖向荷载仅通过称重传感器或专用受力框架传递。电缆采用柔性应力释放结构，并在桶体周围预留低摩擦隔离间隙，避免侧向积雪压力、冻附和线缆拉力直接作用于称重模块。

第五步：高度模块安装

在承重桶顶部安装超声波或ToF雪面高度传感器，垂直测量桶内雪面，并避免桶沿、线缆和冰挂进入测量视场。

第六步：空桶去皮

设备安装完成且承重桶内部清洁后执行空桶去皮，建立系统称重零点。

第七步：现场标定

使用标准砝码检查称重系统线性和重复性，使用标准量具确认桶内径、有效高度及几何体积，并对雪面高度模块进行距离核验。

第八步：通信与供电部署

具备市电条件时采用直流供电；偏远站点配置太阳能和低温电池。4G天线应避开大面积金属遮挡，RS485线路采用屏蔽耐低温电缆和防水接头。

第九步：试运行

正式投入观测前建议连续试运行48～72小时，检查空桶零点漂移、强风噪声、温度变化、高度测量稳定性和远程通信状态。

第十步：正式运行

系统持续测量质量、高度和环境参数，在边缘端实时计算雪密度，并将原始数据、计算结果和设备状态上传平台。

数据分析

1. 雪密度实时分析

实时展示桶内积雪质量、有效高度和雪密度，并保存原始值和计算值，保证数据可追溯。

2. 密度时间序列分析

形成小时、日、周、月及整个雪季雪密度曲线，分析积雪从新雪到老雪的演化过程。

3. 新雪过程分析

降雪发生后，桶内有效高度和质量同步增加。新雪通常表现为较低密度状态，系统记录降雪初始阶段的密度水平及随后变化。

4. 自然压实分析

降雪结束后，积雪在自重、晶粒重构和温度作用下逐渐压实，可通过密度持续上升趋势观察自然增密过程。

5. 密度变化率分析

系统可以计算：

Rρ = [ρ(t2) - ρ(t1)] / (t2 - t1)

其中Rρ为密度变化率，用于分析快速压实、湿雪增密和异常变化。

6. 24小时增密分析

计算当前雪密度与24小时前密度差值，形成每日增密指标，便于比较不同天气过程对积雪状态的影响。

7. 风吹雪影响分析

结合风速风向和外部雪深数据，可以分析强风期间局部积雪再分配对承重桶雪柱质量和高度变化的影响。

8. 雪温联合分析

将雪温与密度数据叠加，可分析温度变化与雪粒变质、压实和融雪过程之间的关系。

9. 湿雪过程分析

如果配置液态含水率监测，可将密度快速增大与液态水变化进行联合分析，识别干雪向湿雪转变过程。

10. 雪水储量辅助分析

将代表性雪密度与外部自然雪深结合，可为雪水储量和雪水当量研究提供重要基础参数。

11. 数据质量诊断

平台持续记录称重零点、异常冲击、过载、高度异常、温度、供电和通信状态，对可能受到风振、冻附或融雪水影响的数据进行质量标记。

预警决策

雪密度本身通常不是独立灾害报警量，更适合作为积雪物理状态、雪荷载、融雪及雪崩风险综合研判中的基础参数。因此系统采用“监测异常告警 + 状态变化提示 + 多参数联合研判”的方式。

一级：数据关注

雪密度出现明显变化，但仍处于合理演化范围。

系统动作：记录密度变化事件，并与雪深、温度和降雪数据进行自动关联。

二级：快速增密提示

短时间内雪密度明显升高，可能对应快速压实、风致压实或湿雪过程。

系统动作：标记快速增密事件，提醒管理人员查看同期雪温、含水率及气象信息。

三级：融雪状态提示

气温升高，同时雪密度、液态含水率及雪深表现出明显融雪期特征。

系统动作：进入融雪状态分析，并为水文模型或雪崩湿雪风险研判提供数据。

设备异常报警

当出现称重过载、零点严重漂移、雪面高度异常、供电不足、设备离线或长时间数据无变化时，系统发送设备异常报警。

综合雪崩研判

在雪崩监测项目中，雪密度应与雪层结构、雪温、液态含水率、雪荷载、位移、降雪和风速等数据联合使用，不建议仅依据单个雪密度数值直接判断雪崩是否发生。

方案优点

测量原理直接

通过实际积雪质量和几何有效体积计算雪密度，物理关系清晰，便于客户理解、验证及科研对照。

实现连续在线观测

相比人工雪坑取样，可以形成整个雪季连续密度时间序列，记录人工间断观测容易遗漏的快速演变过程。

具备可校准性

承重桶几何尺寸、称重系统和高度传感器均可以独立校验，有利于建立完整的数据质量和计量记录。

适合高寒环境

采用不锈钢承重桶、低温称重模块、防水连接及太阳能低温储能设计，适合高山和冰冻圈长期部署。

抗环境干扰设计

通过机械隔离、应力释放、零点跟踪、温度补偿、数字滤波和异常冲击剔除降低户外称重误差。

数据可追溯

平台同时保存原始质量、有效雪高、计算密度、温度及设备状态，便于异常数据复核。

扩展性强

可以与雪深、雪温、液态含水率、雪水当量和气象设备统一组网，形成完整积雪环境监测系统。

适合作为对照设备

承重称量属于物理关系直接的测量方式，可作为介电法、雷达法及其他间接雪密度监测方法的现场对照手段之一。

应用领域

气象积雪观测站。
冰冻圈综合观测站。
高寒流域水文监测。
积雪水资源研究。
融雪径流研究。
春汛预测研究。
雪崩科研试验场。
雪崩综合监测站。
山区公路积雪监测。
铁路沿线积雪监测。
高寒机场。
滑雪场。
高山景区。
水利水电工程。
高寒生态监测。
冻土与积雪耦合研究。
高校科研院所野外台站。
积雪传感器研发单位。
雪密度传感器对比试验。
雪水当量设备标定研究。

效益分析

连续观测效益

减少频繁人工雪坑采样，在完整雪季形成连续雪密度资料，提高时间分辨率和观测连续性。

科研效益

能够记录降雪、压实、风吹雪、湿雪和融雪等不同阶段的密度变化，为积雪物理过程研究提供连续数据。

水文效益

雪密度与雪深联合后可以更准确分析积雪质量和雪水储量，为流域融雪径流模拟和水资源评估提供基础数据。

雪灾监测效益

雪密度变化可以反映雪层状态演化，与雪层压力、雪温、液态含水率和气象条件组合后，为雪崩和积雪灾害研究提供多参数支撑。

工程管理效益

山区交通、滑雪场和高寒工程可通过长期密度数据掌握雪质和积雪压实状态，为除雪、雪道维护和防雪工程管理提供参考。

仪器校准效益

利用质量和体积直接计算密度，可用于其他间接雪密度监测设备现场对照及模型标定。

运维效益

太阳能供电、远程通信、本地缓存和自动数据处理能够降低高寒山区人工巡检频率及冬季作业风险。

数据资产效益

多年连续运行可以形成雪密度、雪深、雪温、降雪及气象条件的长期观测数据库，为区域积雪模型和气候变化研究提供基础资料。

国标规范

雪密度在线监测属于积雪自动观测和称重测量综合应用，工程设计可结合积雪观测、称重传感器、自动采集、户外防护和电磁兼容等相关标准与技术资料执行。

1. GB/T 35229-2017《地面气象观测规范雪深与雪压》：用于积雪观测场地、雪深、雪压及相关积雪观测方法参考。

2. GB/T 7551-2008《称重传感器》：用于称重传感器性能、计量特性、选型及称重系统设计参考。

3. QX/T 118《自动气象站数据采集器》相关技术要求：用于自动数据采集、时钟、通信和自动观测系统设计参考。

4. GB/T 4208-2017《外壳防护等级（IP代码）》：用于采集主机、连接器和户外结构防尘防水设计参考。

5. GB/T 17626系列《电磁兼容试验和测量技术》：用于采集主机、称重变送器及通信模块的电磁兼容设计参考。

6. Modbus-RTU工业串行通信协议：用于称重模块、高度模块及数据采集主机之间RS485通信参考。

7. WMO-No.8 Volume II《Measurement of Cryospheric Variables - Measurement of Snow》：用于雪密度、雪水当量及冰冻圈积雪观测方法参考。

8. OIML R60及GB/T 7551相关称重传感器技术资料：用于称重元件性能、标定及计量特性参考。

正式建设项目应同时执行建设单位技术要求、招标文件、项目所在地气象、水文、自然资源、交通及科研行业适用的现行规范。项目验收参数应以最终技术协议、设备BOM、现场标定及送检资料为准。

参考文献

[1] GB/T 35229-2017，《地面气象观测规范雪深与雪压》。

[2] GB/T 7551-2008，《称重传感器》。

[3] QX/T 118，《自动气象站数据采集器》相关技术要求。

[4] GB/T 4208-2017，《外壳防护等级（IP代码）》。

[5] GB/T 17626系列，《电磁兼容试验和测量技术》。

[6] Modbus Application Protocol / Modbus over Serial Line技术规范。

[7] World Meteorological Organization. Guide to Instruments and Methods of Observation, WMO-No.8, Volume II: Measurement of Cryospheric Variables, Measurement of Snow.

[8] OIML R60及GB/T 7551相关称重传感器计量与性能资料。
