雪地界面温湿度在线监测方案

方案介绍

雪地界面温湿度在线监测方案面向高山积雪区、雪崩通道、山区公路铁路上方坡面、滑雪场、高山景区、寒区水文以及冰冻圈科研等场景，通过在积雪底部与地表接触位置布设雪—地界面监测板，对雪底温度、地表温度、界面介电/含水状态、浅层土壤含水率和土壤温度进行连续在线监测。

雪—地界面是积雪系统与地表之间进行热量交换和水分迁移的重要边界。积雪底部接近0℃、地表持续供热、融雪水向底部迁移、界面水膜形成以及浅层土壤入渗条件变化，都会改变雪层底部的物理状态。

系统采用“界面多参数感知 + 土壤水热监测 + 边缘数据采集 + 无线通信 + 云平台分析”的技术架构，将雪底温度、地表温度、界面介电/含水、土壤含水率及土壤温度统一到同一时间轴上，形成雪—地界面热湿过程连续数据。

对于滑移型雪崩研究，本方案重点监测底部融化、界面湿润、水膜形成以及地表热状态等过程，但不将任何单一温度或湿度值直接作为雪崩发生判据。实际风险研判应与雪深、雪荷载、雪温剖面、雪层压力、雪体位移、振动、次声、视频和气象数据联合使用。

监测目标

• 连续监测积雪底部温度变化。
• 连续监测地表温度变化。
• 计算雪底与地表之间温差。
• 监测雪—地界面介电特性变化。
• 感知界面湿润程度变化。
• 辅助识别雪底薄水膜形成过程。
• 监测浅层土壤体积含水率。
• 监测浅层土壤温度。
• 分析融雪水向土壤入渗过程。
• 分析土壤冻结与解冻过程。
• 识别雪底接近融点的持续过程。
• 识别界面含水状态快速变化事件。
• 分析融雪期雪—地热湿交换过程。
• 对比不同坡向、海拔及地表类型的界面状态。
• 为滑移型雪崩底部过程研究提供数据。
• 为寒区水文和融雪入渗研究提供基础参数。
• 建立完整雪季雪—地界面长期监测数据库。

需求分析

传统积雪监测多集中于雪面、空气温度、雪深或雪层内部，而雪层与地面之间的接触界面长期处于积雪覆盖之下，人工难以持续直接观察。

对于滑移型雪崩，底部边界条件具有重要研究意义。如果积雪底部接近融点，并在雪—地界面形成持续湿润状态甚至液态水膜，可能改变积雪与地表之间的摩擦条件。因此，仅依靠空气温度和雪深无法完整描述雪层底部实际状态。

仅监测温度也存在局限。雪底接近0℃只能说明存在融化条件之一，并不能直接证明界面已经形成液态水。为此需要增加介电/含水监测，对界面水分状态变化进行感知。

同时，融雪水既可能在雪—地界面停留，也可能快速进入土壤。浅层土壤含水率及土壤温度能够反映地表以下水分迁移和冻融条件，因此需要与界面监测同步进行。

高山坡面还存在低温、冻融、积雪荷载、雪体移动、供电困难、通信不稳定和人工维护风险高等工程问题，因此设备需要具备低温运行、防水、耐腐蚀、远程通信、本地存储及长期无人值守能力。

监测方法

1. 雪底温度监测

在雪—地接触位置布设高精度温度传感器，监测积雪最底部温度T_snow，重点观察雪底向0℃接近以及持续保持近融点状态的过程。

2. 地表温度监测

在监测板靠近地表位置设置地表温度传感器，测量T_ground，用于分析地表向积雪底部的热量传递条件。

3. 界面介电/含水监测

采用高频介电检测方法，连续感知雪—地界面电学特性变化。由于空气、冰、土壤和液态水具有不同介电特征，界面介电信号变化可以作为界面湿润和液态水增加的辅助判断指标。

4. 土壤含水率监测

在地表以下浅层土壤布设含水率探头，监测体积含水率变化，用于分析融雪水是否已经向下入渗。

5. 土壤温度监测

同步监测浅层土壤温度，分析土壤冻结、解冻以及温度条件对融雪水迁移的影响。

6. 多点坡面监测

对于雪崩和科研项目，可以在不同坡向、海拔、坡度或地表类型位置布设多套监测设备，通过横向对比分析界面热湿状态的空间差异。

7. 多源联合监测

系统可进一步接入雪深、雪荷载、雪温剖面、雪层压力、位移、气象、振动、次声和视频设备，实现综合积雪及雪崩监测。

应用原理

积雪覆盖地表以后，地表与积雪底部之间持续发生热量交换。当雪底温度和地表温度存在差异时，可以形成温度梯度。

定义：

ΔT = T_ground - T_snow

其中：

T_ground为地表温度；

T_snow为雪底温度；

ΔT为雪—地界面温差。

通过持续分析ΔT及其变化，可以观察地表热量向积雪底部传递的趋势。

当雪底温度逐渐接近0℃时，说明底部积雪处于接近融化的热状态。如果这种状态持续存在，同时界面介电信号明显变化，则可能意味着界面湿润程度增强。

界面介电/含水传感器通过高频电磁响应监测界面的等效介电特性。液态水的介电特性与冰、空气和土壤存在明显差异，因此液态水增加通常会引起监测信号发生变化。

系统可以定义界面湿润变化量：

Δθ = θ(t2) - θ(t1)

其中θ代表界面介电或等效含水指标。

当Δθ在短时间内明显升高，并持续一定时间，可以将其标记为“界面湿润增强事件”。

如果随后浅层土壤含水率同步增加，则说明融雪水可能进一步向土壤入渗。

因此可以形成以下过程链：

地表升温 → 雪底温度接近融点 → 底部融雪增强 → 界面介电/含水信号升高 → 界面持续湿润或形成水膜 → 融雪水向土壤入渗 → 土壤含水率增加

对于滑移型雪崩关注坡面，如果同期还出现雪体位移持续增加，则可以将界面热湿状态与雪体运动过程进行关联分析，但不能仅依据水膜或温度数据直接认定即将发生雪崩。

功能特点

• 雪底温度在线连续监测。
• 地表温度在线连续监测。
• 雪底—地表温差实时计算。
• 界面介电状态连续监测。
• 界面含水变化趋势监测。
• 融雪水膜形成辅助识别。
• 浅层土壤体积含水率监测。
• 浅层土壤温度监测。
• 土壤冻融状态分析。
• 融雪水入渗过程分析。
• 温度变化率计算。
• 界面湿润变化率计算。
• 持续时间统计。
• 雪底接近融点事件识别。
• 界面介电快速变化事件识别。
• 土壤含水率快速增加事件识别。
• 小时、日、月及雪季趋势分析。
• 不同监测点横向对比。
• 不同坡向数据对比。
• 不同海拔数据对比。
• 不同地表类型数据对比。
• 历史事件自动记录。
• 阈值与变化率组合告警。
• 远程设备状态监测。
• 本地数据缓存。
• 断网续传。
• RS485数据输出。
• 4G、NB-IoT、LoRa远程通信扩展。
• 第三方API及数据库接口。
• 支持雪崩综合监测系统多源融合。

硬件清单

序号	设备名称	主要功能	配置建议
1	雪—地界面监测板	界面传感器固定、防水及长期稳定安装	核心配置
2	雪底温度传感器	监测积雪底部热状态	标准配置
3	地表温度传感器	监测地表热状态	标准配置
4	界面介电/含水传感器	感知界面湿润和水膜状态变化	标准/推荐配置
5	土壤含水率传感器	监测融雪水进入浅层土壤后的水分变化	标准/选配
6	土壤温度传感器	监测浅层土壤温度及冻融状态	标准/选配
7	数据采集主机	传感器采集、校验、计算、存储与通信	标准配置
8	RS485通信模块	Modbus-RTU数据通信	标准配置
9	4G/NB-IoT/LoRa模块	实现远程数据上传	按项目配置
10	太阳能供电系统	无市电高山区域独立供电	选配
11	低温储能电池	夜间及阴雪天气供电	选配
12	防水线缆及连接器	保证积雪覆盖和融雪环境下长期连接	标准配置
13	雪深传感器	监测积雪厚度	综合站选配
14	雪荷载/雪层压力传感器	监测积雪荷载及受力变化	雪崩项目选配
15	雪体位移传感器	监测雪体整体滑移变化	滑移型雪崩项目建议配置
16	自动气象站	气温、湿度、风速风向、降雪及辐射监测	选配
17	振动/次声监测设备	雪崩事件辅助识别	综合雪崩项目选配
18	监测数据平台	实时数据、趋势、事件、告警、报表和多站管理	推荐配置

硬件参数

参数项目	量程/典型指标	精度或说明
监测参数	雪底温度、地表温度、界面介电/含水、土壤含水率、土壤温度	多参数同步监测
温度测量范围	-40℃～+60℃	雪底、地表及土壤温度方向设计
温度精度	±0.2℃	典型设计指标
介电测量范围	1～80	相对介电常数
体积含水率量程	0～100% VWC	界面/土壤传感器按最终选型确认
含水率典型精度	±2%	设计图给出的体积含水率典型指标，最终按传感器选型确认
供电电压	DC 10～30V	支持集中或独立供电
工作温度	-40℃～+60℃	方向设计
本地通信	RS485	Modbus-RTU
远程通信	4G / NB-IoT / LoRa	通过采集主机扩展
防护等级	IP68方向设计	最终以项目结构及检测要求为准
典型外形尺寸	约150 × 80 × 12 mm	监测板设计示意尺寸，可定制
土壤探头埋深	典型5～10 cm示意	应按土壤类型及研究目标确定，不机械固定

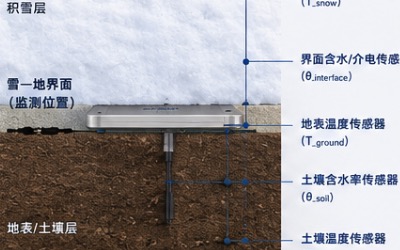

安装方式	雪—地界面直埋/半埋	板体贴近地表，土壤探头进入浅层土壤

方案实现

第一步：现场调查

调查项目区域坡度、坡向、海拔、最大雪深、地表覆盖类型、土壤类型、冻土状态、历史融雪情况以及是否存在滑移型雪崩活动。

第二步：点位选择

选择具有代表性的稳定积雪覆盖区域。雪崩研究项目可优先选择历史滑移坡面或重点雪崩通道，同时避开道路清雪、人为踩踏和明显地表汇水等干扰区域。

第三步：雪季前安装

建议在积雪形成前完成监测板及土壤探头安装，以保证监测板能够在自然降雪后形成真实的雪—地接触界面。

第四步：界面板固定

监测板应与地表充分稳定接触，避免板体悬空、翘曲或出现明显局部受力，并尽量减少对自然雪层结构的扰动。

第五步：土壤探头埋设

土壤含水率和土壤温度探头进入浅层土体，埋深根据土壤性质、冻土深度和研究目标确定。典型5～10cm仅作为工程参考。

第六步：线缆保护

线缆沿地表或土体可靠固定，并预留应力释放，避免积雪沉降、冻胀、滑移或融雪过程直接拉扯传感器接头。

第七步：采集主机部署

数据采集主机安装于稳定立杆或设备箱内，与监测板之间通过耐低温防水电缆连接。

第八步：通信与供电

有市电区域采用外部供电；无人区可配置太阳能和低温储能。通信方式根据网络条件选择4G、NB-IoT、LoRa或有线通信。

第九步：基线建立

安装完成后记录无雪状态下的地表温度、土壤温湿度和界面介电基线。初雪形成后再次记录雪—地界面基线，为后续事件识别提供参考。

第十步：多参数联调

统一雪底温度、地表温度、界面介电、土壤水热及外部雪深、气象和位移设备的时间基准，保证多源数据可以进行同步分析。

数据分析

1. 雪底温度趋势分析

连续分析T_snow变化，重点关注雪底持续接近0℃的时间、变化速度以及昼夜变化。

2. 地表温度趋势分析

分析T_ground变化，用于判断地表热状态以及地表向雪层底部的热量交换背景。

3. 界面温差分析

计算：

ΔT = T_ground - T_snow

通过温差的方向和变化趋势研究雪—地界面热交换过程。

4. 界面湿润分析

分析介电/含水信号的长期趋势、短时变化率和持续时间，识别界面从干燥、湿润增强到高含水状态的变化。

5. 水膜事件分析

当雪底温度接近融点，同时界面介电信号持续明显升高，可以将该过程标记为“疑似界面湿润/水膜事件”，供科研人员进一步分析。

6. 土壤入渗分析

如果界面湿润以后土壤含水率延迟升高，可分析融雪水从雪底进入土壤的响应过程。

7. 冻融分析

结合土壤温度和含水率变化，分析浅层土体冻结、解冻及其对融雪水迁移的影响。

8. 时滞分析

可以计算雪底融化信号、界面湿润信号和土壤入渗信号之间的时间差，研究水分从积雪底部进入土壤的过程。

9. 不同坡向对比

比较阳坡、阴坡或不同坡向的地表温度、融雪时间和界面含水变化，研究太阳辐射和地形造成的空间差异。

10. 多海拔对比

在不同海拔设置监测点，可分析融雪开始时间、持续时间及界面水热条件随海拔的变化。

11. 雪体位移关联分析

对于滑移型雪崩研究，将界面介电/含水变化与雪体位移数据叠加，可分析界面湿润增强是否与雪体运动加速存在时间关联。

12. 多源事件分析

将雪深、雪荷载、雪温、界面含水、位移、降雪、气温和振动等数据统一分析，构建完整事件过程记录。

预警决策

雪—地界面温湿度属于过程监测参数，不应采用“温度达到某个固定值即判定雪崩”的简单方法。系统建议使用温度、界面含水、持续时间及雪体位移等多参数进行状态分级。

一级：热状态关注

雪底温度明显上升并逐渐接近0℃，但界面介电/含水状态尚未出现明显变化。

系统动作：记录雪底接近融点事件，加强数据采集与趋势观察。

二级：界面湿润提示

雪底持续接近融点，同时界面介电/含水信号明显升高，并持续超过背景水平。

系统动作：标记界面湿润增强事件，与气温、辐射、降雪和雪深数据联合分析。

三级：持续水膜状态提示

界面持续处于高湿润状态，并伴随地表温度升高或土壤含水率快速增加。

系统动作：标记持续融雪/界面水膜过程，提示管理人员重点关注相关坡面。

四级：多参数风险辅助提示

界面长期湿润、水膜相关指标持续增强，同时雪体位移速度增加，或其他雪荷载、振动、次声和视频数据出现异常。

系统动作：将界面异常作为综合雪崩监测证据之一，上报综合风险平台进行联合研判。

具体阈值、持续时间和告警规则需要结合现场基线、历史雪情、坡面条件和项目目标进行整定，不建议不同地区直接共用固定阈值。

方案优点

直接监测雪—地关键边界

将监测位置从空气和雪面延伸到雪层最底部与地表接触区域，获得传统雪深和气象监测难以直接提供的信息。

多参数联合感知

同步获取雪底温度、地表温度、界面介电/含水、土壤含水率和土壤温度，减少单参数分析造成的不确定性。

能够监测界面湿润过程

通过高频介电信号变化辅助识别雪底湿润和液态水增加过程，为融雪和底部水膜研究提供数据。

能够分析融雪水去向

界面监测与浅层土壤含水率联合，可进一步判断融雪水是在界面停留还是向下入渗。

适合滑移型雪崩研究

能够提供雪—地界面热状态、水分状态及地表边界条件数据，与雪体位移等设备结合后，可形成更加完整的滑移过程观测链。

薄型低扰动结构

板式监测结构贴近地表布设，对自然雪层形态和积雪沉降过程影响较小。

高寒环境适应

针对低温、冻融、融雪水和长期积雪覆盖条件设计，可配合防水、防腐和低温供电系统长期运行。

支持多点组网

可以在不同坡向、海拔和雪崩通道设置多个节点，通过平台统一管理和横向分析。

开放式系统架构

支持RS485及远程通信，同时可以通过API、数据库或约定协议与客户现有监测平台对接。

应用领域

• 高山滑移型雪崩监测。
• 雪崩科研试验坡。
• 雪崩综合监测站。
• 山区公路雪崩通道。
• 铁路沿线雪崩坡面。
• 高山隧道口坡面。
• 高山积雪观测站。
• 滑雪场重点坡面。
• 高山景区。
• 索道沿线雪情监测。
• 冰冻圈科研站。
• 寒区水文研究。
• 融雪入渗研究。
• 季节冻土与积雪耦合研究。
• 冻土水热研究。
• 积雪物理研究。
• 高山生态监测。
• 水利水电高寒工程。
• 高寒矿区。
• 高校科研院所野外定位站。

效益分析

过程可视化效益

将传统雪面和空气环境监测延伸至雪—地界面，使原本不可见的雪底热湿变化转化为连续可量化数据。

融雪研究效益

通过雪底温度、地表温度和界面含水状态联合监测，可以更完整地研究底部融雪和水分迁移过程。

滑移型雪崩研究效益

界面湿润和水膜变化为滑移型雪崩底部边界过程研究增加关键观测量，与雪体位移及雪层参数结合后可改善机理分析能力。

水文效益

通过界面含水和土壤水分联合监测，可以分析融雪水进入地表和浅层土壤的时间和响应强度，为寒区融雪径流及入渗研究提供数据。

科研效益

可形成完整雪季乃至多年连续的温度、介电、含水率和土壤水热数据，为模型验证、论文研究及雪—地能量交换研究提供基础资料。

安全管理效益

对于公路、铁路和景区雪崩关注区域，界面状态可作为综合监测体系的一部分，为人工巡查和风险研判提供补充信息。

运维效益

远程通信、本地缓存和平台设备状态管理能够减少危险坡面冬季人工进入次数。

数据资产效益

长期积累后可形成不同坡向、海拔、地表条件及雪况下的雪—地界面热湿数据库，为区域融雪和雪崩研究提供长期基础数据。

国标规范

雪—地界面温湿度在线监测属于积雪、土壤水热与雪崩过程综合监测应用，目前工程设计可结合积雪观测、土壤水分、户外防护及冰雪灾害研究相关标准和技术资料执行。

1. GB/T 35229-2017《地面气象观测规范 雪深与雪压》：用于积雪观测场景、雪情参数及与雪深、雪压数据关联参考。

2. GB/T 33705-2017《土壤水分观测 频域反射法》：用于土壤介电及水分监测方法与工程设计参考。

3. QX/T 567-2020《自动土壤水分观测仪》：用于土壤水分监测设备组成、技术要求和试验方法参考。

4. GB/T 4208-2017《外壳防护等级（IP代码）》：用于界面监测板、传感器连接器和采集主机的防水防尘设计参考。

5. GB/T 17626系列《电磁兼容 试验和测量技术》：用于数据采集主机、通信模块和传感器接口的电磁兼容设计参考。

6. Fierz et al., 2009《The International Classification for Seasonal Snow on the Ground》：用于雪层、湿雪、雪晶和雪界面相关术语及观测方法参考。

7. McClung & Schaerer《The Avalanche Handbook》：用于雪崩类型、积雪稳定性及滑移过程现场观测参考。

8. WSL Institute for Snow and Avalanche Research SLF公开的glide-snow avalanche与snow-ground interface研究资料：用于滑移型雪崩、雪底水分及地表边界过程研究参考。

实际项目还应根据所在地气象、交通、自然资源、应急管理和科研项目要求，执行适用的现行标准、技术协议和招标文件。

参考文献

[1] GB/T 35229-2017，《地面气象观测规范 雪深与雪压》。

[2] GB/T 33705-2017，《土壤水分观测 频域反射法》。

[3] QX/T 567-2020，《自动土壤水分观测仪》。

[4] GB/T 4208-2017，《外壳防护等级（IP代码）》。

[5] Fierz, C., Armstrong, R. L., Durand, Y., et al. The International Classification for Seasonal Snow on the Ground. UNESCO-IHP / IACS, 2009.

[6] McClung, D., Schaerer, P. The Avalanche Handbook.

[7] Schweizer, J., Jamieson, J. B., Schneebeli, M. Snow avalanche formation. Reviews of Geophysics, 2003.

[8] WSL Institute for Snow and Avalanche Research SLF：Glide-snow avalanche及snow-ground interface相关研究资料。

案例分享

典型案例：高山滑移型雪崩试验坡监测

以下案例为典型项目方案示例，用于说明系统应用方式，不作为具体已交付项目业绩。

某高山试验区域存在周期性的滑移型雪崩活动。坡面冬季积雪较厚，春季或阶段性升温期间偶尔出现整层积雪沿地表缓慢滑移并最终失稳的现象。

项目在典型坡面布设多套雪—地界面温湿度监测板，并同步配置雪深、雪荷载、自动气象站和雪体位移监测设备。

积雪形成初期，雪底温度明显低于0℃，界面介电信号处于相对稳定状态，雪体位移变化较小。

进入阶段性升温过程以后，地表温度和雪底温度逐渐升高，雪底温度长时间接近0℃。

随后界面介电/含水指标开始持续升高，平台将该过程识别为“界面湿润增强事件”。

一段时间以后，浅层土壤含水率同步增加，表明底部融雪水已经开始向土壤入渗。

系统因此形成：

地表升温 → 雪底接近融点 → 界面湿润增强 → 融雪水持续出现 → 土壤含水率增加

的连续过程数据。

如果同期雪体位移监测数据显示滑移速度也逐渐增加，则平台可以进一步把界面湿润和雪体运动变化放在同一时间轴上进行分析。

项目不会简单将“雪底达到0℃”或“界面湿度升高”直接认定为雪崩预警，而是结合雪深、荷载、位移和气象参数建立综合事件记录。

经过完整雪季运行后，可以比较多个滑移事件发生前的雪底温度、界面含水、土壤入渗和位移变化，为当地滑移型雪崩底部边界条件研究提供基础数据。

典型案例：山区公路雪崩通道界面监测

某山区公路上方存在季节性积雪坡面。管理部门已经部署雪深和气象设备，但缺乏雪层底部和地表状态数据。

项目在道路上方两个重点坡面布设雪—地界面监测板，同时接入原有雪深、气象和视频系统。

冬季稳定低温阶段，雪底和地表温度变化缓慢，界面介电状态总体稳定。

升温或雨雪转换阶段，系统发现部分坡面的雪底温度快速上升，并伴随界面含水信号明显变化。

平台将该坡面标记为重点关注区域，并自动调取雪深、降水、气温及视频数据进行对比。

如果仅出现温度升高而没有界面湿润和雪体异常，则保持过程记录；如果多个参数同时持续异常，则作为综合雪情巡查的重要辅助信息。

典型案例：寒区融雪入渗科研监测

针对高山水文和生态研究，可在不同坡向布设雪—地界面监测设备，同步监测雪底温度、地表温度、界面含水、土壤含水和土壤温度。

春季融雪开始后，通过分析界面含水开始增加的时间与土壤含水率开始响应的时间差，可以研究融雪水从雪层底部到浅层土壤的迁移过程。

结合不同坡向和太阳辐射条件，可以进一步比较阳坡与阴坡融雪开始时间、融水强度以及土壤入渗过程的差异。

长期观测后，可以形成雪—地热交换、底部融雪、土壤入渗和冻融过程的连续数据集，为寒区水文模型、冻土水热模型和积雪能量平衡研究提供基础资料。
