雪层液态含水率在线监测方案

方案介绍

雪层液态含水率在线监测方案面向高山积雪区、雪崩易发坡面、冰冻圈观测站、高寒流域、山区公路铁路、滑雪场、高山景区及融雪水文研究等场景，通过在积雪不同深度布设雪层液态含水率传感器，并同步获取雪层温度、雪深、雪密度及气象数据，对积雪由干雪向湿雪转化、融雪水产生、液态水垂向迁移、再冻结以及湿雪持续增水等过程进行连续在线监测。

系统建议采用基于高频介电响应的雪层液态含水率测量方法。冰、空气和液态水的介电特性存在明显差异，当雪层内部液态水增加时，雪体的等效介电响应随之发生变化。传感器通过测量雪层介电特征，并结合温度补偿、雪密度及现场标定模型，将原始电学信号转换为雪层液态含水率。

系统采用“多层液态含水率感知 + 多层雪温 + 雪深/雪密度 + 边缘数据采集 + 无线通信 + 云平台分析”的总体技术架构，可建立不同雪层深度的液态含水率剖面，分析融雪水从上层向下层迁移以及底部积聚的全过程。

对于雪崩监测，雪层液态含水率是湿雪状态和融雪过程的重要参数之一，但不能单独作为雪崩发生判据。实际应用中应与雪深、雪密度、雪层温度、雪层压力、弱层状态、雪体位移、雪—地界面含水、气象、振动、次声和视频等参数联合研判。

监测目标

• 连续在线监测雪层液态含水率。
• 监测积雪不同深度的液态水变化。
• 建立雪层液态含水率垂向剖面。
• 识别干雪向湿雪转变过程。
• 识别融雪开始时间。
• 监测融雪水在雪层内部向下迁移过程。
• 识别雪层内部液态水局部积聚。
• 分析不同雪层含水状态差异。
• 监测昼夜冻融循环。
• 识别夜间再冻结过程。
• 分析春季持续融雪过程。
• 分析雨雪转换条件下雪层含水变化。
• 计算液态含水率变化率。
• 统计高含水状态持续时间。
• 与雪层温度联合识别接近0℃湿雪状态。
• 与雪密度联合分析湿雪增密过程。
• 与雪深联合分析融雪消融过程。
• 为雪水当量和融雪径流研究提供辅助数据。
• 为湿雪雪崩及滑移型雪崩研究提供基础参数。
• 建立完整雪季液态含水率连续观测数据库。

需求分析

积雪并不是单纯由冰晶组成。进入升温和融雪阶段以后，雪粒之间会逐渐出现液态水，雪层由干雪逐步向湿雪转变。液态水含量会影响雪的密度、结构、力学性质、热传导以及雪层稳定状态。

仅监测雪温虽然能够判断雪层是否接近0℃，但雪温达到或接近0℃并不意味着雪层内部一定已经存在大量液态水，因此无法完整描述实际融雪状态。

同样，仅监测雪深和雪密度也难以区分自然压实、融雪增湿和再冻结等不同物理过程。将液态含水率与雪温、雪深和雪密度同步监测，可以显著提高对积雪状态变化的解释能力。

雪层内部液态水还具有明显的空间差异。表层受到太阳辐射后可能首先发生融化，而深层仍处于干雪状态；随后融水逐渐向下迁移，可能在某个低渗透层或雪—地界面附近发生暂时积聚。因此单点测量无法完整反映整个雪层内部水分过程。

传统人工雪坑含水状态调查只能获得少量时间点数据，无法持续记录昼夜融冻循环、短时间升温和降雨等过程。因此需要建立多层在线监测系统。

高寒山区还存在低温、积雪覆盖、冻融、融雪水渗入、供电困难、网络不稳定及冬季维护风险高等问题，系统需要具备低温运行、防水密封、本地缓存、远程通信和长期无人值守能力。

监测方法

1. 多层液态含水率监测

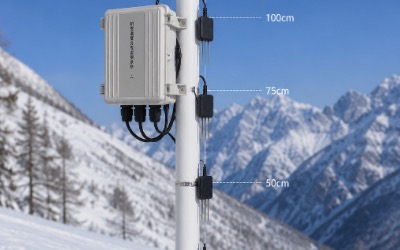

沿积雪垂向布设多个液态含水率探头，使传感器分别位于表层、中层、下层以及重点研究雪层附近，连续获取不同深度的液态含水率。

2. 多层雪温同步监测

液态含水率传感器附近同步设置雪温节点，使每个水分测点具有对应温度信息，用于判断雪层是否处于冻结、接近融点、融化或再冻结状态。

3. 雪深联合监测

配置超声波或其他非接触式雪深设备，记录整个雪季积雪厚度及消融过程。

4. 雪密度联合监测

在综合积雪站中配置雪密度监测设备，通过液态含水率、雪密度及雪深共同描述积雪“厚度—质量—热状态—液态水状态”。

5. 气象联合监测

同步采集气温、相对湿度、太阳辐射、降水、风速风向等数据，分析引起雪层融化和液态水产生的外部驱动条件。

6. 多剖面监测

对于雪崩、流域和科研项目，可在不同海拔、坡向及地表条件设置多个监测剖面，对比液态含水率的空间变化。

应用原理

雪层通常由冰晶、空气和一定比例的液态水共同组成。不同组分具有不同的介电特性，其中液态水的介电响应明显高于空气和冰，因此雪层内部液态水增加会显著改变雪体的等效介电特性。

系统通过高频电磁或介电测量方法获得雪层等效介电参数：

ε_eff = f(冰，空气，液态水，雪密度，温度)

再通过标定模型计算液态含水率：

LWC = f(ε_eff，ρ_s，T，C)

其中：

LWC为雪层液态含水率；

ε_eff为雪层等效介电参数；

ρ_s为雪密度；

T为雪层温度；

C为传感器及项目标定参数。

对于独立型液态含水率监测设备，可以使用传感器自身标定模型进行计算；对于高精度研究项目，建议进一步引入实测雪密度和温度进行补偿。

系统可采用体积液态含水率作为主要输出：

LWC_v = V_water / V_snow × 100%

其中V_water为监测体积内液态水体积，V_snow为对应雪体总体积。

根据项目要求，也可以进一步结合雪密度转换为质量含水相关指标，但应明确输出指标定义，避免体积含水率与质量含水率混用。

对于第i个雪层测点：

LWC_i(t)

表示该层在时刻t的液态含水率。

一定时间内的含水变化量：

ΔLWC_i = LWC_i(t2) - LWC_i(t1)

含水变化率：

R_LWC = ΔLWC / Δt

通过多个层位的变化时间，可以分析融雪水垂向迁移过程。

例如：

上层LWC首先升高 → 中层延迟升高 → 下层随后升高

通常说明融雪水正在由上向下迁移。

如果某一深层LWC持续升高，而下部测点响应较弱，则可能表示液态水在该层附近发生暂时滞留或再分配，需要结合雪层结构和温度进一步分析。

功能特点

• 雪层液态含水率连续在线监测。
• 多层液态含水率同步监测。
• 支持自定义监测层数。
• 液态含水率垂向剖面展示。
• 雪层温度同步监测。
• 液态含水率与雪温联合分析。
• 含水率变化量计算。
• 含水率变化率计算。
• 高含水持续时间统计。
• 融雪开始事件识别。
• 干雪向湿雪转化过程识别。
• 湿雪状态变化分析。
• 融水垂向迁移分析。
• 深层融水积聚辅助识别。
• 再冻结事件识别。
• 昼夜融冻循环分析。
• 降雨入雪事件分析。
• 春季持续融雪过程分析。
• 与雪深同步分析。
• 与雪密度同步分析。
• 与雪水当量同步分析。
• 与太阳辐射、气温和降水同步分析。
• 多坡向监测对比。
• 多海拔监测对比。
• 历史事件自动记录。
• 趋势及剖面图展示。
• 阈值及变化率组合告警。
• 本地数据缓存。
• 断网自动续传。
• 远程采集周期配置。
• 远程阈值配置。
• 设备状态及供电监测。
• 支持RS485/Modbus-RTU。
• 支持4G、NB-IoT、LoRa及以太网扩展。
• 支持CSV、Excel、API、MQTT及数据库接口。

硬件清单

序号	设备名称	主要功能	配置建议
1	雪层液态含水率传感器	测量雪层液态水及介电状态变化	核心配置，多层布设
2	多点雪温传感器	同步测量不同深度雪层温度	推荐配置
3	雪层传感器安装杆/支架	固定各层含水率和温度测点位置	标准配置
4	数据采集主机	信号采集、温度补偿、计算、存储和通信	核心配置
5	超声波雪深传感器	同步监测积雪厚度和消融变化	推荐选配
6	雪密度监测设备	获取代表性雪密度，为介电补偿及综合分析提供数据	综合站推荐配置
7	雪水当量监测设备	监测积雪水资源量变化	水文项目选配
8	自动气象站	气温、湿度、风速风向、降水等环境监测	推荐配置
9	太阳总辐射传感器	监测融雪主要能量驱动条件	融雪科研项目推荐
10	雪层压力传感器	分析湿雪变化与层间荷载状态	雪崩项目选配
11	雪—地界面含水监测板	监测融雪水到底部后的界面湿润和水膜变化	滑移型雪崩项目选配
12	雪体位移传感器	监测雪体缓慢滑移及运动变化	雪崩项目选配
13	工业通信模块	4G/NB-IoT/LoRa/Ethernet远程传输	按项目配置
14	太阳能及低温储能系统	偏远高寒区域独立供电	选配
15	积雪监测平台	实时值、剖面、趋势、事件、告警及报表	推荐配置

硬件参数

说明：现有产品资料明确支持液态含水率作为综合积雪监测扩展参数，但未给出独立液态含水率传感器的定型量程与精度。以下液态含水率相关参数属于方案设计建议值，正式项目应根据最终传感器型号、雪型、密度范围及现场标定结果确定。

参数项目	建议量程/指标	精度或说明
测量原理	高频介电/TDR/FDR类雪湿度测量	最终按传感器选型确定
液态含水率测量范围	建议0～20% Vol	可根据科研或工程需求扩展
液态含水率分辨率	建议0.1% Vol或更高	平台输出可配置
液态含水率目标精度	建议±1% Vol级	需结合雪密度、温度及现场标定，最终以选型/标定报告为准
介电参数	按传感器有效测量范围配置	用于液态含水率反演
含水率测点数量	典型3～6层	可定制8层或更多
典型测点间距	10～50 cm	可按目标雪层非等距布设
雪温测量范围	-40℃～+60℃方向设计	按最终选配探头确定
雪温精度	建议±0.2℃～±0.5℃	高精度项目可提高
温度分辨率	0.01℃方向	根据数字采集系统配置
采集周期	1～60 min可设置	快速融雪事件可提高频率
通信接口	RS485 / Modbus-RTU	标准工业接口方向
远程通信	4G / NB-IoT / LoRa / Ethernet	按站点网络条件配置
本地存储	支持	按采样频率和雪季保存周期配置
供电	DC12～24V	可配置太阳能+低温储能
工作温度	-40℃～+60℃方向设计	最终以选配部件为准
埋雪传感器防护	IP68方向设计	长期积雪、融雪水和冻融环境
户外主机防护	IP66/IP67方向设计	根据项目结构确定

方案实现

第一步：现场调查

收集项目区域最大雪深、典型雪层结构、冬春季气温、太阳辐射、降雨、融雪时间、坡度、坡向和历史雪崩或融雪资料。

第二步：确定监测层数

根据典型雪深确定液态含水率测点数量。一般工程项目可以设置3～5层，高精度科研项目可设置6～10层或更多。

第三步：确定监测层位

可采用等距布设，也可以针对表层、历史弱层、中下层和雪—地界面附近进行非等距加密。

例如在典型1.5m雪层内，可以根据项目设置20cm、50cm、80cm、110cm和140cm等代表性层位，但实际深度应根据当地积雪条件确定。

第四步：安装雪温节点

液态含水率测点附近同步布设雪温节点，使含水率和温度数据具有明确对应关系。

第五步：建立安装基准

无雪期记录地面高程及所有传感器初始高度。随着积雪增长，平台根据当前雪深自动判断各传感器位于雪层中的相对位置。

第六步：现场基线校核

初雪和低温干雪阶段建立低液态含水率基线，检查各层传感器零点和一致性。

第七步：雪况标定

科研和高精度项目建议结合人工取样、雪密度和实验室方法，对不同干雪、湿雪状态进行对照，建立本项目雪型条件下的介电—含水率标定关系。

第八步：采集主机配置

统一设置多层含水率、雪温、雪深、雪密度和气象设备时间基准，实现同步采集。

第九步：通信与供电

具备市电区域采用直流供电；偏远山区采用太阳能和低温储能，并根据冬季日照和最低温度确定能源容量。

第十步：平台联调

建立含水率实时值、液态水剖面、雪温剖面、变化率、融雪事件、再冻结事件和设备健康状态等数据模块。

数据分析

1. 实时液态含水率分析

显示各层液态含水率实时值，判断整个雪层当前处于干雪、过渡或湿雪状态。

2. 垂向含水率剖面

以深度为纵轴、液态含水率为横轴形成雪层液态水剖面，直观显示水分在雪层中的空间分布。

3. 融雪启动分析

当雪温逐渐接近0℃且上部液态含水率开始持续上升，可识别雪层进入明显融雪阶段。

4. 融水下渗分析

比较不同层位液态含水率开始上升的时间。

如果上层首先升高，中层随后响应，下层最后升高，可以计算融水向下迁移的时间过程。

5. 水分迁移速度指标

对于相邻层位距离ΔH和响应时间差Δt，可定义表观传播速度：

V_w = ΔH / Δt

该指标用于描述监测点之间液态水信号传播速度，不直接等同于真实孔隙水流速。

6. 含水率变化率

计算：

R_LWC = ΔLWC / Δt

用于识别短时间快速增湿过程。

7. 湿雪持续时间

统计液态含水率持续高于项目设定状态阈值的时间，用于比较不同融雪事件持续程度。

8. 昼夜冻融循环

白天气温和辐射升高时液态含水率增加，夜间温度下降时液态含水率降低，可用于研究积雪反复融化—冻结循环。

9. 再冻结分析

当雪温重新低于冰点并伴随液态含水率明显下降，可以识别液态水重新冻结过程。

10. 雨雪事件分析

结合降水和气温数据，可以区分太阳辐射融雪与暖湿降雨导致的快速增湿过程。

11. 雪密度联合分析

液态含水率升高往往伴随雪层物理状态变化，将雪密度和含水率放在同一时间轴可以分析湿雪增密过程。

12. 雪深联合分析

当液态含水率持续升高并伴随雪深下降，可以分析明显融雪消融过程。

13. 雪水当量联合分析

结合雪深、雪密度和雪水当量，可进一步研究液态水产生、储存和输出对流域水资源的影响。

14. 雪崩相关分析

对于湿雪雪崩研究，可将液态含水率、雪温、雪层压力和雪体位移同步分析；对于滑移型雪崩，还应进一步关注雪—地界面含水和底部水膜状态。

预警决策

雪层液态含水率属于积雪状态和融雪过程参数，不建议以某一个固定含水率作为全国通用雪崩报警值。不同雪型、密度、坡度和雪层结构存在明显差异，应建立基于现场长期数据的本地化状态阈值。

一级：融雪关注

雪温持续升高并接近融点，上层液态含水率开始高于干雪背景水平。

系统动作：记录融雪启动事件，提高趋势分析频率。

二级：湿雪发展

一个或多个层位液态含水率持续上升，并形成明显湿雪状态。

系统动作：发送湿雪状态提示，并联动雪密度、雪深和气象数据。

三级：深层增湿

液态水由表层逐渐向中下层迁移，下层液态含水率持续升高。

系统动作：标记深层融水迁移事件，重点关注雪层结构、压力和雪体位移变化。

四级：高含水综合风险提示

多个雪层长期处于较高含水状态，同时出现快速雪深下降、雪体位移加速、雪层压力异常、界面水膜增强或其他雪崩相关异常。

系统动作：进入综合风险分析流程，通过平台向管理人员发送高级别辅助提示，并结合现场巡查及其他监测手段进行复核。

预警等级应由建设单位结合当地历史雪情、人工雪坑观测、实际雪崩事件及专业风险模型进行整定。

方案优点

直接监测湿雪状态

相比仅通过气温或雪温推测融雪，本方案直接获得雪层内部液态水变化信息。

多层剖面监测

可以了解液态水在不同雪层中的空间分布，而不是只获得单点含水状态。

能够观察融水迁移

通过不同层位响应时间差，可以连续记录融水从上层向下层迁移过程。

温度与含水同步

同时掌握热状态和液态水状态，可以区分接近融点但尚未明显增湿与实际湿雪发展过程。

与现有积雪分析系统兼容

可与雪深、雪密度和多层雪温统一接入采集主机，从原有“厚度—质量—热状态”扩展为“厚度—质量—热状态—液态水状态”四维积雪分析体系。

适合雪崩综合监测

液态含水率与雪层压力、弱层变化、雪体位移和界面含水联合后，可为湿雪和滑移型雪崩研究增加重要过程数据。

适合融雪水文研究

可以直接观察积雪开始产水及融水向下迁移过程，为融雪径流形成机理研究提供连续资料。

高寒无人值守

支持太阳能、低温储能、远程通信、本地缓存和断网续传，适合偏远山区长期观测。

应用领域

• 高山积雪长期观测。
• 气象积雪观测站。
• 冰冻圈综合观测站。
• 高寒流域融雪水文。
• 融雪径流研究。
• 雪水资源研究。
• 湿雪雪崩研究。
• 滑移型雪崩研究。
• 雪崩综合监测站。
• 山区公路雪崩坡面。
• 铁路沿线雪崩监测。
• 滑雪场。
• 高山景区。
• 高山隧道及交通通道。
• 冻土与积雪耦合研究。
• 高寒生态研究。
• 积雪热力过程研究。
• 雪层水分迁移研究。
• 雨雪转换过程研究。
• 高校科研院所野外试验站。

效益分析

融雪过程监测效益

将传统“通过温度推测融雪”升级为直接连续记录液态水生成和变化，提高融雪过程观测的完整性。

水文效益

能够监测积雪开始产水、融水垂向迁移及持续时间，为融雪径流形成和积雪水资源研究提供重要数据。

雪崩研究效益

液态水会改变湿雪状态和层间条件，与压力、弱层、位移及界面水膜联合监测，可提高湿雪和滑移型雪崩过程解释能力。

科研效益

形成高时间分辨率、多层液态含水率及雪温数据，可用于积雪热力学、水分迁移和冻融循环研究。

综合积雪分析效益

与雪深、雪密度和雪层温度组合后，可以更加完整地描述积雪厚度、质量、热状态和液态水状态。

运行管理效益

滑雪场、公路及高山景区可利用湿雪状态和融雪趋势辅助制定巡查、雪道维护及雪灾管理方案。

无人值守效益

减少人工反复开挖雪坑和进入高风险坡面的次数，提高连续观测能力和人员安全性。

数据资产效益

多年运行可以建立不同海拔、坡向、雪型和天气条件下的液态含水率数据库，为区域积雪模型和雪灾模型提供长期基础资料。

国标规范

目前雪层液态含水率在线监测属于专业积雪物理及冰冻圈监测应用，可结合积雪观测、自动数据采集、户外防护以及国际积雪分类和冰冻圈观测资料进行设计。

1. GB/T 35229-2017《地面气象观测规范 雪深与雪压》：用于积雪观测场地、雪情观测以及相关积雪参数关联参考。

2. QX/T 118《自动气象站数据采集器》相关技术要求：用于数据采集、时钟、通信及自动观测系统设计参考。

3. QX/T 61《气象传感器技术通用要求》：用于相关传感器工程设计参考。

4. GB/T 4208-2017《外壳防护等级（IP代码）》：用于雪内传感器、连接器和户外数据采集主机防水防尘设计参考。

5. GB/T 17626系列《电磁兼容 试验和测量技术》：用于采集主机、通信模块及传感器接口的电磁兼容设计参考。

6. Modbus-RTU工业串行通信协议：用于RS485多传感器组网和数据通信参考。

7. WMO-No.8 Volume II《Measurement of Cryospheric Variables》：用于积雪、雪温、雪密度及相关冰冻圈变量观测方法参考。

8. Fierz et al., 2009《The International Classification for Seasonal Snow on the Ground》：用于干雪、湿雪、含水状态、雪层结构及积雪分类术语参考。

正式项目应根据最终液态含水率传感器测量原理、项目所在地要求、招标文件和计量/标定方式确定具体技术标准与验收指标。

参考文献

[1] GB/T 35229-2017，《地面气象观测规范 雪深与雪压》。

[2] QX/T 118，《自动气象站数据采集器》相关技术要求。

[3] QX/T 61，《气象传感器技术通用要求》。

[4] GB/T 4208-2017，《外壳防护等级（IP代码）》。

[5] GB/T 17626系列，《电磁兼容 试验和测量技术》。

[6] World Meteorological Organization. Guide to Instruments and Methods of Observation, WMO-No.8, Volume II: Measurement of Cryospheric Variables.

[7] Fierz, C., Armstrong, R. L., Durand, Y., et al. The International Classification for Seasonal Snow on the Ground. UNESCO-IHP / IACS, 2009.

[8] McClung, D., Schaerer, P. The Avalanche Handbook.

[9] Schweizer, J., Jamieson, J. B., Schneebeli, M. Snow avalanche formation. Reviews of Geophysics, 2003.

案例分享

典型案例：高寒流域融雪水文多层液态含水率监测

以下案例为典型项目方案模板，用于说明系统应用方法，不作为具体已交付项目业绩。

某高寒山区流域冬季形成稳定季节性积雪，春季融雪是河流径流的重要来源。已有观测站可以获取气温、降水、雪深和雪密度，但无法直接知道积雪什么时候开始产生液态水以及融水何时向雪层底部迁移。

项目在代表性积雪区设置一套多层雪层液态含水率监测系统，分别在上部、中部和下部雪层布设含水率传感器，并在相邻位置配置雪温节点。

同时接入原有雪深、雪密度、气温、降水和太阳辐射数据。

冬季持续低温阶段，各层雪温均明显低于0℃，液态含水率保持在接近干雪背景水平。

进入春季以后，白天太阳辐射增强，表层雪温逐渐接近0℃。随后上层液态含水率首先出现明显升高。

经过一定时间以后，中层含水率开始增加，而下层仍保持较低水平。

随着持续升温，下层含水率也逐渐上升。

平台由此形成：

太阳辐射增强 → 表层升温 → 上层雪产生液态水 → 融水向中层迁移 → 深层含水率增加 → 雪层底部开始出现明显融水

的完整时间序列。

夜间温度降低以后，上层液态含水率明显下降，部分液态水重新冻结；第二天升温后再次增加，从而形成明显昼夜融冻循环。

随着春季持续变暖，各层夜间含水率不再完全恢复到低值，说明整个雪层逐步进入持续湿雪和融雪阶段。

这些数据与雪深和雪密度共同使用，可以进一步分析积雪消融、产水和融雪径流形成过程。

典型案例：湿雪雪崩试验坡监测

某高山试验坡春季存在湿雪雪崩活动，需要观察雪层含水状态和稳定性变化。

项目在重点坡面布设多层液态含水率和雪温传感器，同时配置雪深、雪密度、雪层压力、雪体位移和自动气象站。

稳定低温阶段，各层含水率长期处于较低水平，雪体位移基本稳定。

一次持续升温过程发生后，上部雪层含水率首先增加，随后水分逐步向中下层迁移。

当下部雪层含水率也持续升高以后，部分雪层压力和位移参数出现明显变化。

平台将这一过程标记为“深层增湿事件”，但不会仅凭含水率数据直接发布雪崩结论，而是与压力、位移、气象及其他雪层状态共同进行综合研判。

经过多个雪季积累，可比较不同湿雪雪崩事件发生前液态含水率剖面和迁移过程，为当地湿雪雪崩机理研究及本地化风险模型建立提供数据基础。

典型案例：综合积雪分析站升级

某现有积雪站已经具备雪深、雪密度和多层雪温监测，希望进一步提高对春季融雪过程的识别能力。

在原有采集主机基础上增加多层液态含水率传感器，并保持所有设备统一时间同步。

升级后系统同时获得：

雪深 → 积雪厚度；

雪密度 → 单位体积质量；

雪温剖面 → 热状态；

液态含水率 → 湿雪和融水状态。

由原有三参数积雪分析系统升级为四维积雪状态分析系统。

在融雪季，平台可以区分“雪温已经升高但仍基本为干雪”“液态水开始产生”“融水正在向深层迁移”“整个雪层进入持续湿雪状态”以及“夜间再次冻结”等不同阶段。

这种多参数组合能够显著提高积雪过程数据的可解释性，并为融雪水文、雪崩研究和高寒工程监测提供更加完整的基础数据。
