一体式超声波时差明渠流量在线监测方案

一、项目背景与行业痛点

明渠流量是农业灌溉、水资源调度、生态补水、城市排水、污水排放、地下管网运行和工业用排水计量中的基础水文参数。与封闭满管不同，明渠和非满管管道同时存在自由水面、水深变化、断面变化和速度分层，流量不能只依靠单一流速值进行准确判断。

传统明渠流量监测通常采用人工流速仪测流、水位—流量关系、量水堰槽或单点流速传感器。人工测流具有较好的现场校核价值，但难以形成全天候连续数据；传统堰槽方法需要较规范的水力条件和土建结构；单点流速则容易受到边壁、底部摩阻、淤积、回水、漩涡和局部紊流影响，测得的局部速度并不一定能够代表整个过水断面的平均流速。

对于农业渠道和城市排水明渠，流态变化尤其明显。灌区渠道可能经历启闭闸门、轮灌、停水、低流速和反向回水；城市排水系统可能经历晴天低流量、降雨快速上涨、管道顶托和下游河道回水；污水及工业排水则可能存在悬浮物、泥沙、漂浮物和不稳定水位。单纯使用固定水位—流量关系，可能因断面淤积和水力边界改变产生长期偏差。

超声波时差法采用成对超声换能器在顺流和逆流方向传播声波，通过两个方向传播时间的微小差值获得声道平均流速。相对于只测一个局部点位的流速传感器，采用多层声道可以在不同水深位置获取多个速度信息，再结合实时水位和实际断面几何关系重建断面平均流速，实现速度—面积法流量计算。

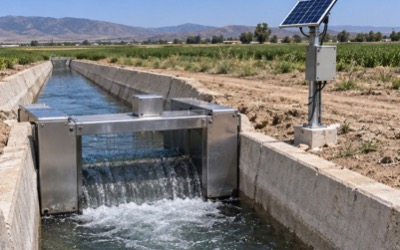

S-CGOCF-A01采用一体式测流箱结构，将规则过流断面、多层时差声道、液位测量和安装结构综合色集成。对于新建渠道，可直接将设备作为标准化测流断面；对于既有小型明渠和排水通道，可通过现场改造建立相对稳定的测量断面，减少每个项目重新设计复杂传感器支架和声道定位结构的工作量。

时差法明渠流量监测的核心并不是简单安装一台流量计，而是保证“真实断面＋有效声道＋准确水位＋合理速度积分＋长期断面稳定”。任何一个环节发生变化，都可能导致最终流量偏差。例如渠道底部淤积会改变有效面积，漂浮物可能遮挡声道，水位基准变化会改变断面面积计算，回水可能改变原有流速分布，设备安装不水平则可能影响多层声道对应高程。

因此，本方案不采用单一“水位换算流量”的思路，而是建立：

标准化过流断面 → 多层超声波时差测速 → 实时液位测量 → 水温声速补偿 → 双向流向识别 → 分层速度重建 → 有效过水面积计算 → 断面流量积分 → 瞬时流量 → 累计水量 → RTU远程采集 → 4G/以太网传输 → SIYB®水文监测平台 → 异常流态识别 → 现场比测与断面校核

的一体式超声波时差明渠流量在线监测体系。

二、建设目标与监测目标

1. 建设目标

建设以S-CGOCF-A01一体式超声波时差法明渠流量计为现场核心设备，以多层声道测速、液位测量、断面模型、RTU通信和SIYB®水文流量监测平台为基础的在线流量监测系统，实现明渠流速、水位、瞬时流量和累计流量连续自动监测。

2. 流速监测目标

连续获取不同高度声道的平均流速，识别低流速、高流速、正向流和反向流，并综合色不同测流层速度计算具有断面代表性的综合色平均流速。

3. 水位监测目标

连续监测测流箱或渠道内实际水位，将水位转换为实时有效过流面积，同时识别水位快速上涨、回落和异常变化。

4. 流量监测目标

根据实时速度分布和有效断面计算瞬时流量Q，并持续积分形成小时水量、日水量、月水量、年度水量及自定义统计周期累计水量。

5. 双向流监测目标

针对河道回水、潮汐影响、泵站启停、管网倒灌及渠道反向输水等工况，记录流速方向和正反向累计水量，避免将反向流量错误累计为正向用水量。

6. 远程监控目标

将流速、水位、瞬时流量、累计流量、设备电压、通信状态和异常信息远程上传平台，形成无人值守明渠流量在线监测节点。

7. 数据质量目标

建立断面尺寸、安装高程、声道位置、水位零点、算法版本、现场比测和维护记录，使每一条流量数据均能够追溯其测量条件。

系统应能够回答：

当前水位是多少 → 不同层流速是多少 → 流向是否发生变化 → 当前瞬时流量是多少 → 今天累计过水量是多少 → 当前断面是否存在速度分层 → 是否存在回水或反向流 → 流量异常是水位变化还是流速变化造成 → 是否可能发生淤积或堵塞 → 当前数据是否需要现场复测断面。

三、需求分析

1. 明渠流量应采用速度和面积联合测量

明渠瞬时流量本质为过水断面上速度的面积积分。仅测量水位并采用固定经验关系，在回水、闸门运行和断面改变条件下容易产生偏差；仅测量单点流速同样不能稳定代表整个断面。

2. 测流断面必须稳定

测流位置应尽量选择顺直、断面规则、水流相对稳定的位置，避开急弯、跌水后强紊流、闸门紧邻下游、泵出口、支流汇入口和大面积回流区。

3. 多层测速应覆盖主要过水深度

水深较大时，底层、中层和表层流速可能存在明显差异。多层时差声道应根据实际液位范围合理 распредел布，使主要过水区域均具有速度观测信息。

4. 最低有效水位必须考虑最低声道高程

当水位下降至某些声道以下时，相应声道无法继续形成完整水下声程。算法应根据当前水位自动判断有效声道数量，而不能继续使用已经露出水面的声道数据。

5. 淤积必须进入流量数据管理

底部泥沙沉积会降低实际过水面积并改变速度分布。如果平台仍使用初始断面参数，可能形成系统性流量偏差，因此需要定期复测断面。

6. 漂浮物与气泡会影响声道

大量水草、塑料袋、树枝、气泡或悬浮杂物进入超声路径后，可能造成信号衰减、传播时间异常或瞬时声道失效。

7. 回水工况必须直接测速度

当下游水位顶托时，相同水位可能对应不同流量。时差法直接测量水体流速，可以降低单纯水位—流量关系在回水条件下的不确定性。

8. 水温必须进行补偿

水中声速与温度有关。设备资料配置水温检测能力，算法应使用实际水温对超声传播参数进行补偿。

9. 低流速需要严格进行零流校验

资料给出了较低流速和双向测量能力。低流速条件下，安装几何误差、时间零偏和局部扰动占比会增大，因此应通过静水或近零流状态开展零点检查。

10. 环保、水资源和结算用途应区分

一般运行监控、水文观测、水资源管理、污染源在线监测和贸易结算对计量、检定和数据有效性的要求不同，正式项目应根据最终用途确定验收体系。

11. 一体式结构不能替代现场水力条件评价

测流箱能够标准化局部断面和传感器位置，但上游流态仍会影响进入测流箱的速度分布，因此安装前仍需评估进水条件和必要的直线过渡段。

四、总体解决方案

S-CGOCF-A01一体式超声波时差明渠流量在线监测系统采用“规则断面＋多层时差测速＋实时液位＋速度面积法＋远程遥测”的总体技术路线。

现场根据渠道宽度、最大水位、最小水位和设计流量选定一体式测流箱规格，使设备内部形成已知且可测量的规则断面。多组超声波换能器按照不同高程布置于测流箱两侧，在水平方向或设计斜向形成多个声学测流路径。

每一层换能器分别测量顺流传播时间和逆流传播时间。由于水流对声波传播速度产生叠加和抵消作用，两个方向传播时间存在微小差异，通过时差算法计算该声道对应的平均流速。

系统实时测量水位，根据当前液位确定有效过水断面面积和可用声道。多层速度通过分层面积权重、插值或项目建立的断面速度模型转换为断面平均流速，并与实际过水面积相乘得到瞬时流量。

瞬时流量持续按时间积分形成累计过水量。正向和反向流量可分别累计，以满足回水、双向输水和排水倒灌等场景。

现场RS485/MODBUS数据接入RTU或4G采集主机，再通过4G、以太网或其他通信网络上传SIYB®水文流量监测平台。

总体数据链路为：

多层超声换能器 → 顺逆流传播时间 → 声道流速 → 水温补偿 → 实时水位 → 有效声道判断 → 有效断面面积 → 分层速度积分 → 断面平均流速 → 瞬时流量 → 正/反向累计水量 → RS485/MODBUS → RTU/4G采集终端 → SIYB®水文监测平台 → 流量统计 → 异常诊断 → 调度与计量应用。

五、系统架构设计

1. 水力断面层

由一体式测流箱或规则明渠结构形成稳定且尺寸已知的过水断面，是后续速度面积法计算的几何基础。

2. 多层流速感知层

采用8层、24层或项目定制更多层数的超声波时差声道，获取不同高度的声道平均流速。

3. 水位感知层

根据设备配置采用雷达、静压或适配液位测量方式获得实时水深。

4. 温度补偿层

测量实际水温，综合色修正声速及声学测量参数。

5. 边缘计算层

负责顺逆流传播时间计算、流速解算、流向判断、声道有效性判断、水位面积换算和瞬时流量计算。

6. 数据采集层

采用RS485/MODBUS与RTU、4G采集主机或综合在线采集终端连接。

7. 通信传输层

采用4G、以太网、NB-IoT或项目通信网络将实时数据上传服务器。

8. 平台应用层

完成实时流量、累计水量、趋势、统计、异常告警和设备状态管理。

9. 水务业务层

为灌溉调度、分区用水、城市排水、污染源监管、水资源计量、生态补水和工业水量平衡提供数据。

六、监测内容与监测方法

1. 分层流速

分别记录各有效超声声道测得的综合色路径平均流速，用于分析垂向流速分布。

2. 断面平均流速

根据各层速度、有效水深和断面面积权重计算综合色平均流速。

3. 流向

根据顺流和逆流传播时间关系识别流动方向，并以正负值表示。

4. 水位

连续测量过流断面实时水位，用于计算有效面积和判断有效声道。

5. 瞬时流量

根据断面速度积分计算当前m³/s、L/s或项目规定单位下的瞬时流量。

6. 累计流量

对瞬时流量随时间积分，形成m³为单位的累计过水量。

7. 正向累计量

仅对正向流量进行积分，用于供水、输水及一级a流向统计。

8. 反向累计量

单独统计反向过水量，用于倒灌、回水及双向流研究。

9. 水温

监测水温，为声速补偿和设备运行诊断提供基础参数。

10. 设备电压

太阳能和蓄电池项目可持续监测供电电压，用于判断能源状态。

11. 通信状态

监控设备、RTU和平台之间的数据通信是否正常。

12. 断面状态

通过人工计划巡检、现场复测或视频辅助检查淤积、漂浮物和结构变化。

七、技术原理与算法模型

1. 超声波时差测速原理

设两个超声波换能器之间声程长度为L，水中声速为c，水流沿声路径方向的速度分量为u，则顺流传播时间为：

t_d = L / (c + u)

逆流传播时间为：

t_u = L / (c - u)

通过两个传播时间的倒数差，可以消除声速c的主要影响：

u = L / 2 × (1/t_d - 1/t_u)

若声道与主流方向夹角为θ，则主流方向速度可表示为：

v = L / (2cosθ) × (1/t_d - 1/t_u)

等价形式为：

v = L(t_u - t_d) / [2t_ut_dcosθ]

2. 流向判断

当t_d＜t_u时，表示声道定义方向与水流方向一致；当关系反转时，计算流速符号相应改变，从而实现双向流识别。

3. 水温声速补偿

水中声速随温度变化。系统通过实际水温对声学参数进行修正，以降低季节性水温变化对传播时间计算的影响。

4. 有效水深计算

设液位传感器测得水面高程为H，断面基准高程为H₀，则有效水深：

h = H - H₀

设备安装和后续维护过程中必须保持H0基准一致。

5. 矩形规则断面面积

对于宽度为B的矩形断面：

A(h) = B × h

对于其他断面，应根据实际几何模型建立A=f(h)关系。

6. 速度面积法流量

流量基本公式为：

Q = ∫_A v dA

多层离散测量条件下可近似表示为：

Q ≈ Σv_iA_i

其中vi为第i速度分层代表流速，Ai为该速度代表的过流子面积。

7. 断面平均流速

综合色平均流速可表示为：

V_avg = Σ(v_iA_i) / ΣA_i

因此：

Q = V_avg × A

8. 多层速度插值

当水位位于相邻声道之间时，可以根据声道高程和实测速度采用分层权重、线性插值或项目标定后的速度分布模型估算未直接测量区域流速。

9. 有效声道自动判断

设第i声道安装高程为H_i。当：

H > H_i + H_margin

且声学信号质量满足要求时，该声道进入流量积分；水位不足或信号异常时，该声道应退出本周期计算。

10. 瞬时流量

每个计算周期获得：

Q(t) = Σv_i(t)A_i(h)

平台可采用m³/s、m³/h或L/s显示。

11. 累计水量

在离散时间序列中：

V_cum = ΣQ_kΔt_k

计算时必须统一流量和时间单位。

12. 正反向累计

正向累计：

V₊ = Σmax(Q_k,0)Δt

反向累计：

V_- = Σ|max(min(Q_k,0))|Δt

净流量：

V_net = V₊ - V_-

13. 流量变化率

可计算：

R_Q = [Q(t)-Q(t-1)] / Δt

用于识别闸门启闭、泵站运行和暴雨径流造成的流量快速变化。

14. 水位变化率

可计算：

R_H = [H(t)-H(t-1)] / Δt

用于识别快速涨水、排空及异常水位波动。

15. 速度分层指数

可定义：

I_v = (V_max-V_min) / max(|V_avg|, ε)

速度分层指数持续明显增加时，可提示流态、淤积、回水或局部障碍发生变化。

16. 声道一致性分析

对相邻声道速度差：

ΔV_i = |V_i-V_i+1|

综合色历史背景可识别某单个声道异常偏离。

17. 零流漂移分析

在确认近静水状态下，理论V应接近0。长期统计零流状态下综合色偏差，可用于判断时间零偏、安装变化和换能器状态。

18. 流量比测修正

现场采用标准流速仪、ADCP或其他认可参考方法开展比测时，可建立：

Q_ref = aQ_online + b

但a、b只能依据实际现场比测数据确定，不能采用通用经验系数。

19. 断面淤积影响

若底部淤积厚度为Δh，实际有效面积变化：

ΔA = A_initial - A_current

即使流速保持不变，也会直接产生：

ΔQ ≈ V_avg × ΔA

因此定期复测断面属于在线流量计量的重要质量控制措施。

八、系统功能设计

系统支持多层时差流速测量、实时液位、水温补偿、正反向流识别、瞬时流量、累计流量、正向累计量、反向累计量、净累计量、声道状态判断、断面参数配置、水位基准配置、RS485/MODBUS通信、远程数据采集、设备电压监测、实时曲线、历史查询、小时统计、日统计、月统计、异常告警和运维记录。

针对农业灌溉项目，可扩展渠道分区计量、闸门开度、人工计划调度计划和用水统计。

针对城市排水和地下管网项目，可扩展降雨、水位、流速、流量、泵站状态和视频监控，实现排水系统水力过程联合分析。

针对污染源项目，可与COD、氨氮、总磷、总氮等水质在线仪表共享数据平台，用流量和浓度进一步计算污染物排放负荷。

九、硬件组成与配置方案

1. S-CGOCF-A01一体式测流箱

形成规则过流断面并承担超声换能器、液位传感器及安装结构集成。

2. 多层超声波时差换能器

按照8层、24层或项目定制层数配置，对不同水深位置进行双向声学测速。

3. 液位测量单元

根据现场结构选用雷达、静压或项目适配液位方式，持续获取实际水位。

4. 水温传感器

用于水温监测和超声声速补偿。

5. 流量计算控制器

负责传播时间测量、分层流速计算、断面面积、水量积分和通信输出。

6. 断面及固定结构

包括不锈钢测流箱、换能器安装座、导轨、固定支架和项目连接结构。

7. RTU/4G数据采集终端

通过RS485/MODBUS读取流量计数据并完成远程传输。

8. 太阳能供电系统

无市电场景可配置太阳能板、蓄电池和充电控制器。

9. 市电电源系统

具备交流电源的城市排水和工业项目可配置AC/DC电源转换模块。

10. 防雷浪涌系统

配置电源和通信浪涌保护、接地和必要的综合在线防雷措施。

11. 户外设备箱

安装RTU、电源、通信、防雷及端子设备。

12. SIYB®水文流量监测平台

用于实时数据、统计分析、告警及远程运维。

十、核心设备参数

1. S-CGOCF-A01产品资料确认参数

产品型号：S-CGOCF-A01。

产品名称：A型一体式超声波时差法明渠流量计。

测量方式：超声波时差法/复合式流速流量测量。

测流层数：8层或24层，可定制更多层数。

液位检测范围：0～400mm至0～1200mm，根据型号和测流箱配置确定。

资料给出的双向流速测量范围：±0.01～±5m/s。

流速分辨率：0.001m/s。

流速误差：流速≤0.1m/s时±0.008m/s；0.1～5m/s时±2.5%。

液位精度：±2mm。

通信接口：RS485。

通信协议：MODBUS。

接口保护：防静电、防浪涌、防反接。

温度检测范围：-25～80℃。

水温测量精度：不超过±0.2℃。

工作环境温度：-25～80℃。

存储环境：-40～80℃，相对湿度≤85%。

工作电压：DC7～32V。

平均工作电流：DC12V时＜20mA。

峰值工作电流：DC12V时＜200mA。

绝缘电阻：传感器电源与外壳之间≥5MΩ。

资料标称防护等级：IP68。

资料标称防雷等级：6kV。

2. 断面规格建议参数

测流箱宽度：根据渠道净宽、设计流量及允许水头损失定制。

测流箱高度：根据最高运行水位和安全超高确定。

材料：建议304不锈钢或项目要求的耐腐蚀金属材料。

结构：规则矩形过流断面优先。

安装方式：嵌入式、落槽式或项目定制法兰/固定结构。

设计原则：不得因测流箱过度缩窄造成不可接受的水头损失、壅水或明显流态改变。

3. 多层声道配置建议

小水深渠道：优先采用8层配置。

水位变化范围较大或要求更高断面代表性项目：可采用24层或定制更多声道。

声道分布：根据最低水位、常用水位、最高水位及速度分布设计。

声道控制：根据实时水位动态启用有效水下声道。

4. 4G遥测终端建议参数

传感器接口：RS485。

协议：MODBUS-RTU。

远程通信：4G LTE Cat.1。

平台主管：MQTT、TCP/IP、HTTP/HTTPS或项目协议。

采集周期：10s～60min可配置，根据业务需求确定。

上报数据：流速、水位、瞬时流量、累计流量、流向、水温、电压及设备状态。

5. 太阳能系统建议参数

设备本体供电：DC7～32V。

典型系统电压：DC12V或24V。

太阳能板：可根据RTU、通信频率和附加设备配置30～80W或更高功率。

蓄电池：建议20～40Ah起，根据连续阴雨目标专项核算。

控制器：PWM或MPPT。

能源设计：应将流量计、RTU、4G通信和选配传感器全部纳入日耗电量计算。

6. 设备箱建议参数

防护：建议IP65及以上。

材料：不锈钢、户外喷塑钢板或工程塑料。

内部：电源、RTU、防雷器、断路保护和接线端子分区安装。

7. 参数应用边界

8层/24层测流、液位范围、流速范围、分辨率、流速误差、液位精度、RS485/MODBUS、水温范围及精度、DC7～32V供电、电流、绝缘、IP68和6kV等属于S-CGOCF-A01现有资料参数。

测流箱具体宽高、4G通信配置、太阳能板和蓄电池容量、数据周期及设备箱参数属于本方案根据明渠在线监测项目补充的工程建议，应根据现场断面、最大流量、通信条件和供电要求专项确定。

IP68和6kV为来源资料标称技术参数，不等同于本方案另行提供了第三方防护等级或防雷检测认证，正式项目应以技术协议、检验资料及实际供货文件为准。

十一、软件平台与数据展示

SIYB®水文流量监测平台按照“区域—项目—渠道/管网—测流断面—设备”的层级管理在线流量数据。

1. 实时监测页面

显示实时水位、各层流速、断面平均流速、瞬时流量、流向和累计流量。

2. 多层流速剖面

将不同高程声道的流速绘制为综合色速度剖面，用于分析垂向速度分布。

3. 水位—流量联合曲线

同屏显示水位与流量，便于发现相同水位下因回水或速度变化造成的流量差异。

4. 瞬时流量曲线

以秒、分钟或项目采集周期展示流量过程。

5. 累计水量页面

统计小时、日、月、季度和年度累计水量。

6. 正反向流量页面

分别统计正向、反向和净过水量。

7. 断面参数页面

保存测流箱宽度、底部高程、各声道高程、液位零点和断面模型。

8. 声道状态页面

显示当前有效声道、速度值及异常声道状态。

9. 设备状态页面

显示电源电压、通信状态和RTU运行情况。

10. 告警中心

显示高水位、低水位、超流量、反向流、流量突变、设备异常及通信异常。

11. 数据统计

形成最大流量、最小流量、平均流量、峰值时间和累计水量统计。

12. 运维档案

保存断面复测、清淤、传感器维护、水位基准校核和现场比测记录。

十二、数据分析与智能应用

1. 流量过程分析

分析日内、灌溉周期、降雨过程和泵站运行过程中的流量变化。

2. 水位—流速解耦分析

通过同时分析水位和流速，识别流量变化究竟来源于过水面积变化还是速度变化。

3. 回水识别

当水位持续升高而流速没有同步增加，甚至出现下降或反向流时，可作为下游回水或顶托的辅助特征。

4. 淤积趋势识别

若相似水位和调度条件下流速分布长期发生变化，结合断面巡检可辅助识别淤积对流场的影响。

5. 堵塞识别

当水位突然升高而流量明显下降，可结合上游工况判断是否存在漂浮物、闸门异常或通道堵塞。

6. 声道异常识别

某一层流速长期明显偏离上下相邻声道，可检查换能器污染、遮挡、安装变化或局部流态异常。

7. 低流速质量分析

针对长期低流速断面，平台可综合色零点漂移和流速噪声评价数据稳定性。

8. 水量平衡分析

在多个上游、下游和支渠布设流量计后，可计算：

ΔV = V_in - ΣV_out

用于灌区输水损失、管网水量平衡及工业水系统分析。

9. 灌溉水利用分析

按支渠、斗渠、田间分区统计累计水量，为灌溉调度和分区用水管理提供依据。

10. 排水过程分析

与降雨数据联动分析城市排水系统从起涨、峰值到退水的全过程。

11. 污染负荷扩展计算

若同步获得污染物浓度C和流量Q，可计算瞬时污染负荷：

L = C × Q × K

其中K为单位换算系数，从而将“浓度监管”扩展为“排放负荷分析”。

12. 断面长期稳定性分析

对现场比测修正系数、断面面积、速度分层和水位基准进行长期比较，识别测流条件是否发生系统性变化。

十三、预警机制与决策支撑

1. 高水位预警

水位达到渠道安全水位、管网风险水位或项目设置值时触发预警。

2. 低水位预警

水位低于最低有效测流高度时，提示有效声道减少并对流量数据质量进行标记。

3. 流量超限预警

瞬时流量超过渠道、排水通道或工艺设计流量时产生告警。

4. 流量突增预警

短时间流量变化率明显增大时，提示闸门操作、降雨汇流、泵站启停或异常排水事件。

5. 反向流预警

检测到持续反向流时，提示回水、倒灌或流向改变。

6. 水位—流量不匹配预警

水位明显上涨而流量下降，或水位变化较小但流量异常变化时，进入水力异常分析。

7. 声道异常预警

单个声道长期失效或流速明显偏离相邻层时，提示检查换能器和声道环境。

8. 淤积维护提示

长期数据和现场巡检综合色显示断面发生明显改变时，提示重新测量断面并更新参数。

9. 设备电压预警

太阳能点位电池电压下降至项目设定值时产生能源维护提示。

10. 数据质量判断流程

流量异常 → 检查设备状态 → 查看各层流速 → 检查水位 → 判断流向 → 检查断面淤积/漂浮物 → 对比上下游工况 → 必要时开展现场标准比测 → 确认真实水力事件或设备异常。

十四、项目实施方案

1. 现场踏勘

调查渠道或管道尺寸、坡度、材质、最大水位、最低水位、设计流量、淤积和上下游水力条件。

2. 测流断面选择

优先选择顺直、流态相对稳定、具备安装和维护条件的位置。

3. 最大过流能力核算

根据项目最大设计流量、水位和允许流速确定测流箱断面尺寸，避免设备形成明显水力瓶颈。

4. 最小水位核算

确认低水位条件下仍有足够声道保持浸没，满足最低流量阶段监测。

5. 测流层数选择

综合色水深范围、速度分层和精度要求，在8层、24层或定制更多层数之间选择。

6. 土建改造

对既有渠道进行必要的基底平整、侧壁修整和测流箱连接施工。

7. 一体式测流箱安装

保证设备水平、稳定，与渠道衔接顺畅，不形成明显漏流和旁通。

8. 换能器检查

确认多层换能器位置、声程和安装高程与设计参数一致。

9. 液位基准设置

使用现场高程或人工尺测建立水位零点和断面底部基准。

10. 断面参数录入

将实际宽度、高度和有效过流几何参数写入控制器。

11. 水温测试

检查水温值及补偿功能是否正常。

12. 零流检查

在具备静水或极低流速条件时检查各声道零点。

13. 流向核对

通过实际水流方向确认流速正负号定义。

14. 分层速度检查

查看不同声道速度是否符合合理的断面分布，不应在正常流态下出现大面积随机反向。

15. RS485通信调试

核对MODBUS地址、波特率、寄存器和数据单位。

16. RTU与4G通信联调

完成现场采集和平台主管数据上传。

17. 平台参数配置

建立项目、测流断面、设备编号、单位、报警和统计周期。

18. 现场流量比测

在多个不同水位和流量工况下采用适用参考方法进行比测，不宜只在一个流量点进行校核。

19. 参数优化

根据现场比测结果检查断面、声道、液位基准和算法参数。

20. 试运行

连续观察多个水力工况，重点验证低流量、正常流量、高流量及可能的回水状态。

21. 项目验收

验收宜包括断面尺寸、多层声道、流速、水位、流向、瞬时流量、累计流量、通信、平台、现场比测、断面档案和运维制度。

十五、运维服务保障

一体式超声波时差明渠流量计的长期数据质量主要取决于换能器、断面、水位基准和水力条件是否稳定，因此运维工作应围绕“声道＋断面＋水位＋通信”开展。

定期检查超声换能器表面是否附着泥沙、水垢、生物膜和杂物。声学表面污染可能导致信号衰减和传播时间异常。

定期检查测流箱内部和上下游区域是否出现淤泥、砂石和垃圾堆积。发生明显淤积后不仅需要清理，还应重新核对实际有效断面。

汛期和暴雨后重点检查树枝、塑料袋、水草等漂浮物是否遮挡声道或阻塞测流箱。

定期利用人工水尺或参考水位仪检查液位零点，防止安装结构沉降或传感器偏移造成面积计算错误。

太阳能项目应检查太阳能板污染、蓄电池电压和设备箱防水；市电项目检查电源、接地和浪涌保护。

现场线缆应防磨损、防拉脱，水下接头不得因长期机械冲击松动。

建议按照项目业务重要性定期开展现场流量比测。发生清淤、渠道改造、测流箱移动、传感器更换或明显水力条件改变后，应重新比测。

平台应长期保存断面参数、安装高程、声道配置、比测记录和算法版本，使历史流量数据能够完整追溯。

十六、项目优势与方案价值

S-CGOCF-A01并非单纯安装一个超声流速探头，而是将规则断面、多层超声测速和液位测量综合色集成，从工程结构层面提高不同项目安装条件的一致性。

多层时差声道直接获取不同水深位置的速度信息，相比单点流速方案能够更充分反映断面速度分层。

时差法根据顺逆流传播时间差计算流速，可以识别正向和反向流动，适用于回水、双向输水和低流速等复杂工况。

实时水位与多层流速同步计算，使流量直接建立在实际过水面积和速度基础上，降低单纯固定水位—流量关系在回水和断面变化条件下的局限。

资料提供8层和24层等多层配置，可根据水深和项目精度需求调整测流层数。

DC7～32V宽电压和较低功耗适合太阳能无人值守点位建设，可用于偏远灌区、河道和地下排水监测。

RS485/MODBUS接口便于与水利RTU、4G数据采集终端和现有水务平台集成。

平台同时保存速度、水位、流量和断面信息，能够从传统“只有一个流量数值”升级到可解释的水力过程数据。

最终形成：

标准化测流断面 → 多层超声时差测速 → 水温补偿 → 实时水位 → 有效断面计算 → 速度面积积分 → 双向瞬时流量 → 正反向累计水量 → RTU远传 → 水文云平台 → 水力异常诊断 → 现场比测校核

的一体式明渠流量在线监测技术体系。

十七、应用场景

1. 灌区干渠流量监测

用于干渠连续输水流量和累计供水量在线计量。

2. 支渠与斗渠计量

用于农业分区供水和渠道水量分配。

3. 农田灌溉闸口

用于闸门上下游输水流量和累计水量监控。

4. 城市雨水明渠

用于暴雨过程中水位、流速和排水流量连续监测。

5. 城市污水明渠

用于污水输送和排放通道连续流量监控。

6. 非满管排水

适用于具有自由水面的排水管道和箱涵。

7. 地下管网

用于地下排水管网流量、倒灌和异常流向监测。

8. 泵站进出水

用于泵站明渠或非满管通道实际过水量分析。

9. 河道与生态补水

用于规则化监测断面的生态补水流量和累计水量监控。

10. 工业排水

用于工业园区和企业排水通道连续流量统计。

11. 污染源综合在线监测

与水质自动分析仪综合色应用，计算污染物排放负荷。

12. 水资源计量

用于取水、输水和用水量在线统计；涉及法定计量时按相应计量管理要求执行。

十八、效益分析

连续在线测量能够替代大量人工计划定时抄表，形成完整的流量过程线和累计水量记录。

多层流速数据提高对复杂速度分布的认识，使明渠流量不再完全依赖单一局部流速。

正反向流量分开统计，可以提高回水、倒灌及双向水流场景的数据真实性。

农业灌区可利用连续水量数据进行干渠、支渠和斗渠分级水量平衡，提高用水调度精细度。

城市排水项目能够结合降雨识别排水能力、顶托、倒灌和异常高流量事件。

污染源项目综合色流量与污染物浓度后，可进一步获得质量负荷数据，提高排放过程分析能力。

远程通信和异常告警减少分散渠道、河道及地下管网点位的人工巡检工作量。

长期保存断面、速度和水位数据，可为渠道清淤、管网治理、扩容和水力模型校核提供基础资料。

十九、标准规范与技术依据

1. GB/T 11826.2-2012《流速流量仪器 第2部分：声学流速仪》

可作为声学流速测量设备产品技术与性能评价的重要依据。项目具体配置和验收仍应结合设备实际技术协议执行。

2. GB/T 15966-2017《水文仪器基本参数及通用技术条件》

可作为水文仪器环境适应性、基本参数及通用技术条件参考。

3. HJ 15-2019《超声波明渠污水流量计技术要求及检测方法》

用于超声波明渠污水流量计相关技术性能和检测。污染源、污水排放等生态环境项目应根据设备测量原理、项目范围及监管要求判断其具体适用条款。

4. 水资源计量及流量比测相关要求

用于取水许可、水资源计量或政府计量管理项目时，应根据项目所在地和主管部门要求执行相应检定、校准及数据管理制度。

5. 污染源在线监测相关技术要求

流量数据用于污染物排放总量、排污许可或生态环境监管时，应同时执行相应水污染源在线监测系统安装、运行和数据有效性要求。

6. 项目设计和现场校核要求

断面、声道、液位零点、安装高程和现场比测属于系统准确度的重要组成部分，不应以传感器标称精度代替整个流量监测系统实际测量不确定度。

• GB/T 11826.2-2012《流速流量仪器 第2部分：声学流速仪》。
• GB/T 15966-2017《水文仪器基本参数及通用技术条件》。
• HJ 15-2019《超声波明渠污水流量计技术要求及检测方法》。
• 项目所在地水资源计量、灌溉计量及水文监测相关技术要求。
• 污染源项目适用的水污染源在线监测系统技术规范。
• 项目计量检定、校准、现场比测和数据有效性管理要求。
• 《S-CGOCF-A01 A型一体式超声波时差法明渠流量计产品说明书》。

二十、成功案例（典型应用示例）

以下为一体式超声波时差明渠流量监测的典型应用示例，用于说明工程技术逻辑，不作为未经核验的实际客户项目业绩。

案例一：灌区支渠分水计量

某灌区在多个支渠设置一体式超声波时差流量监测点，通过多层速度、水位和累计水量统计各支渠实际供水量，为轮灌调度和水量平衡提供连续数据。

案例二：低流速渠道监测

某渠道非灌溉高峰期流速较低，单点机械流速仪读数波动明显。通过多层时差声道综合色计算断面平均速度，并进行现场零流和比测校核，提高低流速阶段数据稳定性。

案例三：下游回水影响

某排水明渠受下游河道水位上涨影响，渠内水位明显升高但实际流速逐渐降低。系统同时记录水位和双向流速，避免按照单纯水位关系误判流量增加。

案例四：发生短时反向流

某地下排水通道在暴雨期间发生下游顶托，系统检测到流速由正值逐渐接近零后短时转为负值，平台单独记录反向累计水量，为倒灌分析提供数据。

案例五：底部淤积造成长期偏差

某测流断面运行一段时间后，相似水位条件下在线流量与参考比测结果逐渐出现偏差。现场检查发现底部淤积改变了有效面积，完成清淤并重新确认断面参数后恢复一致。

案例六：漂浮物遮挡声道

某农业渠道汛期大量水草进入测流箱，其中一层声道流速突然与相邻层明显偏离。平台通过分层速度发现异常，现场清理后声道恢复正常。

案例七：城市雨水排水过程

某排水渠道在强降雨过程中水位和流量快速升高，系统连续记录起涨时间、峰值流量和退水过程，为排水能力评价和管网模型校核提供资料。

案例八：渠道闸门操作分析

某灌区闸门开启后，系统观察到流速首先快速增加，随后水位逐渐稳定。流速和水位联合数据完整反映闸门调度后的水力响应过程。

案例九：污染物排放负荷计算

某工业排水项目将在线流量与COD、氨氮等浓度数据接入同一平台，通过实时流量计算污染物质量负荷，为排放过程管理提供比单纯浓度更完整的数据。

案例十：现场比测优化断面模型

某项目在低、中、高三个典型流量阶段分别开展参考流量比测，根据结果重新检查水位零点、声道高程和断面尺寸，优化后的系统在不同工况下保持更稳定的一致性。

案例十一：多渠道水量平衡

某灌溉系统在总干渠和多个支渠同时布设在线流量点，通过总进水量与各支渠累计量比较，辅助分析输水损失和异常用水区域。

案例十二：地下管网异常排水识别

某非满管污水通道夜间出现与正常生产周期不一致的流量增加。平台通过流量过程和累计水量发现异常时段，为后续排水来源调查提供时间依据。

二十一、参考文献

1. 《S-CGOCF-A01 A型一体式超声波时差法明渠流量计产品说明书》，V1.0，2026年9月。
2. GB/T 11826.2-2012《流速流量仪器 第2部分：声学流速仪》。
3. GB/T 15966-2017《水文仪器基本参数及通用技术条件》。
4. HJ 15-2019《超声波明渠污水流量计技术要求及检测方法》。
5. 项目所在地水资源计量和农业灌溉用水管理技术资料。
6. 项目适用的污染源在线监测、排水监管和数据有效性技术要求。
7. 项目渠道断面、水位、历史流量、淤积及水力条件调查资料。
8. 项目现场流量比测、安装高程、断面测量和校准记录。

S-CGOCF-A01一体式超声波时差法明渠流量计适用于灌区干渠、支渠、斗渠、闸口、城市雨污水明渠、非满管排水、地下管网、河道规则测流断面、生态补水、泵站进出水、工业排水和水资源计量等场景。

一体式超声波时差法明渠流量监测的技术核心不是简单根据水位换算流量，而是在稳定的规则断面内直接获取多个高度的实际流速，再综合色实时水位计算有效过水面积，通过速度—面积积分获得瞬时流量，并利用多层速度数据识别流态变化、回水、反向流和断面异常。

最终形成“规则测流断面—8层/24层多声道时差测速—实时液位—水温补偿—双向流速—有效声道判断—断面速度积分—瞬时流量—正反向累计水量—RS485/MODBUS—4G远程采集—SIYB®水文监测平台—水力异常诊断—现场断面复测与流量比测”的一体式超声波时差明渠流量在线监测方案。
