分层声道超声波时差法明渠流量监测方案

一、项目背景与行业痛点

明渠流量监测广泛应用于农业灌区、水资源调度、城市排水、河道生态补水、工业排水、地下管网和水环境监管等领域。与满管流量测量不同，明渠具有自由水面，实际流量同时受到水位、断面形状、流速分布、底部糙率、边壁摩阻、淤积、回水以及上下游水工建筑物影响，因此准确测量的核心不是获取某一个位置的局部流速，而是尽可能获得具有断面代表性的速度信息，并与实时有效过水面积进行联合计算。

对于宽型矩形渠、梯形渠、大型灌渠及城市排水通道，单点流速传感器尤其容易出现代表性不足。由于边壁和渠底存在摩阻，通常不同水深和不同横向位置的流速存在差异；闸门调节、弯道、汇流、泵站启停、下游顶托及水位快速变化还会改变速度分布。采用单一局部流速乘以整个断面面积，可能在流态变化后产生持续性系统偏差。

传统人工流速仪可以通过多垂线、多测点获得较完整的断面速度分布，但需要人工计划反复布点、测深和计算，适合现场校核，却难以形成全天候连续数据。大型渠道若需要小时、分钟甚至更短周期连续监测，仅依靠人工计划无法满足水资源精细化调度和综合在线管理要求。

传统量水堰、量水槽能够通过标准水工结构和水位关系实现流量测量，但对既有宽渠道进行改造时土建工程量较大，还可能产生壅水、水头损失和漂浮物堵塞问题。对于希望尽可能保留原渠道断面的大型既有工程，更适合在渠道两岸直接布设固定式声学测流系统。

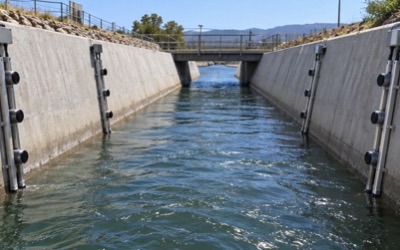

S-CGOCF-B01 B型分层声道超声波时差法明渠流量计采用多对超声波换能器在渠道两岸分层布设。每一对换能器形成独立声学测量路径，根据顺流和逆流方向超声波传播时间差获取该声道代表流速。不同高程的多个声道共同形成垂向速度剖面，再结合实时液位和实测断面几何参数，通过速度—面积法计算瞬时流量和累计流量。

该方案尤其适用于宽型矩形渠道、梯形渠道以及无法通过小型一体式测流箱完成标准化收缩的工程。渠道本体仍作为实际过流断面，通过测量真实断面和安装换能器导轨即可建立连续测流系统，减少对大型水工结构的改造。

分层时差法的工程精度不仅取决于换能器本身。声道角度、两岸基准位置、安装高程、实际声程、雷达水位零点、断面尺寸、淤积变化、声学信号质量和现场比测都会影响最终流量，因此项目必须建立完整的“断面—声道—水位—流速—流量”参数体系。

本方案构建：

渠道断面测绘 → 两岸声道设计 → 1～8层超声波时差测速 → 水温补偿 → 雷达液位 → 有效声道识别 → 分层速度重建 → 实时过水面积计算 → 断面流量积分 → 正反向瞬时流量 → 累计水量 → RS485/MODBUS → RTU/4G远程采集 → SIYB®水文流量监测平台 → 流态异常分析 → 断面复测与现场比测

的分层声道超声波时差法明渠流量在线监测体系。

二、建设目标与监测目标

1. 建设目标

建设以S-CGOCF-B01分层声道超声波时差法明渠流量计为核心，以两岸多层换能器、雷达液位、流量计算控制器、RTU通信终端和SIYB®水文流量监测平台组成的固定式明渠在线测流系统，实现宽型明渠流速、水位、瞬时流量和累计水量连续自动监测。

2. 分层流速监测目标

通过1～8对或项目定制更多对超声波换能器测量不同水深层的声道平均流速，形成实际渠道垂向速度分布，为断面平均流速计算提供多层实测数据。

3. 水位监测目标

利用雷达或项目适配液位传感器连续获取渠道水位，根据水位确定当前有效过水面积以及哪些超声波声道处于有效浸没状态。

4. 流量监测目标

将不同层实测流速与各层所代表的过水面积进行加权积分，计算瞬时流量，并进一步生成小时、日、月、年度及项目自定义周期累计水量。

5. 双向流监测目标

连续识别正向流、近零流和反向流状态，对正向累计量、反向累计量和净过水量分别进行统计，为回水、倒灌和双向输水工况提供完整数据。

6. 速度剖面监测目标

通过不同高程声道流速变化识别速度分层、局部异常、回水和流态变化，使平台不仅输出一个流量数值，同时保留流量形成过程。

7. 远程管理目标

实现流速、水位、瞬时流量、累计流量、水温、设备电压、声道状态及通信状态远程上传，使分散渠道监测点能够纳入统一水资源和水务平台。

系统最终应能够回答：

当前渠道水位是多少 → 哪些声道有效 → 各层流速分别是多少 → 流速剖面是否正常 → 当前水流方向是什么 → 断面平均流速是多少 → 当前瞬时流量是多少 → 今天累计过水多少 → 是否发生反向流 → 是否存在异常速度分层 → 是否可能发生回水、淤积或堵塞 → 当前流量数据是否需要现场复核。

三、需求分析

1. 宽型明渠必须提高速度空间代表性

渠道宽度和水深增大以后，单点测速对整个断面的代表性快速降低。B型方案通过多层声道获取不同水深速度，使速度计算由单个局部点升级为多个综合色声路径。

2. 声道应采用具有流向分量的布置方式

时差测速要求超声传播路径相对于主流方向具有有效速度投影。因此两岸换能器通常应根据渠道宽度、允许安装位置和有效声程设计斜向声路，而不是简单使用与水流完全垂直且没有流向分量的声路径。

3. 声道层数应根据实际水深配置

浅水渠道可以采用较少声道；水位变化范围大、断面较深或要求更高速度剖面分辨能力时，应增加测流层数。来源资料支持1～8层，并可进一步定制。

4. 声程必须满足换能器有效距离

资料列明支持1～23m超声波量程。渠道宽度、声道倾角和两岸换能器位置共同决定实际声程，因此设计阶段必须先计算每层声路径长度，再进行设备配置。

5. 最低水位决定有效声道数量

低水位期间，上部声道可能露出水面。流量算法必须根据实时液位动态剔除未完全浸没声道，并采用当前有效层重新计算速度剖面。

6. 最大水位决定换能器和雷达量程

资料提供0～15m液位检测范围。实际项目仍需根据渠道最高运行水位、洪水位和安装高程确定雷达液位量程及安装位置。

7. 梯形渠道不能简单按矩形面积计算

梯形、复式或其他不规则断面应建立真实高程—面积关系A=f(h)，不能将渠道顶宽或设计宽度直接乘以实时水深。

8. 淤积属于流量计算的重要误差源

超声波流速可能保持正常，但渠道底部泥沙淤积会改变实际过水面积。如果控制器继续使用初始断面参数，流量结果将产生系统性偏差。

9. 回水条件应优先依靠实测速度

下游顶托时，水位可能升高但流量反而降低。分层时差法直接测量水体速度，可避免单纯依赖固定水位—流量关系造成错误判断。

10. 气泡和漂浮物影响声学信号

大量气泡、水草、树枝、塑料垃圾或高浓度漂浮物穿过声路径时可能造成信号衰减和传播时间异常，因此声道位置应避开明显曝气区和强紊流区。

11. 必须建立现场比测制度

标称流速精度不等同于整个断面流量准确度。最终流量还受声道代表性、断面测量和算法影响，因此应通过ADCP、流速仪或项目认可的参考方法开展多工况比测。

四、总体解决方案

S-CGOCF-B01采用“既有渠道断面＋两岸分层声道＋雷达水位＋速度面积积分＋远程在线监测”的总体技术路线。

项目首先对目标渠道进行断面测绘，获取底宽、边坡、实际高程、最低水位、常用水位、最高水位和可能淤积范围。在两岸设置稳定的换能器导轨或固定结构，根据声程和流向夹角确定各层换能器安装位置。

同一声道两端换能器交替发射和接收超声波。顺着水流方向传播的超声波传播时间缩短，逆着水流方向传播的超声波传播时间增加，控制器通过两个传播时间计算该声路径上的平均速度分量，再根据声道与主流方向夹角换算为对应流速。

多个声道分别布设在不同高程，由此获得V1、V2……Vn等分层速度。系统同时获取雷达液位H，并根据实测断面计算当前过水面积A(H)。

流量计算不简单采用一个平均速度，而是按照各声道代表区域进行分层面积加权：

Q = ΣV_iA_i

得到当前断面的瞬时流量。

系统根据速度符号判断水流方向，并分别累计正向水量、反向水量和净水量。所有数据通过RS485/MODBUS进入RTU或4G采集终端，再上传SIYB®水文流量监测平台。

总体技术链路为：

渠道断面测绘 → 对岸换能器分层安装 → 顺逆流超声传播 → 时差计算 → 单声道流速 → 水温补偿 → 雷达液位 → 有效声道识别 → 分层面积划分 → 速度面积积分 → 瞬时流量 → 正反向累计水量 → RS485/MODBUS → RTU → 4G/以太网 → SIYB®水文监测平台 → 流量统计与异常分析。

五、系统架构设计

1. 实际渠道断面层

直接利用既有矩形渠、梯形渠或经过测绘建模的规则/综合色断面作为过水断面。

2. 分层超声测速层

采用1～8对或更多定制超声波换能器，在渠道两岸不同高程建立多个独立时差声道。

3. 雷达液位层

采用非接触式雷达液位测量实时水面高程，用于计算水深、过水面积和有效声道。

4. 水温补偿层

获取实际水温并参与声学测量补偿。

5. 流量计算层

完成传播时间、流速、流向、有效声道、断面面积、瞬时流量及累计水量计算。

6. 现场采集层

采用RS485/MODBUS接入RTU或智能采集主机。

7. 通信层

采用4G、以太网或项目既有水利通信网络完成远程数据传输。

8. 云平台层

形成实时流量、历史趋势、速度剖面、累计水量、设备状态和异常告警。

9. 业务应用层

服务于农业灌溉调度、水资源计量、市政排水、水量平衡、生态补水、污染源排放负荷和工业水务管理。

六、监测内容与监测方法

1. 单层声道流速

记录每一个有效超声波声道对应的路径平均流速。

2. 垂向流速剖面

按照各声道安装高程展示不同水深位置的速度分布。

3. 断面平均流速

根据各层声道速度和代表面积计算综合断面平均速度。

4. 流向

根据超声传播时差的符号判断正向、反向及近零流状态。

5. 实时水位

连续测量水面高程或相对水深。

6. 实时过水面积

根据水位和断面几何模型动态计算实际有效面积。

7. 瞬时流量

将分层速度与对应过水面积进行积分，形成m³/s、m³/h或L/s流量结果。

8. 正向累计流量

统计主要设计流向的累计过水量。

9. 反向累计流量

统计回水、倒灌或反向输水量。

10. 净累计流量

综合色正反向累计值得到断面实际净输水量。

11. 水温

用于超声传播补偿和水环境状态分析。

12. 声道有效状态

根据水位和声学信号质量判断各层是否参与流量计算。

13. 设备电压

太阳能项目可综合色监测系统电源状态。

14. 断面变化

通过人工计划复测、视频或其他辅助手段监控淤积、冲刷和结构变化。

七、技术原理与算法模型

1. 时差法基本原理

设声程长度为L，水中声速为c，水流沿声路方向速度分量为u，则顺流传播时间：

t_d = L / (c + u)

逆流传播时间：

t_u = L / (c - u)

根据传播时间差可以得到：

u = L / 2 × (1/t_d - 1/t_u)

2. 主流方向速度

若超声声路与渠道主流方向夹角为θ，则：

V = L / (2cosθ) × (1/t_d - 1/t_u)

也可表示为：

V = L(t_u-t_d) / [2t_ut_dcosθ]

因此，声道安装角度属于流速计算的关键工程参数。

3. 声程长度

如果渠道两岸换能器横向距离为B，声道与流向夹角为θ，则在理想直线几何条件下：

L = B / sinθ

实际工程应以两端换能器实际三维坐标计算声程，而不宜仅使用设计渠道宽度。

4. 多层测速模型

设当前共有n个有效声道：

V = {V₁, V₂, ... , V_n}

每一层对应不同高程和不同代表水体区域，通过多层速度构建断面垂向速度分布。

5. 水位计算

设实测水面高程为H，断面底部基准为H₀：

h = H - H₀

其中h为实时水深。

6. 矩形渠道面积

矩形渠底宽为B：

A = B × h

7. 梯形渠道面积

设底宽为b，两侧边坡系数分别为m₁和m₂：

A = bh + (m₁ + m₂)h² / 2

对称梯形渠边坡系数均为m时：

A = h(b + mh)

8. 不规则断面面积

不规则渠道应根据断面测绘点建立：

A = f(H)

通过分段积分或高程—面积表计算当前过水面积。

9. 分层面积法

将整个过水断面划分为n个速度代表区：

A = ΣA_i

则流量：

Q = ΣV_iA_i

10. 断面平均流速

V_avg = ΣV_iA_i / A

因此：

Q = V_avgA

11. 有效声道判断

对于安装高程为H_i的第i声道，当实时水位满足：

H > H_i + ΔH_safety

且声学信号质量达到项目要求时，该声道参与流量计算。

12. 水位下降时的动态算法

当高层声道逐渐露出水面时，系统自动从n层切换至n-1层或更少有效层，并按照剩余声道重新构建速度剖面和面积权重。

13. 速度层间插值

声道之间没有直接速度观测的区域，可以采用：

V(z) = V_i + [V_i+1-V_i] × (z-z_i) / (z_i+1-z_i)

进行线性插值，也可根据现场比测建立更符合实际渠道的速度分布模型。

14. 瞬时流量

第k个计算周期：

Q_k = ΣV_i,kA_i,k

15. 累计过水量

V_cum = ΣQ_kΔt_k

16. 正反向累计

正向水量：

V₊ = Σmax(Q_k,0)Δt

反向水量：

V_- = Σ|max[min(Q_k,0)]|Δt

净水量：

V_net = V₊ - V_-

17. 流速剖面离散度

可定义：

CV_v = σ(V₁...V_n) / |V_avg|

在相似水力工况下，速度剖面离散度突然明显增加，可作为流态改变或局部声道异常的辅助指标。

18. 相邻声道梯度

ΔV_i = |V_i+1 - V_i|

综合色长期背景，可以发现某层换能器污染、遮挡或局部回流。

19. 流量变化率

dQ/dt ≈ [Q(t)-Q(t-Δt)] / Δt

用于识别闸门启闭、泵站动作、暴雨汇流及突发排水事件。

20. 水位—流量关系动态分析

在稳定自由流条件下，水位和流量通常具有较稳定关系；当相同水位对应明显不同流量时，可能提示下游回水、流态改变或断面变化。

21. 现场比测模型

采用ADCP、标准流速仪或其他认可方法获取参考流量Qref，与在线流量Qonline比较：

K = Q_ref / Q_online

综合色多个低、中、高流量工况评价系统偏差。修正系数必须来源于实际现场比测，不能直接使用经验值。

22. 断面淤积影响

若淤积造成当前面积由A0变为A1，则在相同平均速度下：

ΔQ = V_avg(A₀-A₁)

因此断面复测属于B型分层声道流量系统长期运维的重要环节。

八、系统功能设计

系统支持1～8层或更多定制声道测速、正反向流识别、雷达液位、水温补偿、断面参数化、多层速度剖面、有效声道自动判断、瞬时流量、正向累计、反向累计、净累计、RS485/MODBUS数据输出、RTU远程采集、设备电压监测、声道异常诊断、实时曲线、历史查询、小时统计、日统计、月统计、年度水量统计和异常告警。

灌区项目可进一步增加闸门开度、渠系层级、供水计划、分区用水和水量平衡。

城市排水项目可接入降雨、上下游液位、泵站状态和视频数据，分析暴雨期间管渠排水能力及下游顶托。

污染源项目可与COD、氨氮、总磷、总氮等水质分析数据联动，根据流量和污染物浓度计算污染物质量负荷。

九、硬件组成与配置方案

1. S-CGOCF-B01流量计算主机

负责多声道传播时间测量、流速解算、断面流量计算、水量累计和数据输出。

2. 分层超声波换能器

渠道两岸成对安装，每一对形成一个独立时差声道。

3. 换能器安装导轨

设置于渠道两岸，用于准确固定不同层换能器高程及声道几何关系。

4. 雷达液位计

非接触测量0～15m范围内项目实际液位。

5. 水温传感器

测量水温并用于声学参数补偿。

6. 断面测量基准

包括断面测绘点、底部高程、岸边控制点和液位基准。

7. RTU/4G采集主机

通过RS485/MODBUS读取流速、液位、流量及设备状态。

8. 4G通信模块

将现场数据上传SIYB®水文流量监测平台。

9. 太阳能系统

偏远灌区、河道等无市电点位可配置太阳能板、蓄电池和充电控制器。

10. 市电电源系统

市政排水、工业排水和泵站项目可通过AC/DC模块提供DC电源。

11. 户外数据箱

安装RTU、电源、通信、防雷和接线端子。

12. 防雷接地

包括电源浪涌、通信浪涌及现场接地系统。

13. SIYB®水文流量监测平台

用于流速、水位、流量、累计水量、声道剖面和设备运行管理。

十、核心设备参数

1. S-CGOCF-B01产品资料确认参数

产品型号：S-CGOCF-B01。

产品名称：B型分层声道超声波时差法明渠流量计。

测量方式：超声波/复合式流速流量测量。

测流层数：1～8层，可定制更多层数。

换能器数量：1～8对，其他对数可定制。

液位检测范围：0～15m。

资料列明超声波量程：1～23m。

双向流速测量范围：±0.01～±5m/s。

流速分辨率：0.001m/s。

流速误差：流速≤0.1m/s时±0.008m/s；0.1～5m/s时±2.5%。

液位精度：±2mm。

数据接口：RS485。

通信协议：MODBUS。

接口保护：防静电、防浪涌、防反接。

温度检测范围：-25～80℃。

水温测量精度：不超过±0.2℃。

工作温度：-25～80℃。

存储环境：-40～80℃，相对湿度≤85%。

工作电压：DC7～32V。

平均工作电流：DC12V时＜20mA。

峰值工作电流：DC12V时＜200mA。

绝缘电阻：传感器电源与外壳之间≥5MΩ。

资料标称防护等级：IP68。

资料标称防雷等级：6kV。

2. 分层声道建议配置

浅水及中小断面：1～3层可根据项目精度和水力条件配置。

常规宽型渠道：建议3～6层综合色覆盖主要水深。

深水或水位变化范围较大渠道：可配置6～8层或定制更多层数。

声道数量原则：根据最低水位、常用水位、最高水位、速度剖面复杂程度及项目计量要求确定。

声道高程：不建议机械等距布置，应根据有效水深和速度分布专项设计。

3. 声道几何建议

有效声程：应控制在设备资料支持的1～23m范围内。

布置：两岸斜向对射。

声路角度：根据渠宽和现场可用安装长度设计。

坐标：每个换能器应建立实际X、Y、Z安装坐标。

安装高程误差：应通过现场测量控制，并记录在设备档案。

4. 雷达液位建议参数

测量范围：与S-CGOCF-B01项目0～15m液位范围匹配。

项目目标精度：与资料确认±2mm液位精度要求相匹配。

安装：避开桥梁构件、强烈水花和明显漂浮物堆积区。

基准：必须与渠道断面高程使用同一基准系统。

5. RTU通信建议参数

设备接口：RS485。

协议：MODBUS-RTU。

远程通信：4G LTE Cat.1或以太网。

采集周期：10s～60min可配置。

典型水文运行：可采用1～5min数据周期，并根据项目需求加密。

数据：各层流速、水位、平均流速、瞬时流量、累计流量、流向、水温、电压和设备状态。

6. 太阳能供电建议

系统电压：DC12V或24V，根据RTU和附加设备确定。

流量计本体：DC7～32V。

太阳能板：建议根据系统总日耗电量配置30～100W或更高容量。

储能电池：根据连续阴雨目标和通信功耗专项核算。

控制器：PWM或MPPT。

7. 户外设备箱建议参数

防护等级：建议IP65及以上。

内部设备：RTU、通信模块、电源模块、浪涌保护、端子和断路保护。

安装：应高于历史最高积水位置。

8. 参数应用边界

1～8层测流、0～15m液位检测、1～23m资料列明超声波量程、1～8对换能器、±0.01～±5m/s流速范围、0.001m/s分辨率、流速误差、±2mm液位精度、RS485/MODBUS、水温参数、DC7～32V供电、电流、IP68及6kV防雷等级属于S-CGOCF-B01现有资料参数。

声道安装角度、具体换能器高程、太阳能板和蓄电池容量、4G终端、平台主管协议及设备箱配置属于本方案根据项目工程需要补充的建议参数，应按照实际渠道断面和技术协议最终确定。

IP68和6kV属于来源资料标称信息，不代表本方案另行提供对应第三方认证或检测报告。

十一、软件平台与数据展示

SIYB®水文流量监测平台按照“区域—河渠—监测断面—设备—声道”的结构管理B型分层声道流量数据。

1. 实时总览

显示当前水位、断面平均流速、瞬时流量、累计流量、流向和设备状态。

2. 分层速度剖面

以声道高程为纵坐标、流速为横坐标展示当前垂向速度分布。

3. 多声道趋势

同时显示各层历史流速，观察不同水深速度变化是否保持合理关联。

4. 水位—流量联合曲线

用于识别水位变化与实际流量变化之间的动态关系。

5. 正反向流页面

分别展示正向瞬时流量、反向流量、正向累计、反向累计和净累计。

6. 有效声道状态

实时显示当前参与流量计算的声道数量和各声道状态。

7. 断面模型

保存断面测绘、高程—面积关系、边坡参数、声道坐标和水位零点。

8. 小时流量统计

形成每小时平均流量、最大流量和累计水量。

9. 日月水量统计

自动形成日、月、年度累计水量和峰值流量。

10. 告警中心

包括高水位、低水位、流量突变、反向流、声道异常、电源异常和通信异常。

11. 运维记录

保存换能器清理、断面复测、雷达零点、水下线缆、现场比测和参数修改记录。

12. 数据追溯

保留断面参数版本、声道安装高程、算法版本和现场校准信息，使历史流量结果可追溯。

十二、数据分析与智能应用

1. 速度剖面分析

综合色多层流速识别渠道垂向速度梯度，评价单点速度是否能够代表实际断面。

2. 回水识别

当水位显著上涨但各层流速同步降低，或低层流速首先接近零甚至反向，可作为下游回水的辅助特征。

3. 异常反向流分析

在排水管网、泵站及河道顶托场景中，平台记录反向流开始时间、最大反向速度、持续时间和累计倒灌水量。

4. 淤积趋势分析

当断面实际出现淤积时，底层速度和水位—流量关系可能逐步变化。结合人工计划断面复测，可以识别长期系统性偏差。

5. 冲刷变化分析

洪水或高流量后若渠道底部发生冲刷，实际断面增大，也可能导致原断面参数失效。

6. 声道异常诊断

如果单层流速突然明显偏离上下层而其他工况稳定，应优先检查换能器污染、声道遮挡、线缆或局部流态。

7. 水量平衡

多断面系统可计算：

ΔV = V_upstream - ΣV_branch - V_downstream

用于分析灌区输水损失和水务系统水量平衡。

8. 渠系调度分析

将闸门开度与渠道流量联合，可以评价闸门调节后流量响应及调度效果。

9. 降雨—排水响应分析

城市排水项目可将降雨量与渠道水位、流速和流量放在同一时间轴，分析起涨时间、峰值延迟和退水过程。

10. 污染负荷计算

综合色流量Q与污染物浓度C：

Load = C × Q × K

可进一步计算COD、氨氮、总磷、总氮等污染物排放负荷。

11. 低流速稳定性分析

利用长期近零流数据统计各声道零点和随机波动，用于评价低流速阶段的数据质量。

12. 多年度水量分析

长期累计渠道输水量、峰值流量和运行时长，为农业水资源利用、排水能力和工程规划提供数据。

十三、预警机制与决策支撑

1. 高水位预警

实时水位达到设计警戒水位时触发平台主管告警。

2. 低水位及有效声道减少提示

当水位下降导致上层声道退出监测时，显示当前有效层数及数据质量提示。

3. 超流量预警

瞬时流量超过渠道设计流量或项目管理阈值时生成告警。

4. 流量突变预警

短时间dQ/dt明显增加时，提示检查闸门、泵站、降雨或异常排水。

5. 反向流预警

连续检测到负流速或反向累计量增加时，提示可能存在回水、倒灌或流向切换。

6. 速度剖面异常

不同声道间速度差明显超过自身正常背景时，进入流态和设备诊断。

7. 单声道故障提示

某声道长期无有效信号但其他声道正常时，平台单独标记故障声道，不直接判定整个流量系统失效。

8. 水位—速度异常组合

水位上涨且速度下降时重点判断回水；水位上涨且速度显著增加时重点判断流量快速增加；水位上涨但底层速度异常下降时重点检查局部淤积或堵塞。

9. 断面维护提示

现场比测长期偏差增加或水力关系持续改变时，提示开展断面复测。

10. 数据异常判断流程

流量异常 → 检查设备状态 → 查看雷达水位 → 查看有效声道 → 比较各层速度 → 判断流向 → 检查上下游水力条件 → 检查漂浮物和淤积 → 必要时开展现场流量比测 → 确认水力事件或设备问题。

十四、项目实施方案

1. 渠道资料调查

收集渠道设计断面、坡度、设计流量、最高和最低水位以及历史淤积情况。

2. 现场断面测绘

不得完全使用设计图纸代替现状断面，应测量实际底宽、边坡、渠底高程和两岸控制点。

3. 流态调查

检查弯道、闸门、桥墩、跌水、支流汇入口、泵站和回水影响。

4. 测流断面确定

选择顺直、流向稳定、两岸具备换能器固定条件的位置。

5. 声程设计

根据渠道宽度和斜向布置角度计算各层声程，确认位于资料支持的1～23m范围内。

6. 声道层数设计

根据最低、常用和最高水位确定1～8层或更多定制声道数量。

7. 声道高程设计

综合色速度分布和水位变化确定每层安装高程，并保证低水位阶段仍有足够有效层。

8. 两岸固定结构施工

安装换能器导轨或专用固定支架，确保长期稳定。

9. 换能器安装

按照设计坐标和方向安装成对换能器，记录实际声程和安装高程。

10. 水下线缆施工

采用保护管或专用线槽，避免水流冲击、漂浮物和施工机械造成拉脱或磨损。

11. 雷达液位安装

在水面无遮挡区域固定雷达液位计，并与断面统一高程基准。

12. 水位零点校准

使用水尺或测量仪器核对雷达水位与实际水位。

13. 断面参数录入

矩形渠录入底宽和高程；梯形渠录入底宽和边坡；不规则渠建立高程—面积关系。

14. 声道几何参数录入

录入每个声道长度、角度和高程。

15. 零流检查

在近静水状态下检查各层流速是否接近合理零点。

16. 流向核对

确认实际主要流向与平台正负号一致。

17. 多层速度合理性检查

在稳定流态下比较各层流速，确认不存在明显安装方向错误。

18. RS485/MODBUS通信调试

核对设备地址、波特率、寄存器、数据类型和单位。

19. RTU/4G平台主管联调

验证流速、水位、流量和累计水量远程上传。

20. 多工况现场比测

至少综合色低、中、高水位或不同典型流量工况进行参考比测，避免仅在单一流量下校核系统。

21. 试运行与验收

验收宜包括断面测绘、声道数量、声程、声道高程、雷达液位、流速、正反流向、瞬时流量、累计流量、通信、平台及现场比测资料。

十五、运维服务保障

B型分层声道系统的长期稳定运行重点是保持“换能器位置不变、声路径畅通、水位基准不变、断面参数真实”。

定期检查两岸换能器支架和导轨是否发生位移、松动或沉降。换能器几何关系变化会直接改变声程和声路角度。

清理换能器表面附着的泥沙、生物膜、水垢和杂物，保持声学表面正常。

汛期或大流量后检查水草、树枝、塑料袋等是否停留在声路径附近。

定期核对雷达液位值与现场水尺，确保水位高程基准没有漂移。

渠道发生清淤、护坡维修、渠底加固、冲刷或结构改造以后，应重新复测断面，不应继续直接使用原有面积模型。

定期开展现场流量比测，综合色低、中、高流量判断系统长期偏差。

检查水下电缆、两岸接线和防雷设备，避免长期水流冲击和雷电造成损坏。

平台应保存每次换能器调整、水位校准、断面复测和算法参数修改记录，并注明生效日期。

十六、项目优势与方案价值

S-CGOCF-B01直接利用既有宽型渠道作为过流断面，无需像一体式小型测流箱一样对整个断面进行明显收缩，更适合大型矩形渠、梯形渠和既有水利工程改造。

1～8层或更多定制超声声道可根据实际水深灵活配置，使系统能够获取多层速度而不是依赖单点代表整个断面。

资料列明1～23m超声波量程，使其能够适配较宽渠道的跨岸声学测量设计。

0～15m液位范围使B型方案能够覆盖比小型一体式结构更大的水深变化场景。

双向流速测量可以直接发现回水和反向流动，特别适合城市排水、河网和下游水位变化明显的工程。

断面、速度剖面和雷达水位联合计算，比只使用固定水位—流量曲线具有更丰富的实际水力信息。

各层流速均可单独保存，使后期出现流量偏差时可以追溯究竟是断面变化、水位变化还是某一个声道异常。

最终形成：

既有宽型渠道 → 对岸多层换能器 → 分层时差测速 → 水温补偿 → 雷达液位 → 动态有效声道 → 实际断面模型 → 速度面积积分 → 双向瞬时流量 → 累计水量 → RTU远传 → 水文云平台 → 速度剖面诊断 → 现场比测与断面复核

的分层声道超声波时差法明渠流量在线监测体系。

十七、应用场景

1. 大中型灌区干渠

用于宽型灌溉干渠输水流量和累计水量连续监测。

2. 灌区支渠

用于支渠分水和区域水资源分配。

3. 梯形农业渠道

通过真实梯形断面和多层速度进行流量计算。

4. 水库输水渠道

用于输水过程流量、速度剖面及累计水量监测。

5. 城市雨水明渠

用于暴雨排水过程中的水位、速度和流量监测。

6. 城市污水明渠

用于大型非满管污水通道连续流量监测。

7. 地下大型箱涵

适用于具备换能器两侧固定条件的非满流箱涵。

8. 河道规则化测流断面

在满足声程和固定条件的断面建立连续固定测流站。

9. 生态补水渠道

用于生态补水实际输水量和年度水量统计。

10. 泵站进出水渠道

分析泵机运行状态与实际过水流量。

11. 工业园区排水渠

用于工业园区排水总量、水量平衡及排放管理。

12. 水资源在线计量

用于取水、输水和分水量综合在线统计，涉及法定计量时按计量管理要求实施。

十八、效益分析

分层声道连续测流能够减少宽型渠道人工计划多垂线测流频次，同时保留断面速度分布信息。

多个声道提高流速空间代表性，有助于降低单点速度受到局部紊流和边界条件影响造成的误差。

利用既有渠道断面实施，可以降低大型渠道安装标准量水构筑物带来的大规模土建改造。

正反向流量独立统计可以发现排水倒灌、河道回水和渠道反向输水。

灌区可利用累计水量开展干渠—支渠分级水量平衡，为精准计划供水和节水管理提供数据。

城市排水系统可将流量与降雨和泵站数据联合，评价箱涵和渠道排水能力。

长期保存分层速度和断面信息，为渠道清淤、扩建、维修和水力模型校核提供基础资料。

十九、标准规范与技术依据

1. GB/T 11826.2-2012《流速流量仪器 第2部分：声学流速仪》

可作为声学流速仪产品性能、技术参数及相关测试的重要技术依据。项目具体系统性能仍应以实际设备、现场安装和技术协议为准。

2. GB/T 15966-2017《水文仪器基本参数及通用技术条件》

可作为水文仪器基本参数、环境适应性和通用性能设计参考。

3. HJ 15-2019《超声波明渠污水流量计技术要求及检测方法》

在污水、污染源和生态环境明渠流量项目中可作为相关技术依据。具体适用范围及检测要求应根据项目设备类型和监管要求确定。

4. 水资源计量相关要求

项目用于取水许可、用水计量或行政水资源管理时，应同时满足项目所在地计量、校准、检定及数据管理要求。

5. 污染源在线监测相关要求

当流量用于污染物排放总量、排污许可或污染源在线监控时，应与适用的水污染源在线监测安装、运行和数据有效性要求衔接。

6. 现场水文测验和比测要求

声学流速仪标称误差不能直接等同于最终渠道流量系统误差，正式项目应将断面测绘、声道布置、水位精度和现场比测纳入整体质量控制。

• GB/T 11826.2-2012《流速流量仪器 第2部分：声学流速仪》。
• GB/T 15966-2017《水文仪器基本参数及通用技术条件》。
• HJ 15-2019《超声波明渠污水流量计技术要求及检测方法》。
• 项目所在地水文测验、水资源计量及农业灌溉计量相关技术要求。
• 污染源项目适用的水污染源在线监测系统技术要求。
• 项目断面测绘、流量比测、计量校准和数据质量管理要求。
• 《S-CGOCF-B01 B型分层声道超声波时差法明渠流量计产品说明书》。

二十、成功案例（典型应用示例）

以下为分层声道超声波时差法明渠流量监测典型工程应用示例，用于说明技术应用逻辑，不作为未经核验的实际客户项目业绩。

案例一：大型梯形灌渠流量在线监测

某灌区干渠断面较宽且水位变化明显，在渠道两岸设置多层换能器。平台综合色不同水深流速和梯形断面实时面积计算瞬时流量，并形成每日累计输水量。

案例二：单点流速代表性不足

某宽渠道原采用单点流速传感器，现场人工比测发现不同水深速度存在明显差异。改用分层声道以后，各层速度独立参与面积积分，提高了断面速度计算的可解释性。

案例三：低水位声道动态退出

某灌区停水阶段水位持续下降，上层换能器逐渐露出水面。系统根据实时液位自动减少有效声道，只使用仍处于有效测量状态的声道进行流量计算。

案例四：下游回水造成水位升高

某城市排水渠受下游河道高水位顶托，渠道水位上涨但各层流速同步下降。分层时差系统记录到实际流量降低，避免将高水位误判为高排水流量。

案例五：底层声道异常发现淤积

某渠道底层声道长期逐渐偏离中上层速度，现场检查发现渠底出现明显泥沙淤积。清淤并复测断面后速度剖面恢复正常。

案例六：漂浮物影响单层声道

汛期树枝和水草停留在一条声道附近，该层信号异常，而其他声道保持正常。平台将其识别为局部声道异常而不是整个流量站故障。

案例七：暴雨期间反向流监测

某地下排水箱涵在外河高水位阶段出现短时倒灌，多层声道同时由正流速逐渐接近零并变为负值，平台记录反向累计水量和持续时间。

案例八：闸门调度水力响应

灌区闸门开度增加后，中上层速度首先增加，随后水位逐步变化。分层速度数据能够比单一瞬时流量更详细地反映渠道调度过程。

案例九：多支渠水量平衡

总干渠和多个支渠分别设置在线测流断面，通过累计水量比较总进水与各支渠分水，为分析输水损失和调度偏差提供依据。

案例十：断面冲刷造成面积变化

某渠道洪水后在线流量与人工计划比测出现持续偏差。断面复测发现渠底发生冲刷，更新高程—面积模型后恢复正常。

案例十一：工业园区污染负荷统计

某工业园排水明渠将S-CGOCF-B01流量数据与COD、氨氮等水质监测数据接入同一平台，实现浓度与排放流量联合计算污染物负荷。

案例十二：宽型渠道现场多工况比测

项目分别在低、中、高流量阶段采用参考流量方法进行比测，通过综合色断面尺寸、水位零点和各声道速度，对系统参数进行优化，避免只使用单一流量点建立校核关系。

二十一、参考文献

1. 《S-CGOCF-B01 B型分层声道超声波时差法明渠流量计产品说明书》，V1.0，2026年9月。
2. GB/T 11826.2-2012《流速流量仪器 第2部分：声学流速仪》。
3. GB/T 15966-2017《水文仪器基本参数及通用技术条件》。
4. HJ 15-2019《超声波明渠污水流量计技术要求及检测方法》。
5. 项目所在地水资源计量、水文测验及农业灌溉用水管理技术资料。
6. 项目适用的城市排水、污染源在线监测及排污许可技术要求。
7. 项目渠道设计图、现状断面测绘、历史水位和流量资料。
8. 项目现场流量比测、声道安装坐标、水位基准和校准记录。

S-CGOCF-B01分层声道超声波时差法明渠流量计适用于灌区干渠、大型支渠、宽型矩形渠、梯形渠道、城市雨污水明渠、地下箱涵、泵站进出水、生态补水通道、工业排水渠以及水资源综合在线计量等场景。

B型分层声道方案的核心并不是简单增加超声波传感器数量，而是在真实宽型渠道中建立具有明确几何关系的多个声学测流层，通过多层实际流速、雷达水位和真实断面模型共同计算流量，使流量数据能够反映实际速度剖面及水力状态。

最终形成“渠道断面测绘—1～8对分层换能器—1～23m声程设计—顺逆流时差测速—水温补偿—0～15m雷达液位—有效声道动态判断—速度剖面重建—断面面积积分—双向瞬时流量—正反向累计水量—RS485/MODBUS—RTU/4G远程传输—SIYB®水文流量监测平台—流态诊断—现场比测与断面复测”的完整分层声道超声波时差法明渠流量监测方案。
