一体式明渠多通道流量计在线监测方案

一、项目背景与行业痛点

农业灌溉渠道、城市排水明渠、生态补水通道、工业排水沟渠及部分非满管排水系统均需要连续获得水位、流速、瞬时流量和累计水量。明渠存在自由水面，实际流量由过水断面面积与整个断面速度分布共同决定，水位变化、边壁摩阻、渠底糙率、泥沙淤积、下游回水和局部紊流都会改变实际流量关系。

传统人工流速仪能够通过多点测量获得断面流量，但需要人工计划布点、测深、测速和计算，适用于校核和阶段性测验，不适合分钟级、小时级连续无人值守监测。采用单点流速传感器虽然能够实现自动采集，但中小型渠道不同水深位置仍可能存在明显速度差异，一个局部速度并不能始终代表整个过水断面。

量水堰、量水槽等传统明渠测流结构通过建立标准水位—流量关系实现计量，技术成熟，但部分既有渠道需要进行较明显的土建改造，同时可能产生一定壅水、水头损失以及漂浮物挂附问题。对于希望保持渠道连续过水、减少大型土建施工并获取实际流速信息的项目，可采用速度—面积法在线测流。

一体式明渠多通道流量计通过在U形框架两侧预先固定多组超声波换能器，形成多个不同高程的超声波时差测流通道。设备安装完成后，每个通道分别测量对应水层的路径平均流速，再结合实时液位、渠道断面尺寸和多层速度分布计算整个断面流量。

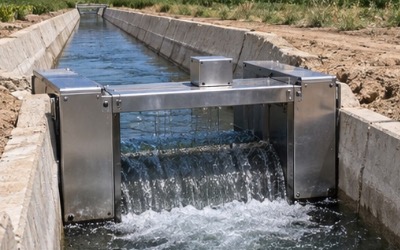

S-CGOCF-C01 C型U形一体式超声波时差法明渠流量计将超声测流声道与U形安装框架集成为整体测流单元，适用于典型宽度0.4～1.6m、深度0.4～1.6m的中小型矩形渠道，其他尺寸可根据项目定制。相比在渠道两岸逐个安装声学换能器，一体式框架能够预先确定声道位置、层间高度和机械几何关系，降低现场安装误差。

多通道结构的工程意义不只是增加传感器数量，而是获得不同水层实际速度。低层声道主要反映渠底附近速度，中间声道反映主体流区，上层声道反映高水位时上部水层速度。随着水位变化，系统根据当前浸没状态自动选择有效声道，通过不同速度代表区计算断面平均流速。

一体式结构同样不能脱离现场水力条件。设备如果安装在急弯、跌水、闸门紧邻下游、泵站出水口、曝气区或强回流区，即使传感器本身正常，也可能由于速度场高度紊乱导致流量代表性下降。渠底发生淤积以后，实际断面面积发生变化，也必须重新检查流量计算参数。

因此，本方案建立：

渠道断面调查 → U形一体式框架选型 → 多通道超声波时差测速 → 实时液位 → 水温声速补偿 → 有效声道动态识别 → 多层速度剖面 → 实际过水面积 → 速度面积积分 → 双向瞬时流量 → 累计水量 → RS485/MODBUS → RTU/4G远程采集 → SIYB®水文流量监测平台 → 流态异常分析 → 断面复测与现场比测

的一体式明渠多通道流量在线监测体系。

二、建设目标与监测目标

1. 建设目标

建设以S-CGOCF-C01一体式明渠多通道流量计为现场核心设备，以8层或24层超声波时差声道、液位测量、断面模型、RTU通信和SIYB®水文流量监测平台组成的明渠在线流量监测系统。

2. 多层流速监测目标

连续获取不同高度测流通道的实际流速，通过多层数据建立渠道速度剖面，降低单点测速对复杂速度分布代表性不足的问题。

3. 水位监测目标

实时测量渠道水位，根据当前液位计算有效水深、有效过水面积和当前参与流量计算的测流声道数量。

4. 瞬时流量监测目标

依据不同声道实测流速、声道代表面积和渠道断面尺寸计算当前瞬时流量，为渠道调度、排水运行和水资源计量提供连续数据。

5. 累计水量监测目标

连续积分瞬时流量，形成小时、日、月、季度、年度以及项目自定义统计周期累计水量。

6. 双向流监测目标

识别正常顺向流、近零流及反向流，并分别统计正向累计流量、反向累计流量和净流量。

7. 在线运行目标

将流速、水位、瞬时流量、累计水量、水温、供电电压和设备状态实时采集并上传远程平台，实现无人值守在线监测。

8. 数据质量目标

建立渠道断面、框架尺寸、声道高程、水位基准、安装日期、现场比测和参数调整档案，使历史流量数据具有完整追溯依据。

三、需求分析

1. 需要同时测量速度和面积

速度—面积法明渠流量的基本关系为Q=VA。水位用于确定过水面积，超声波多通道用于获得具有断面代表性的流速，两类数据缺一不可。

2. 多通道配置应与实际水深匹配

S-CGOCF-C01支持8层或24层测流。实际选型不能单纯追求声道数量，应根据最低运行水位、常用水位、最高水位以及速度分层程度确定。

3. U形框架尺寸必须与渠道匹配

资料给出的典型适用矩形渠宽度为0.4～1.6m、深度为0.4～1.6m，其他尺寸可定制。项目实施前应实测现状渠道，而不是只依据设计图纸确定设备尺寸。

4. 应避免框架改变原有过流能力

U形框架及换能器安装结构不应形成明显缩窄、挂污或阻水。设备有效净宽必须满足最大设计流量和洪水工况要求。

5. 低水位时应自动减少有效通道

当水面低于高层声道时，该通道不能继续作为水下流速数据参与计算。系统应依据液位动态确定有效声道。

6. 高水位必须留有安全余量

框架高度和液位量程除覆盖正常运行水位外，还应综合色最高控制水位、短时涨水及必要安全超高。

7. 回水工况不能只使用水位换算流量

下游顶托情况下，相同水位可能出现完全不同的流速。多通道时差测速直接获得实际水体运动状态，更适合存在回水影响的明渠。

8. 淤积会改变真实过水面积

即使设备测得流速正常，如果渠底沉积泥沙后仍采用原始断面面积，也可能出现流量计算偏差，因此必须建立断面复测制度。

9. 漂浮物会影响声道质量

水草、树枝、塑料垃圾以及大量气泡经过超声波传播路径时可能导致信号衰减或异常，应通过结构设计和运维减少遮挡。

10. 安装水平状态需要长期保持

一体式结构预先固定了各层声道相对高程，如果设备整体发生倾斜、沉降或位移，各声道对应高程与实际断面关系会改变。

11. 现场比测仍是重要质量控制手段

流速传感器标称误差不等于最终流量系统误差。渠道断面、安装位置、流速分布和算法都会影响最终结果，应在多个典型工况开展现场流量比测。

四、总体解决方案

S-CGOCF-C01一体式明渠多通道流量监测系统采用“U形标准安装框架＋多层超声波时差测速＋液位测量＋断面速度面积积分＋远程数据平台主管”的总体技术路线。

项目首先调查渠道净宽、渠深、底部高程、坡度、最大流量、最低水位、常用水位、最高水位以及上下游水力条件，根据实测尺寸定制或选择对应U形框架。

设备制造阶段将8层或24层超声波测流通道按照设计高度固定在U形框架两侧，形成具有稳定几何关系的多通道测流组件。设备整体运至现场后，通过渠底和两侧固定结构完成安装，减少现场逐个声道定位工作。

运行过程中，同一层两侧超声波换能器交替发射和接收声波。顺着水流传播时传播时间缩短，逆着水流传播时传播时间增加，根据顺逆流时间差计算该层路径平均流速。

液位测量单元连续获得当前水位。系统根据水位自动判断哪些测流声道已经完全浸没，并根据渠道几何模型计算实时过水面积。

不同声道流速按照其对应面积进行加权积分：

Q = ΣV_iA_i

得到整个断面的瞬时流量。

瞬时流量进一步进行时间积分，形成正向累计、反向累计和净累计水量，并通过RS485/MODBUS接入RTU或4G数据采集终端。

整体数据链路为：

U形一体式框架 → 8层/24层多通道超声测速 → 顺逆流传播时间 → 分层流速 → 水温补偿 → 实时液位 → 有效声道判断 → 实时过水面积 → 多层速度面积积分 → 瞬时流量 → 正反向累计水量 → RS485/MODBUS → RTU/4G → SIYB®水文流量监测平台。

五、系统架构设计

1. 渠道过流层

以现状矩形明渠或经过工程适配的规则断面作为实际过流通道。

2. U形结构层

一体式U形框架跨渠底及两侧布置，用于固定多层超声波换能器并保持声道几何关系。

3. 多通道流速层

采用8层、24层或项目定制更多测流声道，对不同水深区域进行同步或周期测流。

4. 液位感知层

根据项目配置雷达、静压或其他适配液位传感器，获得实时水面高程。

5. 水温补偿层

测量水温，为超声传播和设备运行状态分析提供补偿参数。

6. 边缘计算层

完成时差计算、流速解算、声道有效性判断、断面面积计算、流量积分及累计水量计算。

7. 数据采集层

采用RS485/MODBUS将数据接入RTU或SIYB®智能采集主机。

8. 通信传输层

通过4G、以太网或项目水利专网传输实时数据。

9. 云平台层

提供流速、水位、流量、水量统计、多通道速度剖面和设备状态展示。

10. 业务应用层

服务于灌区调度、水资源计量、生态补水、排水监管、工业水量平衡及环境监测。

六、监测内容与监测方法

1. 多通道流速

分别获取每个有效声道的路径平均流速，保留各层原始流速数据。

2. 断面平均流速

根据不同测流层的实际速度及其代表面积形成断面平均速度。

3. 水位

连续获取渠道实时水位，作为面积计算和有效声道判断的重要输入。

4. 实时水深

通过水面高程与渠底基准高程计算实际水深。

5. 有效过水面积

根据实时水位和渠道几何模型动态计算。

6. 瞬时流量

通过多层速度面积积分获得当前m³/s、m³/h或L/s流量。

7. 正向累计水量

累计正常设计流向通过设备的水体体积。

8. 反向累计水量

记录回水、倒灌或反向输水对应水量。

9. 净累计水量

综合正向和反向水量获得实际净输水结果。

10. 水温

用于声速补偿及综合在线运行分析。

11. 声道在线状态

记录各测流通道是否浸没、是否获得有效超声信号以及是否参与当前流量计算。

12. 设备供电状态

太阳能项目可监测蓄电池电压和供电状态。

13. 渠道断面状态

通过巡检记录淤积、冲刷、漂浮物、框架位移和渠体结构变化。

七、技术原理与算法模型

1. 超声波时差测速原理

设同一声道两端换能器之间声程长度为L，水中声速为c，水流沿声路径方向的速度分量为u。

顺流传播时间：

t_d = L / (c + u)

逆流传播时间：

t_u = L / (c - u)

由此可得到：

u = L / 2 × (1/t_d - 1/t_u)

2. 主流方向速度换算

若测流声道与渠道主流方向夹角为θ：

V = L / (2cosθ) × (1/t_d - 1/t_u)

因此声道的长度和实际安装角度属于重要流量计算参数。

3. 双向流识别

当顺流和逆流传播时间关系发生反转时，计算得到的速度符号随之改变，从而识别正常顺流与反向流。

4. 多通道速度集合

假设当前共有n个有效测流声道：

V = {V₁, V₂, ... , V_n}

不同Vi分别代表对应高度水层的实际路径平均流速。

5. 有效水深

设实时水面高程为H，渠底基准高程为H₀：

h = H - H₀

6. 矩形渠道过水面积

对于净宽B的矩形渠道：

A = B × h

7. 有效声道动态判断

设第i层声道高程为H_i，当：

H > H_i + ΔH_margin

并且超声信号质量满足要求时，该通道参与本周期流量计算。

8. 分层面积划分

将当前过水断面划分为若干与测流声道相对应的面积单元：

A = ΣA_i

每一个Ai对应一个或多个邻近声道实测速度。

9. 多通道流量积分

综合色离散速度面积法：

Q ≈ ΣV_iA_i

比单点流速直接乘以整个断面面积能够利用更多实际速度信息。

10. 断面平均流速

V_avg = Σ(V_iA_i) / A

因此：

Q = V_avgA

11. 声道间速度插值

对于两个测流声道之间未直接测量的位置，可采用：

V(z) = V_i + [V_i+1-V_i] × (z-z_i) / (z_i+1-z_i)

进行基础线性插值。精度要求较高项目可根据现场比测建立专用速度分布模型。

12. 水温补偿

水中声速随水温变化。系统利用水温数据进行声学测量补偿，降低季节性水温变化产生的传播时间影响。

13. 瞬时流量

第k个测量周期：

Q_k = ΣV_i,kA_i,k

14. 累计水量

通过时间积分：

W = ΣQ_kΔt_k

15. 正向累计水量

W₊ = Σmax(Q_k,0)Δt

16. 反向累计水量

W_- = Σ|max[min(Q_k,0)]|Δt

17. 净水量

W_net = W₊ - W_-

18. 流量变化率

R_Q = [Q(t)-Q(t-Δt)] / Δt

可辅助识别闸门操作、突发排水和暴雨径流过程。

19. 水位变化率

R_H = [H(t)-H(t-Δt)] / Δt

用于分析快速涨水和退水。

20. 多通道速度离散度

可采用：

CV_V = σ(V₁...V_n) / max(|V_avg|, ε)

综合色判断当前速度剖面的离散程度。相同运行条件下该指标突然增大，可能提示局部回流、声道遮挡或流态发生变化。

21. 相邻声道速度差

ΔV_i = |V_i+1 - V_i|

长期统计相邻声道关系，可用于发现某单一测流通道异常。

22. 水位—流量关系分析

稳定自由流状态下，相同水位对应的流量通常处于一定范围。当相同水位下实际流量长期发生明显变化时，应检查回水、淤积和渠体结构变化。

23. 现场比测修正

使用ADCP、标准流速仪或项目认可参考方法获得Q_ref，与在线结果Q_online比较：

K = Q_ref / Q_online

修正关系必须依据实际多个工况测试确定，不能直接使用通用经验系数。

八、系统功能设计

系统支持8层或24层多通道时差测速、低流速测量、双向流识别、液位监测、水温补偿、有效声道动态切换、多通道速度剖面、断面面积计算、瞬时流量、正向累计流量、反向累计流量、净累计水量、RS485/MODBUS通信、RTU数据采集、4G远程上报、设备电压监测、历史趋势、统计报表、声道异常分析及远程设备管理。

农业灌区项目可增加闸门状态、计划供水、渠道层级及分区水量统计。

城市排水项目可增加降雨量、上下游水位、泵站运行及视频监控，实现降雨—水位—流速—流量全过程分析。

生态环境项目可将流量与COD、氨氮、总磷、总氮等在线水质浓度接入同一平台，进一步计算污染物质量负荷。

九、硬件组成与配置方案

1. S-CGOCF-C01 U形一体式测流单元

将多层超声换能器、安装支撑和渠道测流结构集成为整体模块。

2. 多通道超声波换能器

采用8层、24层或项目定制声道，对不同水深区域流速进行测量。

3. U形安装框架

固定两侧换能器并维持层高、声程和结构几何关系。

4. 液位测量单元

可按项目采用雷达、静压或其他适配方式获得实际水位。

5. 水温测量单元

用于水温综合在线监测及声学补偿。

6. 流量计算控制器

完成传播时间、流速、流向、声道选择、面积及流量计算。

7. RTU/4G采集主机

通过RS485/MODBUS连接流量计并将数据传输至远程平台主管。

8. 太阳能供电系统

无市电灌区及偏远渠道可配置太阳能板、蓄电池和充电控制器。

9. AC/DC电源模块

具备市电条件时，将交流供电转换为设备所需直流工作电压。

10. 户外设备箱

集成RTU、电源模块、通信模块、浪涌保护和接线端子。

11. 防雷与接地系统

用于户外长距离线缆和通信设备浪涌防护。

12. SIYB®水文流量监测平台

负责流速、水位、流量、累计水量、设备状态和运维档案管理。

十、核心设备参数

1. S-CGOCF-C01产品资料确认参数

产品型号：S-CGOCF-C01。

产品名称：C型U形一体式超声波时差法明渠流量计。

测量类型：超声波/复合式流速流量测量。

测流层数：8层或24层，可定制更多层数。

液位检测范围：0～400mm至0～2000mm。

典型适用渠道：矩形渠。

典型适用渠宽：0.4～1.6m。

典型适用渠深：0.4～1.6m。

其他断面尺寸：支持项目定制。

双向流速范围：±0.01～±5m/s。

流速分辨率：0.001m/s。

流速误差：流速≤0.1m/s时±0.008m/s；0.1～5m/s时±2.5%。

液位精度：±2mm。

数据接口：RS485。

通信协议：MODBUS。

接口保护：防静电、防浪涌、防反接。

温度检测范围：-25～80℃。

水温测量精度：不超过±0.2℃。

工作环境温度：-25～80℃。

存储环境：-40～80℃，相对湿度≤85%。

工作电压：DC7～32V。

平均工作电流：DC12V时＜20mA。

峰值工作电流：DC12V时＜200mA。

绝缘电阻：传感器电源与外壳之间≥5MΩ。

资料标称防护等级：IP68。

资料标称防雷等级：6kV。

2. 8通道配置建议

适用：常规中小型渠道、正常水位变化范围较小、综合在线计量和运行监控项目。

速度分辨：通过8个不同高程速度层反映渠道主要垂向速度变化。

特点：系统复杂度、测量代表性和项目成本之间较为平衡。

3. 24通道配置建议

适用：水深变化范围较大、速度梯度明显或要求更高断面速度分辨能力的项目。

特点：能够获得更加细化的垂向速度剖面，并在水位变化时保持更多有效测流层。

说明：是否需要24层应依据实际水力条件确定，并非声道越多最终流量精度一定按比例提高。

4. U形框架建议参数

渠道净宽：典型0.4～1.6m。

渠道深度：典型0.4～1.6m。

其他规格：项目定制。

结构材料：建议采用耐腐蚀金属材料。

安装：整体式嵌入、落槽或固定支架安装。

设计重点：保持声道位置稳定并尽量减少对原有过水断面的影响。

5. RTU通信建议参数

设备接口：RS485。

现场协议：MODBUS-RTU。

远程通信：4G LTE Cat.1或以太网。

采集周期：10s～60min可配置。

常规监测建议：1～5min。

上传内容：各层流速、水位、平均流速、瞬时流量、累计流量、流向、水温、电压和运行状态。

6. 太阳能供电建议参数

流量计工作电压：DC7～32V。

系统电压：建议DC12V或24V。

太阳能板：根据流量计、RTU、4G通信和附加设备总功耗专项配置。

典型配置范围：30～100W或根据项目适当增加。

储能容量：根据当地太阳资源和连续阴雨运行目标进行计算。

7. 参数应用边界

8层/24层测流、0～400mm至0～2000mm液位范围、典型矩形渠道0.4～1.6m宽和0.4～1.6m深、±0.01～±5m/s流速范围、0.001m/s分辨率、流速误差、±2mm液位精度、RS485/MODBUS、水温参数、DC7～32V、工作电流、IP68和6kV均属于S-CGOCF-C01来源资料参数。

RTU型号、4G通信方式、太阳能组件容量、框架具体材料、采集周期和平台通信协议属于项目工程配置，应以实际技术协议确定。

资料标称IP68和6kV防雷等级不代表本方案另行提供第三方认证或检测报告，最终应以实际供货技术文件和项目验收资料为准。

十一、软件平台与数据展示

SIYB®水文流量监测平台按照“项目—渠道—监测断面—设备—测流通道”的层级管理综合在线流量数据。

1. 实时数据总览

显示实时水位、断面平均流速、瞬时流量、累计流量、流向、水温和设备在线状态。

2. 多通道速度剖面

以不同声道安装高程为纵坐标、对应流速为横坐标展示当前速度剖面。

3. 多通道历史趋势

同屏展示不同水层流速历史变化，用于观察速度分层及单通道异常。

4. 水位—流量曲线

同时显示水位与瞬时流量，分析自由流、回水及不同运行工况。

5. 瞬时流量曲线

展示分钟、小时及自定义时间周期流量变化过程。

6. 累计水量统计

形成小时、日、月、季度和年度累计水量。

7. 正反向流量

分别展示正向、反向和净过水量。

8. 有效通道状态

显示当前有效测流通道数量以及各通道状态。

9. 断面参数管理

保存渠宽、渠深、渠底高程、水位基准、各层声道高程和设备型号。

10. 告警中心

显示高水位、低水位、流量突变、超流量、反向流、声道异常、电压异常和设备故障。

11. 运维档案

保存清淤、框架检查、换能器维护、水位校准和流量现场比测记录。

12. 数据导出

支持按照监测点和时间范围导出水位、流速、瞬时流量及累计水量数据。

十二、数据分析与智能应用

1. 多层速度结构分析

通过8层或24层速度数据了解渠道不同深度水流状态，提高对实际断面流态的认识。

2. 回水状态识别

当水位明显升高而多层流速同步降低，甚至部分声道首先出现反向流，可作为下游顶托和回水的辅助特征。

3. 堵塞分析

水位突然升高但断面流量明显下降时，可结合现场状态排查垃圾、水草、闸门异常或局部堵塞。

4. 淤积趋势分析

底层流速关系及水位—流量关系长期发生改变时，应结合渠道断面巡检分析是否存在泥沙淤积。

5. 框架状态分析

若多个声道同时出现与历史不同的系统性速度关系，应检查一体式框架是否发生整体位移、沉降或倾斜。

6. 单通道异常分析

单一声道长期明显偏离上下相邻通道时，优先检查该层换能器污染、遮挡或局部水流异常。

7. 灌溉过程分析

统计闸门开启后的起流、稳定输水、峰值流量和停水过程，为渠道调度提供连续依据。

8. 水量平衡分析

多个监测断面可建立：

ΔW = W_in - ΣW_out

用于灌区支渠分水、工业供排水和渠系输水损失分析。

9. 暴雨排水分析

城市排水项目将降雨与水位、流速和流量统一分析，可以识别起涨、峰值流量、排水持续时间及退水过程。

10. 污染负荷分析

当流量与在线水质浓度C同步获取时：

L = C × Q × K

可进一步计算污染物瞬时和累计质量负荷。

11. 异常用水识别

农业和工业项目可综合色历史运行周期，识别非计划时段异常输水或排水事件。

12. 长期流量能力分析

综合色多年峰值流量、平均流量和高水位持续时间，可为渠道扩容、清淤和水工设施改造提供数据。

十三、预警机制与决策支撑

1. 高水位预警

水位达到项目警戒值时生成高水位告警。

2. 低水位预警

水位下降导致有效测流通道数量不足时生成低水位及数据质量提示。

3. 超流量预警

当前瞬时流量超过渠道设计能力或管理阈值时生成告警。

4. 流量快速变化预警

流量变化率超过项目正常背景时提示闸门启闭、暴雨汇流或突发排放。

5. 反向流预警

检测到连续负流速时生成倒灌、回水或反向输水提示。

6. 多通道流速异常

速度剖面明显偏离长期正常特征时触发流态异常分析。

7. 单通道异常

某测流层无有效信号或长期明显偏离相邻层时，生成声道维护提示。

8. 水位与流量不匹配预警

水位明显上涨而流量没有增加，甚至下降时，应重点检查下游回水和渠道堵塞。

9. 断面变化提示

现场比测偏差持续增加时，应开展渠道断面复测并检查淤积、冲刷和框架状态。

10. 异常处置流程

流量异常 → 核对液位 → 查看有效通道 → 检查各层流速 → 确认流向 → 检查框架状态 → 检查淤积及漂浮物 → 对比上下游水力条件 → 必要时现场参考流量比测 → 判断真实水力事件或设备异常。

十四、项目实施方案

1. 现场踏勘

调查渠道净宽、深度、材质、坡度、糙率、水位范围、流量范围和淤积状态。

2. 水力条件调查

检查上下游闸门、弯道、跌水、泵站、汇流口和回水影响。

3. 测流断面确定

选择顺直、流态相对稳定且具备设备固定和维护条件的位置。

4. U形框架尺寸确认

按照实际净宽和有效渠深选取0.4～1.6m典型规格或进行定制。

5. 最大流量核算

确认框架安装以后有效净过流能力能够覆盖项目最大设计流量。

6. 声道层数确定

根据实际水深范围、流速分布和项目精度需求选择8层或24层。

7. U形一体式设备安装

整体放入设计位置，确保水平、垂直和固定可靠。

8. 框架密封和旁流检查

检查框架与渠道衔接，不应出现明显影响测量的旁通流。

9. 水位传感器安装

建立液位测量基准，并与渠底高程保持统一坐标关系。

10. 水位零点校核

使用人工水尺或测量工具确认实际水位与在线显示一致。

11. 多通道状态检查

逐一核对各层声道是否能够正常完成顺逆流超声传播。

12. 零流检查

在静水或极低流速状态下检查各通道零点。

13. 流向核对

确认平台定义的正向与渠道正常流向一致。

14. 断面参数配置

录入渠宽、渠底基准、有效断面及各声道安装高程。

15. RS485/MODBUS调试

核对设备地址、波特率、寄存器和数据单位。

16. RTU与4G调试

验证实时流速、水位、流量、累计水量和设备状态正常上传。

17. 平台配置

建立项目、渠道、监测点、设备、通道和报警阈值关系。

18. 现场比测

建议在低、中、高多个典型流量工况开展参考流量比测。

19. 参数优化

根据比测结果检查水位基准、断面尺寸、声道高程和速度面积权重。

20. 连续试运行

综合色低水位、正常水位、高水位以及可能的回水工况评价系统稳定性。

21. 项目验收

验收宜包括U形结构尺寸、8层/24层声道、流速、水位、流向、瞬时流量、累计水量、通信、平台及现场比测资料。

十五、运维服务保障

一体式明渠多通道流量计长期运维重点是保持U形框架稳定、超声声道畅通、水位基准准确和真实断面参数有效。

定期检查U形框架锚固、连接件和结构状态。框架发生倾斜、位移或沉降后，应重新核对各声道安装高程。

定期清理换能器表面泥沙、水垢、生物膜及附着物，避免声学信号逐渐衰减。

渠道水草和垃圾较多时应增加巡检频率，及时清除可能遮挡超声路径的漂浮物。

定期核对液位测量结果，使用水尺或其他参考设备检查水位零点。

检查渠底淤积厚度。发生明显淤积、冲刷或渠道改造后，应重新测量实际断面。

汛期及大流量过程后重点检查一体式框架和固定结构是否受到冲击。

太阳能项目应检查太阳能板、蓄电池和充电系统；市电项目重点检查电源、接地和浪涌保护。

定期开展现场流量比测，综合色设备运行年限和项目重要程度制定比测周期。

平台主管应长期保存断面参数、安装资料、比测结果、清淤记录、设备维护及算法参数版本。

十六、项目优势与方案价值

S-CGOCF-C01将多层超声波声道和U形安装结构预先集成为整体，与现场逐层搭建传感器支架相比，可降低中小型渠道施工和声道定位工作量。

8层或24层多通道测流能够直接获得垂向速度信息，提高中小型明渠复杂速度分布的代表性。

0.4～1.6m典型渠宽和渠深范围覆盖大量农业支渠、斗渠、排水渠和中小型工业明渠，其他尺寸还可以按项目定制。

±0.01～±5m/s双向流速范围使系统能够同时识别正常输水、低流速、近零流和反向流。

液位与多通道速度同时参与流量计算，相比单纯水位—流量关系能够更直接反映回水和流态变化。

U形整体结构使各声道相对位置在制造阶段即可标准化，有利于设备更换、维护和复制部署。

DC7～32V宽电压和低功耗特性适合建设太阳能无人值守渠道监测点。

RS485/MODBUS接口能够方便接入水利RTU、SIYB®4G数据采集主机及第三方平台主管。

最终形成：

U形一体式标准安装 → 8层/24层多通道时差测速 → 实时液位 → 水温补偿 → 有效声道动态切换 → 速度剖面 → 实时断面面积 → 速度面积积分 → 双向瞬时流量 → 累计水量 → RTU/4G远程传输 → SIYB®水文平台 → 异常流态分析 → 现场比测与断面维护

的一体式明渠多通道流量在线监测技术体系。

十七、应用场景

1. 农业灌区支渠

用于支渠分水流量和累计用水量综合在线监测。

2. 斗渠流量计量

适用于中小型矩形斗渠标准化在线测流。

3. 农田灌溉渠道

用于田间输配水和灌溉用水量统计。

4. 灌溉闸口

用于闸门下游实际流量和调度效果监测。

5. 城市雨水明渠

用于降雨期间水位、流速和流量全过程监测。

6. 城市污水明渠

用于中小型污水开放通道连续流量监控。

7. 非满管排水

适用于能够安装U形测流结构的非满流矩形管渠。

8. 地下排水渠道

用于地下管廊和排水沟渠流量监测。

9. 生态补水渠

用于生态补水瞬时流量和累计水量统计。

10. 泵站进出水渠道

用于泵站运行流量及累计排水量监测。

11. 工业排水渠

用于工业企业和园区排水水量连续统计。

12. 水资源计量

用于农业取用水、输水及分区用水在线监测，涉及法定计量时按相应计量管理规定执行。

十八、效益分析

U形一体式结构减少现场逐层安装超声换能器的工程量，有利于中小型渠道快速部署和批量建设。

多通道实测流速能够补充单点流速代表性不足的问题，提高流量数据的工程可解释性。

连续自动采集替代大量人工计划抄表，能够获得完整水位、流速和流量过程线。

农业项目可统计各渠道累计输水量，为分区用水和灌溉调度提供基础数据。

城市排水项目可以识别快速涨水、峰值流量、排水能力和异常倒灌。

正反向流量独立统计提高存在回水场景的实际水量真实性。

多通道状态能够帮助运维人员快速识别局部声道异常，而不是只看到最终流量发生变化。

与水质监测数据联合后，可以进一步形成污染物排放负荷，提高排水过程综合在线管理能力。

十九、标准规范与技术依据

1. GB/T 11826.2-2012《流速流量仪器 第2部分：声学流速仪》

可作为超声波声学流速测量设备相关产品性能和技术评价依据。最终系统流量性能还应结合实际断面、安装及现场比测评价。

2. GB/T 15966-2017《水文仪器基本参数及通用技术条件》

可作为水文仪器基本参数、环境适应性和通用技术条件参考。

3. HJ 15-2019《超声波明渠污水流量计技术要求及检测方法》

该标准主要针对采用符合JJG 711要求的标准量水堰槽、通过超声液位和标准公式计算污水流量的设备。S-CGOCF-C01采用多通道时差测速和速度—面积法技术路线，因此在生态环境项目中可将HJ 15-2019作为相关明渠污水流量技术参考，但不宜据此直接宣称本型号完全符合该标准全部检测范围。

4. 水资源在线计量相关要求

用于取水许可、农业用水计量或水资源管理时，应依据当地水行政管理、计量和项目验收规定实施。

5. 污染源在线监测相关要求

用于污染物排放总量计算时，应按项目适用的水污染源在线监测安装、运行、校准和数据有效性要求执行。

6. 现场测流及比测要求

项目应将断面实测、水位校核、声道检查和现场参考流量比测纳入系统验收和长期质量管理。

• GB/T 11826.2-2012《流速流量仪器 第2部分：声学流速仪》。
• GB/T 15966-2017《水文仪器基本参数及通用技术条件》。
• HJ 15-2019《超声波明渠污水流量计技术要求及检测方法》。
• 项目所在地水文测验、水资源在线计量及农业灌溉计量技术要求。
• 污染源项目适用的在线监测及数据有效性技术规范。
• 项目现场断面测绘、流量比测、设备校准和运行维护资料。
• 《S-CGOCF-C01 C型U形一体式超声波时差法明渠流量计产品说明书》。

二十、成功案例（典型应用示例）

以下为一体式明渠多通道流量监测的典型应用示例，用于说明技术实施逻辑，不作为未经核验的实际客户项目业绩。

案例一：农业斗渠批量标准化建设

某灌区多条矩形斗渠尺寸相近，采用U形一体式多通道设备统一部署。设备整体安装后通过平台主管统计各斗渠日累计水量，为灌区分水管理提供连续数据。

案例二：8层流速替代单点测速

某中型渠道原单点流速与人工计划断面测流存在较大波动。采用8层时差测速后，根据不同水层速度加权计算断面流量，能够直接观察速度分层及其随水位的变化。

案例三：24层配置用于较深渠道

某渠道正常和高水位差异较大，采用24层多通道结构，使低水位和高水位状态均能保持多个有效测速层，平台连续输出速度剖面。

案例四：低水位声道自动退出

渠道停水过程中水位逐渐降低，上层声道依次离开水面。系统按照水位自动剔除无效声道，并使用剩余有效测流层计算流量。

案例五：回水过程识别

某排水渠受到下游水位顶托，渠道水位明显上升但各层速度逐渐下降，随后部分通道检测到反向流，平台记录了完整回水过程。

案例六：水草遮挡单一通道

某灌渠运行期间一层流速突然明显偏离其他通道。现场发现水草挂附在该层换能器附近，清理后数据恢复正常。

案例七：淤积改变断面面积

设备运行一段时间以后，在线流量与现场参考比测逐渐出现稳定偏差。渠道检查发现渠底泥沙淤积，清淤并重新核对断面后恢复正常。

案例八：框架受到冲击后检查

汛期漂浮物撞击U形框架后，多层速度同时出现系统性变化。现场重新检查结构水平度和固定件，并恢复原安装几何关系。

案例九：闸门调度分析

闸门开启过程中，多层流速先于水位发生明显变化，平台完整记录流速、水位和流量达到稳定状态的过程，为闸门调度提供数据。

案例十：城市暴雨排水监测

某城市排水渠在强降雨期间水位和流速快速增加，一体式多通道流量计连续记录起涨、峰值和退水过程，为排水能力分析提供基础资料。

案例十一：工业排放负荷计算

某企业将在线明渠流量与COD、氨氮等分析仪接入统一平台，通过实时流量和污染物浓度计算质量排放负荷。

案例十二：多级渠道水量平衡

灌区在总支渠和多个斗渠分别部署在线流量设备，通过累计进水和分水数据分析渠系输水损失及不同区域实际用水情况。

二十一、参考文献

1. 《S-CGOCF-C01 C型U形一体式超声波时差法明渠流量计产品说明书》，V1.0，2026年9月。
2. GB/T 11826.2-2012《流速流量仪器 第2部分：声学流速仪》。
3. GB/T 15966-2017《水文仪器基本参数及通用技术条件》。
4. HJ 15-2019《超声波明渠污水流量计技术要求及检测方法》。
5. 项目所在地水资源计量、农业灌溉及水文监测相关技术要求。
6. 污染源项目适用的水污染源在线监测系统技术要求。
7. 项目渠道现状断面、水位、流量、淤积和水力条件调查资料。
8. 项目安装记录、现场流量比测、水位校准及长期运行维护资料。

S-CGOCF-C01一体式明渠多通道流量计适用于农业支渠、斗渠、农田灌溉渠、城市雨污水明渠、非满管排水、地下排水沟渠、生态补水、泵站进出水、工业排水以及中小型水资源在线计量断面。

一体式明渠多通道流量监测的技术核心不是简单将多个流速传感器安装在同一个框架上，而是利用固定几何关系的U形结构建立标准化多层声道，在不同水深位置连续获取真实流速，再综合色实时液位和实际断面面积完成速度—面积积分。

最终形成“U形一体式测流结构—8层/24层多通道超声波时差测速—实时液位—水温补偿—有效通道动态判断—垂向速度剖面—实时过水面积—速度面积积分—双向瞬时流量—正反向累计水量—RS485/MODBUS—RTU/4G远程采集—SIYB®水文流量监测平台—异常流态诊断—现场比测与断面维护”的完整一体式明渠多通道流量计在线监测方案。
