产品简介

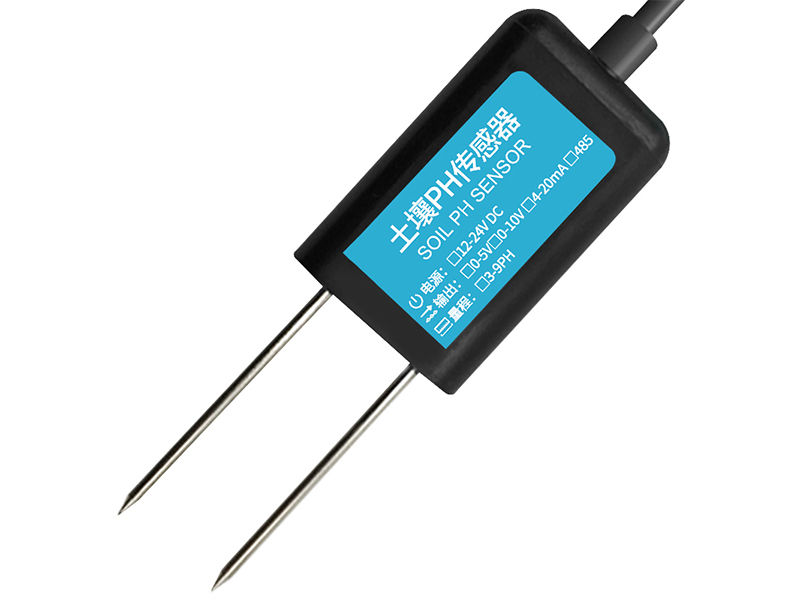

　　S-S0PH土壤监测PH传感器广泛适用于土壤酸碱度检测、污水处理等需要PH值监测的场合。传感器内输入电源，感应探头，信号输出三部分完全隔离。安全可靠，外观美观，安装方便。S-S0PH土壤监测PH传感器产品探头采用PH电极，信号稳定，精度高。具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点。

主要参数

参数名称	参数内容
直流供电（默认）	12-24V DC
耗电	≤0.15W（@12V DC , 25℃）
测量精度	±0.5pH
PH测量范围	3-10pH
长期稳定性	≤5%/y
输出信号	RS485输出(Mondbus协议)
工作温度	0-65℃
响应速度	≤15s

通信协议

通讯基本参数

参数	内容
编码	8位二进制
数据位	8位
奇偶校验位	无
停止位	1位
错误校准	CRC冗长循环码
波特率	2400bps/4800bps/9600bps可设，出厂默认为9600bps

数据帧格式定义
采用Modbus-RTU通讯规约，格式如下：
初始结构≥4字节的时间
地址码=1字节
功能码=1字节
数据区=N字节
错误校验=16位CRC码
结束结构≥4字节的时间
地址码：为变送器的功能指示，本变送器只用到功能码0x03(读取寄存器数据)。
数据区：数据区是具体地址，在通讯网络中是唯一的(出厂默认0x01)。
功能码：主机所发指令通讯数据，注意16bits数据高字节在前！
CRC码：二字节的校验码。
问询帧

地址码	功能码	寄存器起始地址	寄存器长度	校验码低位	校验码高位
1字节	1字节	2字节	2字节	1字节	1字节

应答帧

地址码	功能码	有效字节数	第一数据区	第二数据区	第N数据区
1字节	1字节	2字节	2字节	2字节	2字节

寄存器地址

寄存器地址	PLC组态地址	内容	操作
0006H	40007	高精度pH值(单位0.01pH)	只读
000DH	4000E	低精度pH值(单位0.1pH)	只读
0100H	40101	设备地址（0-252）	读写
0101H	40102	波特率（2400/4800/9600）	读写
